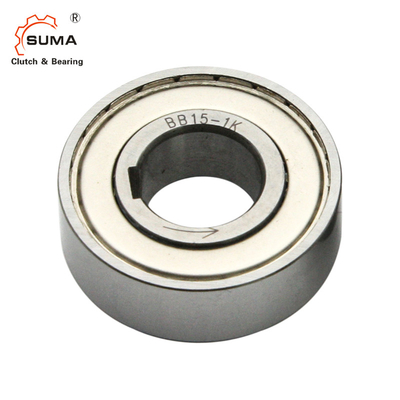

Łożysko sprzęgła rozprężnego
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | BB40 |

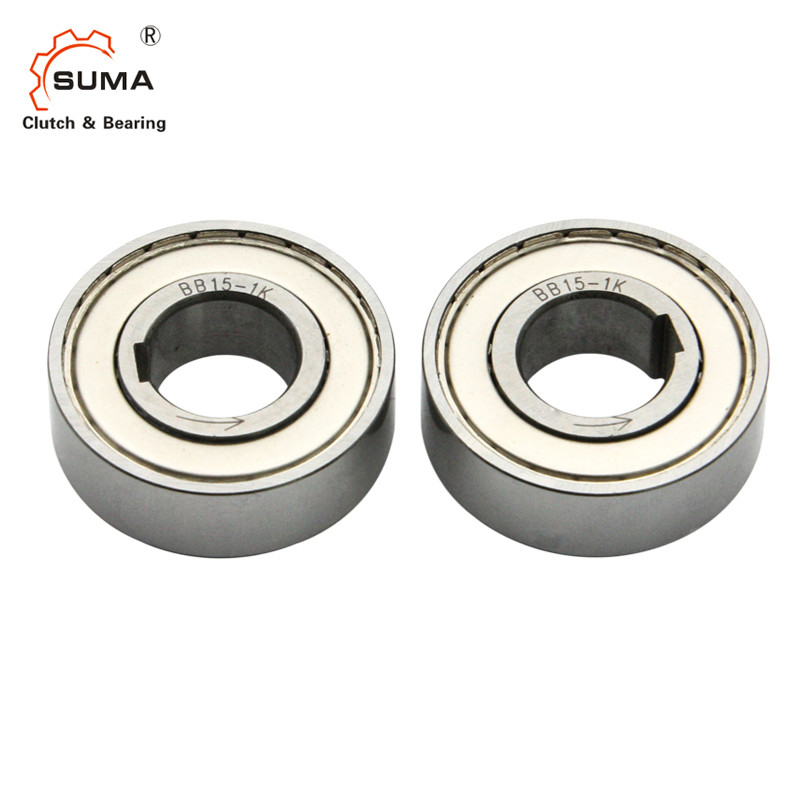

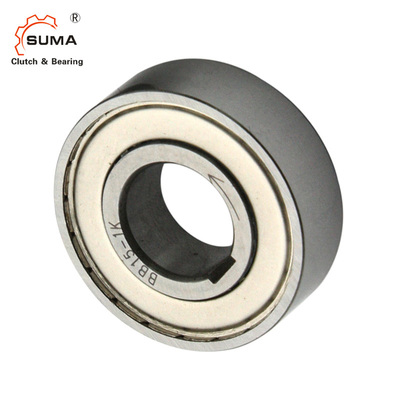

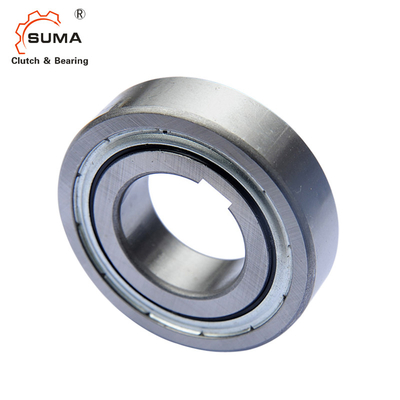

BB40 BB40-2GD Łożyska jednokierunkowe Rodzaj koła kołowego łącznika
Cechy
1. BB serii Cam Clutch jest zaprojektowany do instalacji prasowej.
2. BB-1K-K i BB-2GD serii 1K-K mają klucz na wewnętrznej rasy.
3 BB40-1K-K i BB40-2GD 1K-K są wytwarzane zgodnie z normą DIN 6885. 1.

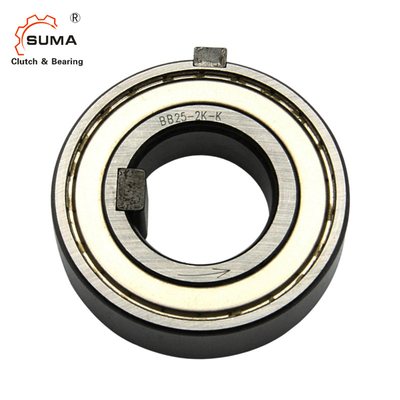

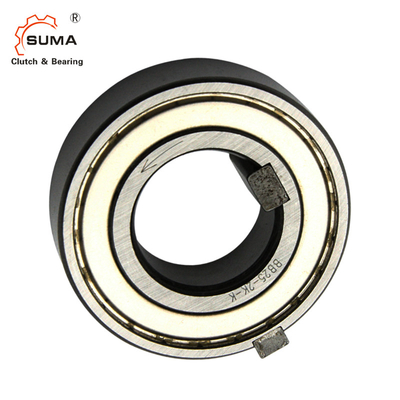

3Seria BB-2K-K ma klucz do wewnętrznej i zewnętrznej rasy.
"K-K" oznacza klucze dostarczone razem z sprzęgłem.
4Należy utrzymać prawidłowe wymiary zakłóceń w wałku i obudowie, aby uzyskać maksymalną wydajność łożyska i sprzęgła.
5. W odniesieniu do tolerancji wału i obudowy dla każdej serii należy zapoznać się z tabelą.
6BB, BB-1K i BB-2K sprzęgła, oparte na łożysku i dostarczane z tłuszczem, mają zabezpieczenie przed zatwierdzeniem pyłem
Z kolei sprzęgła BB-2GD i BB-2GD-1K, o szerokości 5 mm większej niż w standardowej serii BB, posiadają specjalne uszczelki ustne zapewniające skuteczną ochronę przed pyłem.
7Strzałka na wewnętrznej rasie pokazuje kierunek, w którym wewnętrzna rasa się angażuje.
8Aby zainstalować sprzęgło, użyj narzędzia tłoczenia o odpowiedniej średnicy, aby wywierać równomierne ciśnienie na całej powierzchni wewnętrznego i zewnętrznego biegu.
9Nie należy bić lub wprowadzać innych wstrząsów do sprzęgła.
10Upewnij się, że obudowa ma wystarczającą wytrzymałość, aby wytrzymać ciśnienie wymagane do instalacji sprzęgła.
11Zakres temperatury roboczej: od 30°C do +100°C (w przypadku temperatur przekraczających ten zakres należy się z nami skontaktować).
Dane techniczne
| Pozycja | BB40 |
| Materiał | GCr15 |
| Wydany dzień. | 80 mm |
| Wielkość wiertarki | 22 mm |
| Pojemność momentu obrotowego | 78 Nm |
| Max. przebieg (wewnętrzny wyścig) | 1400 obrotów/min |
| Max. przebieg (poza wyścigiem) | 2500 obrotów/min |
| Port | Szanghaj; Ningbo |
| Czas dostawy | 10-15 dni |
Wymiary i możliwości
| odel | Moment obrotowy Pojemność |
Max, przebieg. | Prężnik przeciągania (N·m) | A | B | C | D | r | Masę (N) | Noszenie ciężarów | ||||||
| Wewnętrzna rasa | Rasa zewnętrzna | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Kr | Kor. | |||||
| N·m | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
Uwaga:
Numer modelu oznaczony na wewnętrznej wyścig jest tylko ?? K?? zarówno ?? 1K?? i ?? 2K (Przykład: znak BB25-K dla zarówno BB25-1K i BB25-2K)
Tolerancja dla szyby i mieszkania
| Model | Szaft Dia. | Dia mieszkaniowy. | |
| BB15 | BB15-2GD | 15+0,023+0.012 | 35 ‰ 0.012 ‰ 0.028 |
| BB17 | BB17-2GD | 17+0,023+0.012 | 40 ‰ 0.012 ‰ 0.028 |
| BB20 | BB20-2GD | 20+0,028+0.015 | 47 ‰0.012 ‰0.028 |
| BB25 | BB25-2GD | 25+0,028+0.015 | 52 ‰ 0.014 ‰ 0.033 |
| BB30 | BB30-2GD | 30+0,028+0.015 | 62 ‰ 0.014 ‰ 0.033 |
| BB35 | BB35-2GD | 35+0,033+0.017 | 72 ‰ 0.014 ‰ 0.033 |
| BB40 | BB40-2GD | 40+0,033+0.017 | 80 ‰ 0.014 ‰ 0.033 |
| Model | Szaft Dia. | Dia mieszkaniowy. | |
| BB15-1K-K | BB15-2GD 1K-K | 15 ¢0.008 ¢0.028 | 35 ‰ 0.012 ‰ 0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17 ¢0.008 ¢0.028 | 40 ‰ 0.012 ‰ 0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20 ‰ 0.010 ‰ 0.031 | 47 ‰0.012 ‰0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25 ‰ 0.010 ‰ 0.031 | 52 ‰ 0.014 ‰ 0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30 ‰ 0.010 ‰ 0.031 | 62 ‰ 0.014 ‰ 0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35 ‰ 0.012 ‰ 0.037 | 72 ‰ 0.014 ‰ 0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40 ‰ 0.012 ‰ 0.037 | 80 ‰ 0.014 ‰ 0.033 |
| Model | Szaft Dia. | Dia mieszkaniowy. |
| BB15-2K-K | 15 ¢0.008 ¢0.028 | 35 ‰ 0.018 ‰ 0.002 |
| BB17-2K-K | 17 ¢0.008 ¢0.028 | 40 ‰ 0.018 ‰ 0.002 |
| BB20-2K-K | 20 ‰ 0.010 ‰ 0.031 | 47 ¢0.022 ¢0.003 |
| BB25-2K-K | 25 ‰ 0.010 ‰ 0.031 | 52 ‰ 0.022 ‰ 0.003 |
| BB30-2K-K | 30 ‰ 0.010 ‰ 0.031 | 62 ‰ 0.022 ‰ 0.003 |
| BB35-2K-K | 35 ‰ 0.012 ‰ 0.037 | 72 ‰ 0.025 ‰ 0.006 |
| BB40-2K-K | 40 ‰ 0.012 ‰ 0.037 | 80 ‰ 0.025 ‰ 0.006 |
Wymiary kluczy i kluczówek
| Model | b2js10 | t1 | t2 | b1js9 | t | Wewnętrzna rasa Klucz b×h×długość |
Wyścig zewnętrzny Klucz b'× h' ×długość |
|
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | / | / | / | / |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | / | / | / | / |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | / | / | / | / |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD1K-K | 8.0 | 3.6 | 1.5 | / | / | / | / |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD1K-K | 8.0 | 3.1 | 2.0 | / | / | / | / |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD1K-K | 10.0 | 3.7 | 2.4 | / | / | / | / |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD1K-K | 12.0 | 5.0 | 3.3 | / | / | / | / |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Uwaga:
Wymiar t2 dla BB25-1K-K, BB25-2K-K i BB25-2GD 1K-K wynosi 0,5 mm w porównaniu z
DIN 6885. 3.
Przetwarzanie przejścia kluczowego na wałku o głębokości 0,5 mm w celu zastosowania standardowego klucza DIN.
Wszystkie pozostałe modele są wymiarowo wymienialne z konkurentami.
Zmiany węgla
1Ponieważ tłuszcz jest już nałożony przed dostarczeniem, nie ma potrzeby nałożenia tłuszczu przed użyciem.
2Jeżeli sprzęgło jest używane z olejem smarowym, należy zawsze stosować olej smarowy wewnątrz urządzenia.
3Nie stosować tłuszczów ani smarek z dodatkami EP.
Przykład wzrastający
