| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | RSXM46 |

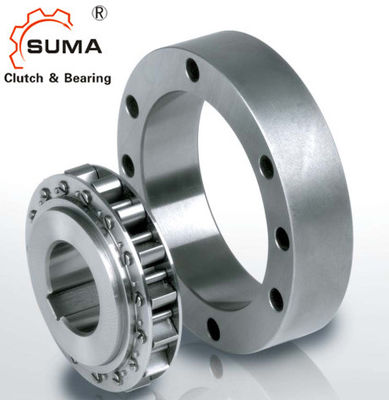

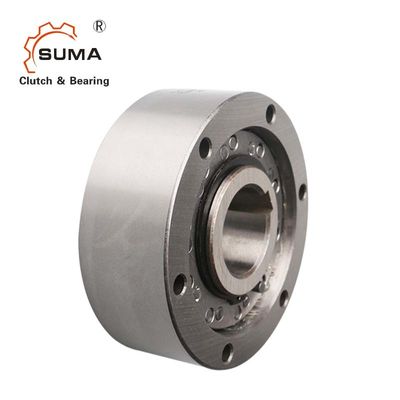

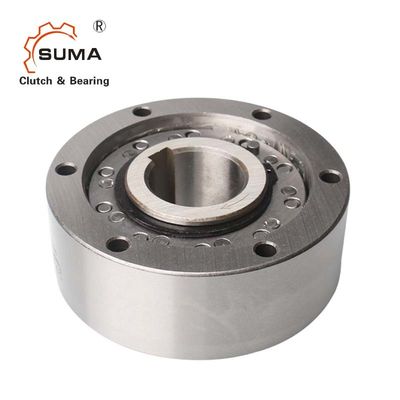

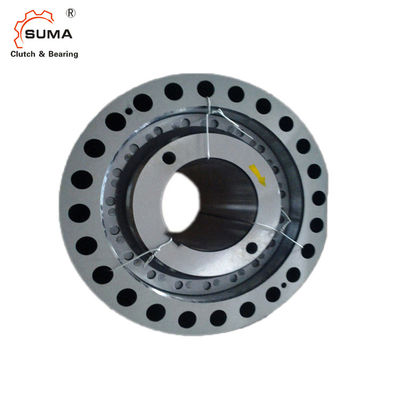

Łożysko sprzęgła jednokierunkowego RSXM 1,4KG jednokierunkowego sprzęgła zębatego
Cechy
Seria RSXM uzupełnia gamę małych i średnich ograniczników ruchu, która rozpoczęła się od bardzo udanego programu RSCI.Typ RSXM jest wolnobiegiem odśrodkowym typu „sprag” z obracającą się bieżnią wewnętrzną.Tylko bieżnia wewnętrzna jest przeznaczona do swobodnego toczenia.Jest to typ niesamonośny. Należy zapewnić łożyska, aby zapewnić koncentryczność bieżni wewnętrznej i zewnętrznej oraz wspierać obciążenia osiowe i promieniowe, jak pokazano na odwrocie.Należy przestrzegać limitów koncentryczności i bicia.
Typ RSXM akceptuje wszystkie rodzaje smarów obecnie stosowanych w urządzeniach do przenoszenia mocy.Możliwy jest montaż tych wolnobiegów bezpośrednio w skrzyniach biegów bez oddzielnego smarowania.Na ogół wystarcza mgła olejowa.Smarowanie smarem plastycznym może być dopuszczalne, jeśli urządzenie pracuje głównie w stanie wybiegu, tak jak w przypadku silników elektrycznych.W przypadku zastosowania jako sprzęgło jednokierunkowe należy sprawdzić, czy prędkość wybiegu nie spadnie poniżej prędkości minimalnej podanej w tabeli charakterystyk.
Wymiar i pojemność
| Rodzaj | Średnica otworu | Moment obrotowy | Prędkości przekraczania |
|
||||||
| RSXM | dH7 | TKN1) | nmax2) | nimin3) | nimx4) | D5) | D1h6 | D2H7 | L | Waga |
| [mm] | [Nm] | [min-1 ] | [min-1 ] | [min-1 ] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| 31 | 20 | 100 | 340 | 820 | 20000 | 85 | 31 | 55 | 24 | 0,75 |
| 38 | 20,25 | 135 | 320 | 770 | 18500 | 90 | 38 | 62 | 24 | 0,95 |
| 46 | 25,3 | 425 | 300 | 720 | 13500 | 95 | 46 | 70 | 35 | 1,4 |
| 51 | 30,35 | 525 | 220 | 525 | 12500 | 105 | 51 | 75 | 35 | 1,8 |
| 56 | 35,4 | 625 | 210 | 500 | 11500 | 110 | 56 | 80 | 35 | 1,8 |
| 61 | 35,4 | 420 | 265 | 640 | 14000 | 120 | 61 | 85 | 25 | 1,8 |
| 66 | 35.40.45 | 850 | 200 | 480 | 10000 | 132 | 66 | 90 | 35 | 2,7 |
| 76 | 40.45.50 | 1100 | 190 | 460 | 9000 | 140 | 76 | 100 | 35 | 3.1 |
| 86 | 45,5 | 1450 | 180 | 440 | 8000 | 150 | 86 | 110 | 40 | 4.2 |
| 101 | 45.55.60.70 | 1950 | 175 | 420 | 6500 | 175 | 101 | 125 | 50 | 7,3 |
UWAGI
1) T max = 2 &razy;T KN »Patrz Wybór na stronach 10 do 13
2) Ta maksymalna dopuszczalna prędkość przenoszenia momentu obrotowego n max nie może zostać przekroczona podczas przenoszenia momentu obrotowego.
3) Ta minimalna dopuszczalna prędkość wybiegu n imin nie powinna być zmniejszana przy pracy ciągłej.Możliwe zmniejszenie tej minimalnej prędkości na żądanie.
4) Wewnętrzne przekroczenia wyścigu.Rowek wpustowy wg DIN 6885.1
5) Tolerancja +1 »Patrz instrukcje montażu i konserwacji
