Name: FGK50 GFK50 sprzęgło podprzęgowe 1 kierunek łożyska bezprzęgowe 460Nm sprzęgło podprzęgowe
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: GFK50 FGK50
Price: 110.00 USD
Availability: InStock

Dom Produkty Łożysko sprzęgła rozprężnego

FGK50 GFK50 sprzęgło podprzęgowe 1 kierunek łożyska bezprzęgowe 460Nm sprzęgło podprzęgowe

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	SUMA
Orzecznictwo:	ISO SGS
Numer modelu:	GFK50 FGK50

Zapłata:

Minimalne zamówienie:	1
Cena:	USD100-USD120 PER PIECE
Szczegóły pakowania:	karton
Czas dostawy:	10-15 dni
Zasady płatności:	L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply:	1000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Łożysko sprzęgła jednokierunkowego GFK50 FGK50	Materiał:	Stal łożyskowa GCr15
Pojemność momentu obrotowego:	460nm	Prędkość obrotowa:	3400 obr./min
waga jednostkowa:	0,36 kg	Gwarancja:	1 rok
Wielkość:	507230mm	OEM:	Zaakceptować
Podkreślić:	1-kierunkowe sprzęgło rozprężne , sprzęgło rozporowe 460 Nm , 1-kierunkowe sprzęgło rozporowe

FGK50 GFK50 sprzęgło podprzęgowe 1 kierunek łożyska bezprzęgowe 460Nm sprzęgło podprzęgowe

Cechy

Wewnętrzne koła swobodne FGK to koła swobodne z podłogą łożyska o wymiarach łożyska igłowego serii 59.

dostarczane w normalnych warunkach eksploatacji z napełnieniem tłuszczem i nie wymagające konserwacji.

Pierścień zewnętrzny jest przyciskiwany do obudowy klienta, co umożliwia kompaktowe, oszczędne w przestrzeni rozwiązania montażowe.

GFK50 Sprzęgło przebiegające Może być używane jako:

1.przekręcenie sprzęgła

2.Zapętnia sprzęgła

3. sprzęgło wskaźnikowe

Dane techniczne

Pozycja	Sprzęgło przebiegające GFK50
Marka	SUMA
Rodzaj	Szczupły
Rodzaj pomocy	podłogi łożyska
Bore Dia.	50
Prężnik obrotowy (Nm)	460
Prędkość przebiegu wewnętrznego wyścigu (min-1)	3400
Prędkość przebiegu wyścigu zewnętrznego (min-1)	2200
Waga ((kg)	0.36

Wymiary i możliwości

Rodzaj	Wielkość	T_KN:¹⁾	Prędkości przekroczenia		łożyska serii	Ładunki
Rodzaj	Wielkość		Prędkości przekroczenia			Włókna Dyn.	Piłki Dyn.	Włókna Szybko.	Piłki Szybko.
GFK	d		n_imax²⁾	n_amax³⁾		C	C	C₀	C₀	D	L	r
	[mm]	[Nm]	[min.^-1]	[min.^-1]		[N]	[N]	[N]	[N]	[mm]	[mm]	[mm]	[kg]
	20	51	5500	4000	5904	5600	4400	2900	2750	37	23	0.5	0.09
	25	65	5300	3800	5905	6300	5300	3450	3350	42	23	0.5	0.11
	30	95	5000	3500	5906	7700	5500	4600	3650	47	23	0.5	0.13
	35	204	4600	3200	5907	8200	8500	5200	5700	55	27	1	0.2
	40	315	4200	3000	5908	8650	9300	5750	6700	62	30	1	0.3
	45	370	3800	2500	5909	9200	9700	6350	7300	68	30	1	0.34
	50	460	3400	2200	5910	9650	10000	6950	7800	72	30	1	0.36

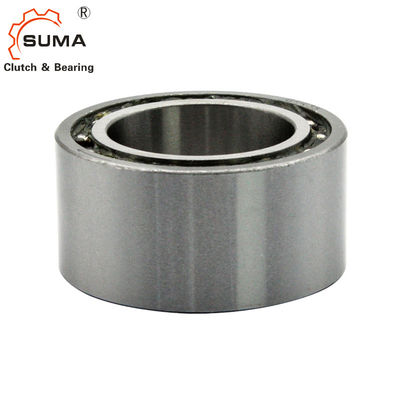

FGK50 GFK50 sprzęgło podprzęgowe 1 kierunek łożyska bezprzęgowe 460Nm sprzęgło podprzęgowe 0

Wymagania

1) Tmax = 2 × TKN
 Zobacz wybrane strony 10-13

2) Wnętrze rasy przewyższa

3) Wydarzenia zewnętrznych ras

Wskazówki do montażu i konserwacji strony 16-19

Montowanie i sprzężenie

W celu przekazania momentów określonych w tabelipierścień zewnętrzny musi być umieszczony w obudowie o zewnętrznej średnicy K. Obudowa wykonana jest ze stali lub żeliwa szarego o minimalnej jakości GG-20.Prosimy o kontakt w sprawie transmisywnego momentu obrotowego.

Tolerancja otworu obudowy D musi być ISO R6 i tolerancja wału musi być ISO p5.

jest osiągane w stanie wbudowanym.

Dopuszczalna temperatura pracy wolnego koła wynosi od - 40°C do 80°C.

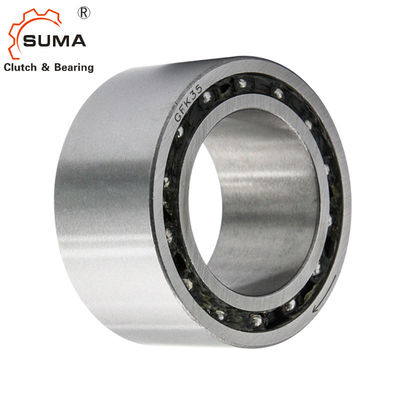

FGK50 GFK50 sprzęgło podprzęgowe 1 kierunek łożyska bezprzęgowe 460Nm sprzęgło podprzęgowe 1

Zdjęcia

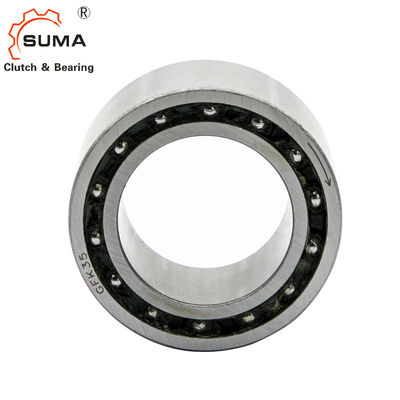

FGK50 GFK50 sprzęgło podprzęgowe 1 kierunek łożyska bezprzęgowe 460Nm sprzęgło podprzęgowe 2

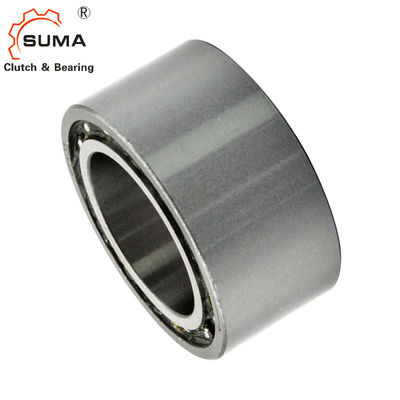

FGK50 GFK50 sprzęgło podprzęgowe 1 kierunek łożyska bezprzęgowe 460Nm sprzęgło podprzęgowe 3

FGK50 GFK50 sprzęgło podprzęgowe 1 kierunek łożyska bezprzęgowe 460Nm sprzęgło podprzęgowe 4
