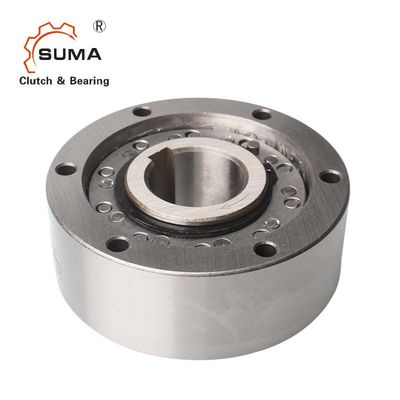

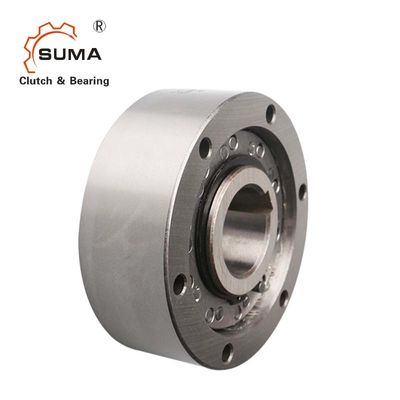

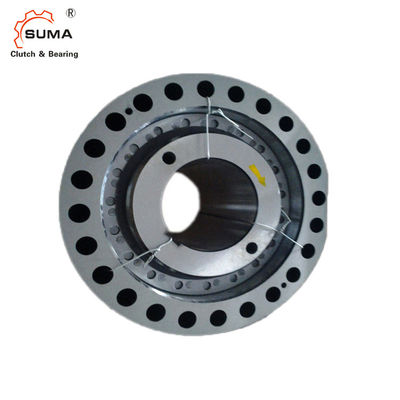

RSXM38 Backstop 24MM jednokierunkowe łożysko sprzęgła rozporowego

             RSXM38 Backstop 24MM jednokierunkowe łożysko sprzęgła rozporowego

Cechy

Seria RSXM uzupełnia gamę małych i średnich ograniczników ruchu, która rozpoczęła się od bardzo udanego programu RSCI.Typ RSXM jest wolnobiegiem odśrodkowym typu „sprag” z obracającą się bieżnią wewnętrzną.Tylko bieżnia wewnętrzna jest przeznaczona do swobodnego toczenia.Jest to typ niesamonośny. Należy zapewnić łożyska, aby zapewnić koncentryczność bieżni wewnętrznej i zewnętrznej oraz wspierać obciążenia osiowe i promieniowe, jak pokazano na odwrocie.Należy przestrzegać limitów koncentryczności i bicia.
Typ RSXM akceptuje wszystkie rodzaje smarów obecnie stosowanych w urządzeniach do przenoszenia mocy.Możliwy jest montaż tych wolnobiegów bezpośrednio w skrzyniach biegów bez oddzielnego smarowania.Na ogół wystarcza mgła olejowa.Smarowanie smarem plastycznym może być dopuszczalne, jeśli urządzenie pracuje głównie w stanie wybiegu, tak jak w przypadku silników elektrycznych.W przypadku zastosowania jako sprzęgło jednokierunkowe należy sprawdzić, czy prędkość wybiegu nie spadnie poniżej prędkości minimalnej podanej w tabeli charakterystyk.

Wymiar i pojemność

UWAGI

1) T max = 2 &razy;T KN »Patrz Wybór na stronach 10 do 13

2) Ta maksymalna dopuszczalna prędkość przenoszenia momentu obrotowego n max nie może zostać przekroczona podczas przenoszenia momentu obrotowego.

3) Ta minimalna dopuszczalna prędkość wybiegu n imin nie powinna być zmniejszana przy pracy ciągłej.Możliwe zmniejszenie tej minimalnej prędkości na żądanie.

4) Wewnętrzne przekroczenia wyścigu.Rowek wpustowy wg DIN 6885.1

5) Tolerancja +1 »Patrz instrukcje montażu i konserwacji
