Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: SUMA
Orzecznictwo: ISO SGS
Numer modelu: NF50
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: USD160-USD200 PER PIECE
Szczegóły pakowania: karton
Czas dostawy: 10-15 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply: 1000 sztuk miesięcznie
Nazwa produktu: |
Łożysko sprzęgła rozprężnego NF50 |
Materiał: |
Stal łożyskowa GCr15 |
Prędkość obrotowa: |
1300 obr./min |
Waga jednostkowa: |
5,4 kg |
Gwarancja: |
1 ROK |
Rozmiar: |
50*130*80mm |
Moment obrotowy: |
2375 Nm |
OEM: |
Zaakceptować |
Nazwa produktu: |
Łożysko sprzęgła rozprężnego NF50 |
Materiał: |
Stal łożyskowa GCr15 |
Prędkość obrotowa: |
1300 obr./min |
Waga jednostkowa: |
5,4 kg |
Gwarancja: |
1 ROK |
Rozmiar: |
50*130*80mm |
Moment obrotowy: |
2375 Nm |
OEM: |
Zaakceptować |

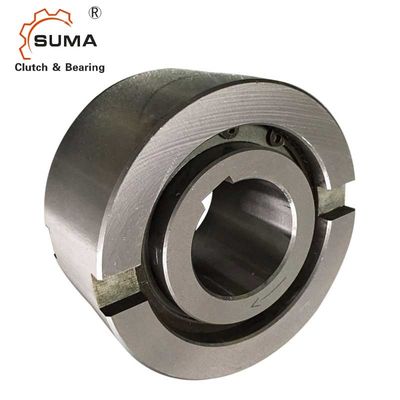

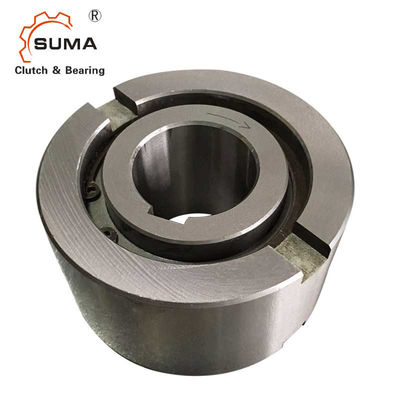

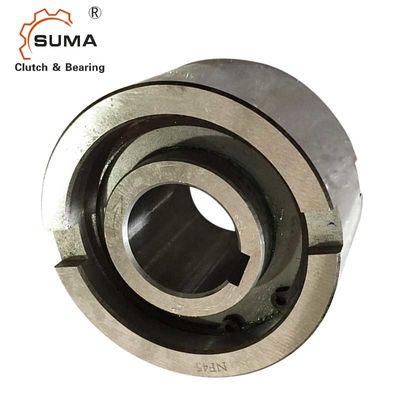

Łożysko przegubowe jednokierunkowe NF50
Cechy
Typ NF to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do podparcia osiowego
i promieniowe.Instalacja musi również zapewnić smarowanie i uszczelnienie.
Standardowym smarowaniem jest olej.Nominalna średnica zewnętrzna to standardowy wymiar łożyska kulkowego.Typowym rozwiązaniem jest zainstalowanie tego typu obok łożyska o tych samych tolerancjach oprawy, jak pokazano na następnej stronie.Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma dodatnią tolerancję n6, aby zapewnić pasowanie na wcisk w obudowie H7.Dodatkowe nacięcia boczne zapewniają pozytywne przenoszenie momentu obrotowego.
Jeśli tolerancja oprawy wynosi K6, stosowanie nacięć nie jest konieczne, ale oprawa musi być wystarczająco mocna, aby nie rozszerzać się po montażu.
Wymiary i pojemności
| Rodzaj | Rozmiar | Prędkości przekraczania | Waga | ||||||||
| NF | dH7 | TKN1) | nimax2) | namax3) | Dn6 | D5 | D6 | L | t | bH11 |
|
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
UWAGI
1) T max = 2 × T KN
» Patrz Wybór na stronach 10 do 13
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Montaż i sprzęganie
