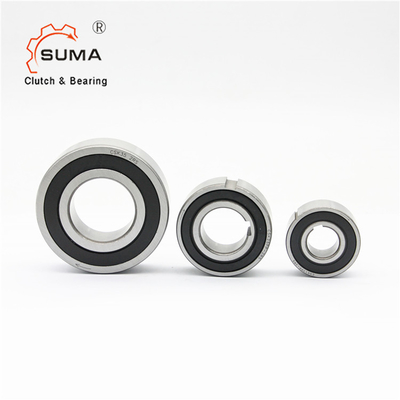

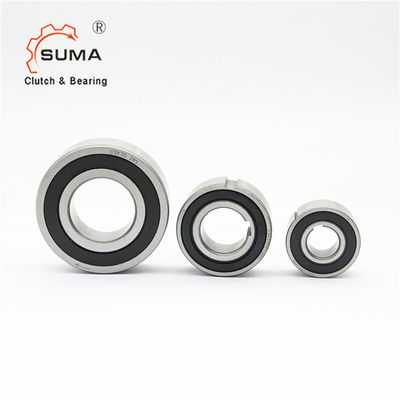

CSK6001 CSK6002 CSK6003 CSK6004 Sprag jednokierunkowy dostawca łożyska sprzęgła
Obawy przed łożyskami sprzęgła jednokierunkowego
Sprzęgła CSK to typowo specjalne elementy maszyn:
Podczas obracania się w jednym kierunku nie ma kontaktu między pierścieniem wewnętrznym i zewnętrznym, tzn. sprzęgło jednokierunkowe może się swobodnie obracać.
Podczas skręcania w przeciwnym kierunku, wewnętrzny i zewnętrzny pierścień są w bliskim kontakcie, a sprzęgło jednokierunkowe może przenosić wysokie momenty obrotowe.
Oprócz podstawowego modelu CSK, typ CSK..P posiada rowek wpustowy na bieżni wewnętrznej.
Z tego powodu można go zaklinować na wale z tolerancją k6.Bieżnia zewnętrzna musi nadal być wciśnięta w sztywną obudowę z tolerancją N6.
CSK..PP posiada rowek wpustowy zarówno na wewnętrznej, jak i zewnętrznej bieżni.Zalecane tolerancje montażowe to h6 na wale i H6 w sztywnej obudowie.Prosimy o kontakt, gdy temperatura otoczenia lub pracy nie mieści się w zakresie od +5°C do +60°C.
Seria łożysk jednokierunkowych CSK ma małą wysokość przekroju promieniowego i jest również powszechnie znana jako łożysko jednokierunkowe lub łożysko oporowe.Łożyska jednokierunkowe są zaprojektowane do przenoszenia momentu obrotowego między wałem a oprawą w jednym kierunku i umożliwiają swobodny ruch w przeciwnym kierunku.
Wymiary i pojemności
Rodzaj | Rozmiar | Seria łożysk | Obciążenia łożysk | Waga | Przeciągnij moment obrotowy | |||||
dynamiczny | statyczny | |||||||||
CSK(KK) | d | TKN1) | N maks | D | L | C | C0 | TR | ||
[mm] | [Nm] | [min-1] | [mm] | [mm] | [kN] | [kN] | [kg] | [N.cm] | ||
8 | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
12 | 6201 | 9,3 | dziesięć tysięcy | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6.45 | 0,21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7.28 | 0,3 | 5,8 | |
40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12.25 | 0,5 | 7 | |
CSK..2RS | 8 | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
12 | – | 9,3 | dziesięć tysięcy | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | ||
20 | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11,7 | 6.45 | 0,27 | 7,5 | ||
35 | 175 | 3600 | 72 | 22 | 12,6 | 7.28 | 0,4 | 8,2 | ||
40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12.25 | 0,6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7,4 | 3,42 | 0,055 | 0,9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7,9 | 3,8 | 0,065 | 1,1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10,7 | 5,46 | 0,1 | 1,3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12,3 | 7,88 | 0,18 | 2,2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17,3 | 11,51 | 0,26 | 4.4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21,73 | 15,82 | 0,415 | 5,8 |
