Łożysko sprzęgła rozprężnego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | FPD453Z FPD463Z FPD473Z |

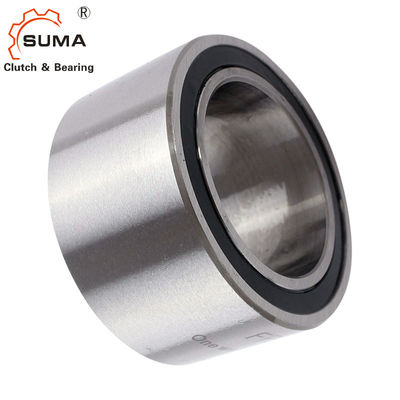

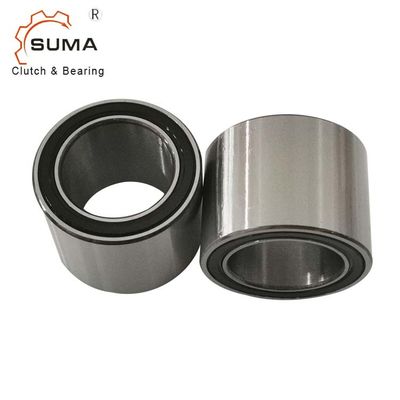

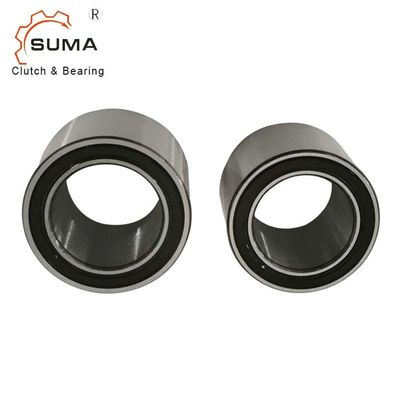

FPD453Z FPD463Z FPD473Z Jednokierunkowe łożysko wybiegu wolnego koła
Cechy
Łożysko: Sprzęgło wolnobiegu zawiera łożyska kulkowe i wałeczkowe. Dodatkowa zewnętrzna podpora łożyska nie jest konieczna.
Kierunek mocowania: Strzałka na pierścieniu wewnętrznym wskazuje kierunek zaciskania pierścienia wewnętrznego.
Temperatura robocza:max.100°C
Smarowanie: Smarowanie olejowe na cały okres eksploatacji
Tolerancje instalacji: Wał h5;piasta H6
Części współpracujące
Hartowanie i szlifowanie współpracujących części nie jest konieczne.Dokładnie oczyść (odtłuszczone) współpracujące części w pobliżu sprzęgła jednokierunkowego oraz pierścienie sprzęgła jednokierunkowego przed wciśnięciem.
składniki
Wkładka sprzęgła wolnobiegu FE 400 Z ·
Pierścienie Stal łożyskowa, hartowana i szlifowana Pierścień wewnętrzny Wciskany Pierścień zewnętrzny Wciskany ·
Zintegrowane łożyska kulkowe ·
Łożysko wałeczkowe RL 400 ·
Smarowanie Trwałe smarowanie olejem ·
Dane techniczne
Wymiary i pojemności
| Model | d | D | W | Tnom | nmax | Cdyn. | Stat. | Waga | Przedmiot nr. |
| [mm] | [mm] | [mm] | [Nm] | [obr/min] | [N] | [N] | [kg] | ||
| 427 mln USD | 15 | 31 | 34 | 94 | 2000 | 7679 | 6 397 | 0,09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2000 | 7679 | 6 397 | 0,09 | 306517 |
| FPD 432 mln | 20 | 36 | 34 | 133 | 1800 | 8104 | 7241 | 0,12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1800 | 8104 | 7241 | 0,12 | 306519 |
| FPD 437 mln | 25 | 41 | 34 | 176 | 1700 | 9 201 | 8142 | 0,15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1700 | 9 201 | 8142 | 0,15 | 306521 |
| FPD 442 mln | 30 | 46 | 34 | 223 | 1500 | 10 247 | 10 708 | 0,18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1500 | 10 247 | 10 708 | 0,18 | 300697 |
| 448 mln USD | 35 | 53 | 34 | 286 | 1300 | 11 642 | 13.440 | 0,23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1300 | 11 642 | 13.440 | 0,23 | 306525 |
| 453 mln USD | 40 | 58 | 34 | 343 | 1200 | 11417 | 13 577 | 0,26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1200 | 11417 | 13 577 | 0,26 | 300700 |
| FPD 463 mln | 50 | 68 | 34 | 461 | 1100 | 13 070 | 17,063 | 0,34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1100 | 13 070 | 17,063 | 0,34 | 306535 |
| 473 mln USD | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
