Łożysko sprzęgła rozprężnego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | B210 |

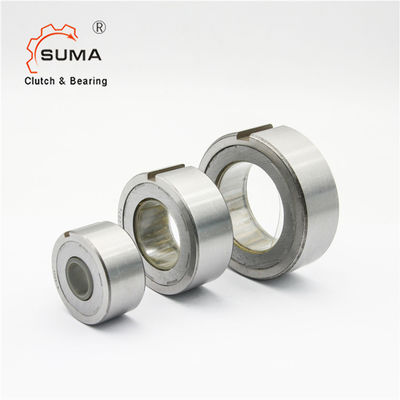

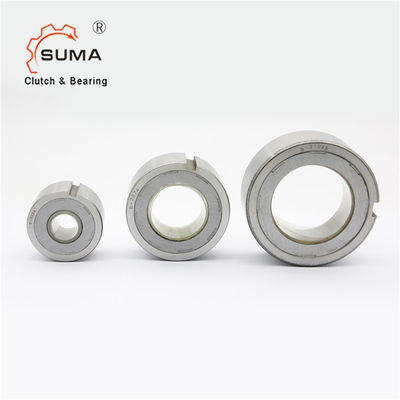

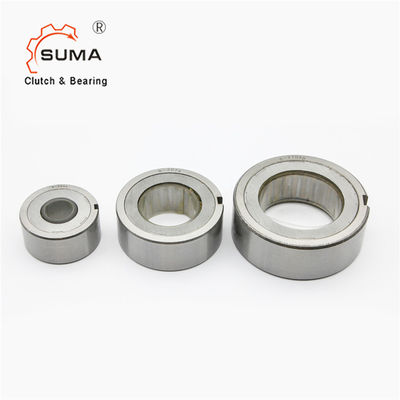

B210 Jednokierunkowe sprzęgło krzywkowe z łożyskami sprężynowymi i wolnymi kołami
Cechy
Typ S200(B200) to wolnobieg typu sprężynowego bez łożyska.
Rozpórki biegną bezpośrednio na wale dostarczonym przez użytkownika.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.
Dane techniczne
| Przedmiot | B210 jednokierunkowe łożysko |
| Przeciągnij moment obrotowy | 0,2Ncm |
| Rozmiar otworu (mm) | 56.109 |
| Rasa zewnętrzna (mm) | 90 |
| Moment obrotowy (Nm) | 784 |
| Maks. indeksowanie (cykl/min) | 1200 |
| waga (kg) | 1 |
Wymiary i pojemności
| Model |
Moment obrotowy (Nm) |
Przeciągnij moment obrotowy (Nm) |
Maks. Wybieg (obr/min) | Maks. indeksowanie (cykl/min) | A(+0 do -0,6) | B | Wpust | Z łożyskiem JIS nr |
Średnica wałuC (+0 do -0,025) |
Waga (kg) |
|
| Wał | Rasa zewnętrzna | ||||||||||
| B203 | 39,2 | 0,1 | 2400 | 500 | 150 | 25 | 40(-0,014-0,039) | 4X2,5 | 6203 | 16.51 | 0,23 |
| B204 | 58,8 | 0,1 | 2400 | 500 | 150 | 25 | 47(-0,014-0,039) | 5X3 | 6204 | 18,796 | 0,34 |
| B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0,017-0,042) | 5X3 | 6205 | 23.622 | 0,45 |
| B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62(-0,017-0,042) | 7X4 | 6206 | 32,766 | 0,68 |
| B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72(-0,017-0,042) | 7X4 | 6207 | 42.088 | 0,8 |
| B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80(-0,017-0,042) | 10X4,5 | 6208 | 46,761 | 0,91 |
| B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85(-0,020-0,045) | 10X4,5 | 6209 | 46,761 | 0,95 |
| B210 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90(-0,020-0,045) | 10X4,5 | 6210 | 56.109 | 1 |
| B211 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100(-0,020-0,050) | 10X4,5 | 6211 | 56.109 | 1,4 |
| B212 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110(-0,020-0,050) | 10X4,5 | 6212 | 70.029 | 1,8 |
| B213 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120(-0,020-0,050) | 10X4,5 | 6213 | 70.029 | 2,3 |
| B214 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125(-0,024-0,060) | 12X4,5 | 6214 | 79,356 | 2,4 |
