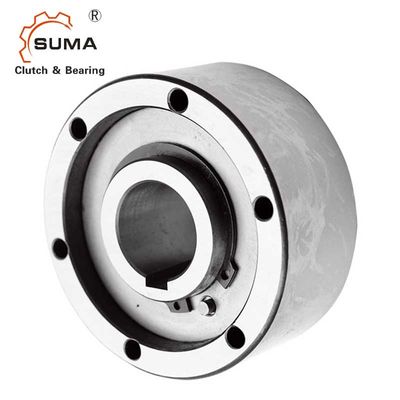

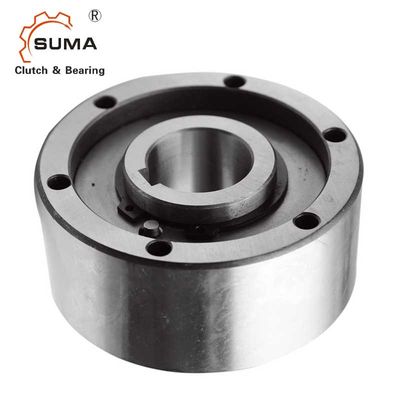

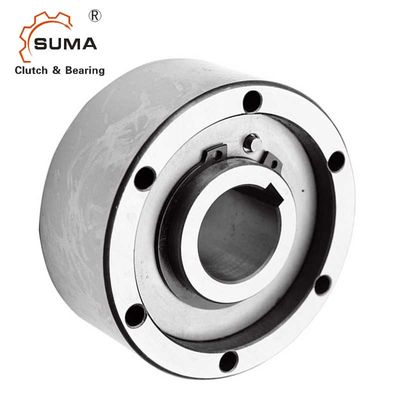

GC-D35110 Łożysko sprzęgła jednokierunkowego ze stali jednokierunkowej 35 MM
Cechy
Typ GC-D to wolnobieg typu rolkowego bez łożyskowania.Kolczyki są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie. Standardowym smarowaniem jest olej.
Standardowy montaż to bieżnia zewnętrzna pasująca do wrębu i przykręcana do wiązania.Wewnętrzny jest osadzony na wale.Wręg do montażu bieżni zewnętrznej musi mieć tolerancję H7, zapewniać wysoką osiowość.
Ta seria jest stosowana w systemach maszynowych do pakowania, produkcji papieru, tkania, chemii, medycyny, żywności i tak dalej.
Wymiary i pojemności
Rodzaj | Nominalny Moment obrotowy Nm |
Przekroczenie Ograniczenie prędkości obr/min |
Wymiar mm |
Waga Kg |
||||||
Wewnętrzny Wyścigi |
Zewnętrzny Wyścigi |
d H7 |
D H7 |
F | L | n-d1 | bn×tn | |||
GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5,5 | 4×1,8 | 0,21 |
GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5,5 | 5×2,3 | 0,44 |
GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5,5 | 6×2,8 | 0,70 |
GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5,5 | 8×3,3 | 1.30 |
GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3,3 | 2.00 |
GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3,3 | 2,60 |
GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3,3 | 3.90 |
GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9,0 | 14×3,8 | 4,00 |
GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9,0 | 14×3,8 | 6.00 |
GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4,3 | 7.20 |
GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4,4 | 9.20 |
GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20×4.9 | 11,80 |
