Łożysko sprzęgła rozprężnego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | FE423Z FE423Z2 |

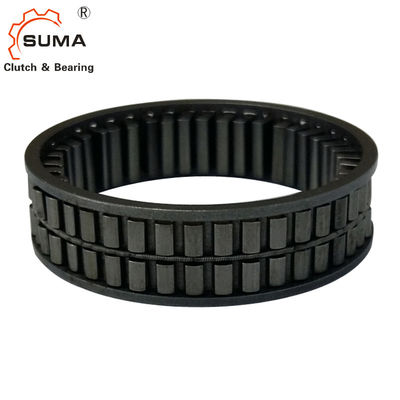

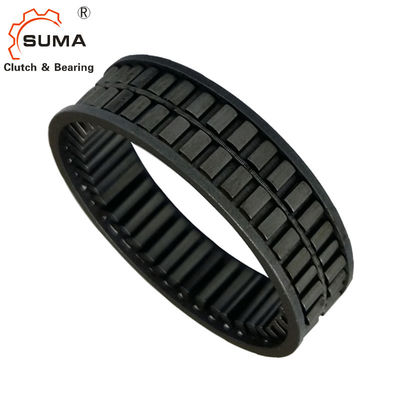

15 * 23 * 11MM FE423Z Stalowe łożyska GCr15 Sprag One Way sprzęgła o niestandardowym rozmiarze
Cechy
Sprzęgła wolnobiegowe typu Sprag z koszykiem z tworzywa sztucznego w wersji standardowej są również dostępne na życzenie w wykonaniu specjalnym z koszykiem stalowym.
Rozpórki są równomiernie rozmieszczone na obwodzie koszyka elementu wkładanego.
Koszyk elementu wkładki nie styka się z bieżnią wewnętrzną lub zewnętrzną;Pozostaje całkowicie wolny od obciążeń w każdej aplikacji.
Temperatura robocza:
Podana temperatura znamionowa dotyczy klatki formowanej wtryskowo.Maksymalna temperatura znamionowa wynosi 170°C dla klatki stalowej.
Klatka stalowa: max.170 stopni
Klatka plastikowa: max.140 stopni
Dane techniczne
| Model | FE423Z FE423Z2 |
| Moment obrotowy (Nm) | 62 |
| Prędkość wybiegu (obr/min) | 9200 |
| Rozmiar wyścigu wewnętrznego (mm) | 15 |
| Rozmiar wyścigu zewnętrznego (mm) | 23 |
| Grubość (mm) | 11 |
| Waga (kg) | 0,009 |
Wymiary i pojemności
Legenda do rysunku:
d = średnica wewnętrzna D = średnica zewnętrzna W = szerokość T = moment obrotowy n = prędkość obrotowa
| Przeznaczenie |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [obr/min] |
Waga [kg] |
Przedmiot nr. |
| FE 412 Z | 4 | 12 | 12 | 4 | 27 000 | 0,003 | 300393 |
| FE 416 Z | 8 | 16 | 12 | 16 | 19 200 | 0,006 | 300400 |
| FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
| FE 422 Z | 14 | 22 | 12 | 53 | 10100 | 0,008 | 300405 |
| FE 423 Z | 15 | 23 | 12 | 62 | 9200 | 0,009 | 300411 |
| FE 425 Z | 17 | 25 | 12 | 72 | 8100 | 0,011 | 300415 |
| FE 427 Z | 19 | 27 | 12 | 83 | 7400 | 0,013 | 300422 |
| FE 428 Z | 20 | 28 | 12 | 93 | 7500 | 0,013 | 300430 |
| FE 430 Z | 22 | 30 | 12 | 107 | 6300 | 0,014 | 300435 |
| FE 432 Z | 24 | 32 | 12 | 117 | 5900 | 0,016 | 300439 |
| FE 433 Z | 25 | 33 | 12 | 128 | 6000 | 0,016 | 300445 |
| FE 435 Z | 27 | 35 | 12 | 143 | 5100 | 0,017 | 300448 |
| FE 437 Z | 29 | 37 | 12 | 154 | 4800 | 0,018 | 300455 |
| FE 438 Z | 30 | 38 | 12 | 166 | 4900 | 0,019 | 300460 |
| FE 442 Z | 34 | 42 | 12 | 198 | 4400 | 0,018 | 300463 |
| FE 443 Z | 35 | 43 | 12 | 207 | 4300 | 0,022 | 300469 |
| FE 448 Z | 40 | 48 | 12 | 248 | 4200 | 0,024 | 300478 |
| FE 453 Z | 45 | 53 | 12 | 293 | 3400 | 0,022 | 300482 |
| FE 455 Z | 47 | 55 | 12 | 313 | 3300 | 0,026 | 300487 |
| FE 458 Z | 50 | 58 | 12 | 344 | 3100 | 0,029 | 300489 |
| FE 459 Z | 51 | 59 | 12 | 353 | 3000 | 0,030 | 300494 |
| FE 463 Z | 55 | 63 | 12 | 393 | 2900 | 0,032 | 300497 |
| FE 468 Z | 60 | 68 | 12 | 444 | 2700 | 0,034 | 300501 |
| FE 470 Z | 62 | 70 | 12 | 465 | 2600 | 0,035 | 300505 |
| FE 473 Z | 65 | 73 | 12 | 495 | 2500 | 0,037 | 300508 |
| FE 478 Z | 70 | 78 | 12 | 548 | 2600 | 0,039 | 300511 |
| FE488Z | 80 | 88 | 12 | 657 | 2100 | 0,045 | 300514 |
| FE 508 Z | 100 | 108 | 12 | 889 | 1700 | 0,055 | 300519 |
| FE 528 Z | 120 | 128 | 12 | 1,127 | 1300 | 0,066 | 300522 |
| FE 648 Z | 240 | 248 | 12 | 2673 | 800 | 0,131 | 300524 |
| Przeznaczenie |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [obr/min] |
Waga [kg] |
Przedmiot nr. |
| FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
| FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40 900 | 0,002 | 300394 |
| FE 413 Z2 | 5 | 13 | 7 | 4 | 34 900 | 0,003 | 300395 |
| FE 414 Z2 | 6 | 14 | 7 | 6 | 31 200 | 0,003 | 300396 |
| FE 416 Z2 | 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
| FE 418 Z2 | 10 | 18 | 7 | 16 | 18 900 | 0,005 | 300401 |
| FE 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
| FE 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
| FE 425 Z2 | 17 | 25 | 7 | 43 | 10600 | 0,007 | 300416 |
| FE 428 Z2 | 20 | 28 | 7 | 55 | 9700 | 0,008 | 300431 |
| FE 433 Z2 | 25 | 33 | 7 | 78 | 7700 | o.oio | 300446 |
| FE 437 Z2 | 29 | 37 | 7 | 97 | 6100 | o.oii | 300457 |
| FE 438 Z2 | 30 | 38 | 7 | 105 | 6400 | o.oii | 300461 |
| FE 442 Z2 | 34 | 42 | 7 | 125 | 5400 | 0,012 | 300465 |
| FE 443 Z2 | 35 | 43 | 7 | 131 | 5600 | 0,013 | 300472 |
| FE 448 Z2 | 40 | 48 | 7 | 156 | 5500 | 0,014 | 300477 |
| FE 453 Z2 | 45 | 53 | 7 | 185 | 4400 | 0,016 | 300484 |
| FE 458 Z2 | 50 | 58 | 7 | 216 | 4400 | 0,017 | 300490 |
| FE 463 Z2 | 55 | 63 | 7 | 246 | 3700 | 0,019 | 300498 |
| FE 468 Z2 | 60 | 68 | 7 | 277 | 3500 | 0,020 | 300502 |
