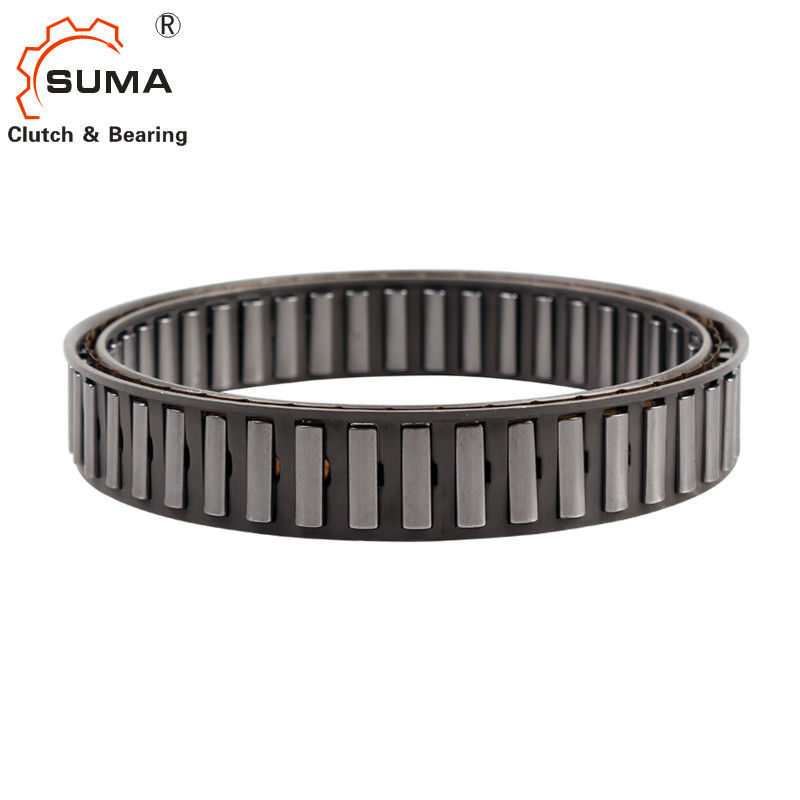

Łożyska sprzęgła jednokierunkowego DC7221B (5C)-N
Łożyska sprzęgła jednokierunkowego DC7221B (5C)-N

Łożyska sprzęgła jednokierunkowego DC7221B (5C)-N

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu DC7221B(5C)-N
Szczegóły Produktu
Nazwa produktu:
Łożysko sprzęgła rozprężnego DC7221B(5C)-N
Materiał:
Stal łożyskowa GCr15
Moment obrotowy:
1279Nm
Prędkość obrotowa:
2600 obr./min
Waga jednostkowa:
0,21 kg
Gwarancja:
6 miesięcy
Rozmiar:
72,217*88.877*21mm
OEM:
Zaakceptować
High Light:

Łożyska na zamówienie DC7221B(5C)-N

,

Łożyska na zamówienie GCr15

,

Łożyska na zamówienie DC7221B(5C)-N

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD7-USD10 PER PIECE
Szczegóły pakowania
karton
Czas dostawy
3-5 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

               Łożyska na zamówienie DC7221B(5C)-N

Cechy

Typ DC to koszyk z wolnym kołem typu sprężynowego bez bieżni wewnętrznych lub zewnętrznych.Musi być zainstalowany w konstrukcji zapewniającej bieżnie, podparcie łożyska dla obciążeń osiowych i promieniowych, smarowanie i uszczelnienie.Wersja N typu DC akceptuje wszystkie rodzaje smarów stosowanych obecnie w urządzeniach do przenoszenia mocy.
Nie wolno przekraczać tolerancji rozstawu sprężyn.Bieżnie wewnętrzna i zewnętrzna muszą mieć minimalną szerokość „e”, bez żadnych wgłębień, aby zapewnić prawidłowe działanie wolnego koła, jak pokazano na kolejnych stronach.

Alternatywnie, bieżnie mogą być wykonane w utwardzonych stalowych wałach lub obudowach, zgodnie z poniższą specyfikacją.Twardość powierzchni gotowej części powinna wynosić 60 do 62 HRC, dla głębokości minimum 0,6 mm.

Twardość rdzenia od 35 do 45 HRC. Chropowatość powierzchni nieprzekraczająca 22CLA.Maksymalny stożek między bieżniami: 0,007 mm dla szerokości 25 mm.

Dane techniczne

Przedmiot DC72218(5C)-N
Materiał GCr15
Średnica otworu 72,217 mm
Średnica zewnętrzna 88,877 mm
Szerokość 21 mm
Moment obrotowy 1279 Nm
Prędkości dobiegowe (imax) 2600 obr/min
Prędkości dobiegowe (amax) 1300 obr/min
Waga 0,31 kg
Pakiet Karton lub jako twoje wymagania



Wymiary i pojemności


Rozmiar







TKN1)

Prędkości przekraczania

Spragnij miejsca





NIE.

klipów



Nie.

gałązek

Waga
Nimax2) namax3) Øa+0,008
-0,005
Øc ± 0,013 emin Ødmin Øbmax
[Nm] [min-1] [min -1] [mm] [mm] [mm] [mm] [mm] [mm]     [kg]
DC2222G-N 63 8600 4300 22.225 38,885 8,33±0,075 10 50 15 12 0,03
DC2776-N 119 6900 3400 27,762 44,422 8,33±0,075 13,5 58 18 14 0,055
DC3034-N 124 6300 3100 30,34 47 8,33±0,075 13,5 62 20 14 0,06
DC3175(3C)-N 159 6000 3000 31,75 48,41 8,33±0,075 13,5 63 21 3 16 0,06
DC3809A-N 275 5000 2500 38,092 54,752 8,33±0,075 16 71 25 18 0,085
DC4127(3C)-N 224 4600 2300 41,275 57,935 8,33±0,075 13,5 75 27 3 18 0,09
DC4445A-N 363 4300 2100 44,45 61,11 8,33±0,1 16 79 29 20 0,095
DC4972(4C)-N 306 3800 1900 49,721 66,381 8,33±0,1 13,5 86 33 4 22 0,1
DC5476A-N 525 3500 1700 54.765 71.425 8,33±0,1 16 92 36 24 0,11
DC5476A(4C)-N 525 3500 1700 54.765 71.425 8,33±0,1 16 92 36 4 24 0,13
DC5476B(4C)-N 769 3500 1700 54.765 71.425 8,33±0,1 21 92 36 4 24 0,18
DC5476C(4C)-N 990 3500 1700 54.765 71.425 8,33±0,1 25,4 92 36 4 24 0,2
DC5776A-N 604 3300 1600 57,76 74,42 8,33±0,1 16 98 38 26 0,11
DC6334B-N 806 3000 1500 63,34 80 8,33±0,1 21 104 42 26 0,175
DC7221(5C)-N 675 2600 1300 72,217 88.877 8,33±0,1 13,5 115 48 5 30 0,14
DC7221B-N 1279 2600 1300 72,217 88.877 8,33±0,1 21 115 48 30 0,185
DC7221B(5C)-N 1279 2600 1300 72,217 88.877 8,33±0,1 21 115 48 5 30 0,21
DC7969C(5C)-N 2038 2400 1200 79.698 96,358 8,33±0,1 25,4 124 53 5 34 0,28
DC8334C-N 2055 2300 1100 83,34 100 000 8,33±0,1 25,4 132 55 34 0,27
DC8729A-N 1250 2200 1100 87,29 103.96 8,33±0,1 16 134 58 34 0,165
DC10323A(5C)*-N 1612 1800 900 103.231** 119,891 8,33±0,1 16 155 68 5 40 0,205
DC12334C*-N 4800 1500 750 123,340** 140.000 8,33±0,1 25,4 184 80 50 0,4
DC12388C(11C) 4875 1500 750 123,881 142,88 9,50±0,1 25,4 186 80 11 44 0,4

UWAGI
1) T max = 2 × T KN
» Patrz Wybór na stronach od 12 do 19
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
*) Wewnętrzny kołnierz centrujący koszyk znajduje się po przeciwnej stronie
strona
**) Dopuszczalne rozszerzenie tolerancji do ± 0,013

Przykład montażu


Kino

Łożyska sprzęgła jednokierunkowego DC7221B (5C)-N 2

Łożyska sprzęgła jednokierunkowego DC7221B (5C)-N 3

Łożyska sprzęgła jednokierunkowego DC7221B (5C)-N 4

Podanie
 Łożyska sprzęgła jednokierunkowego DC7221B (5C)-N 5

Pakiet

Łożyska sprzęgła jednokierunkowego DC7221B (5C)-N 6
