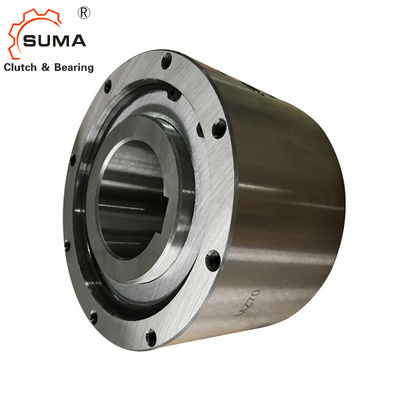

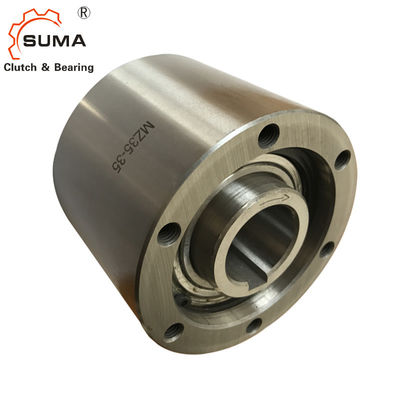

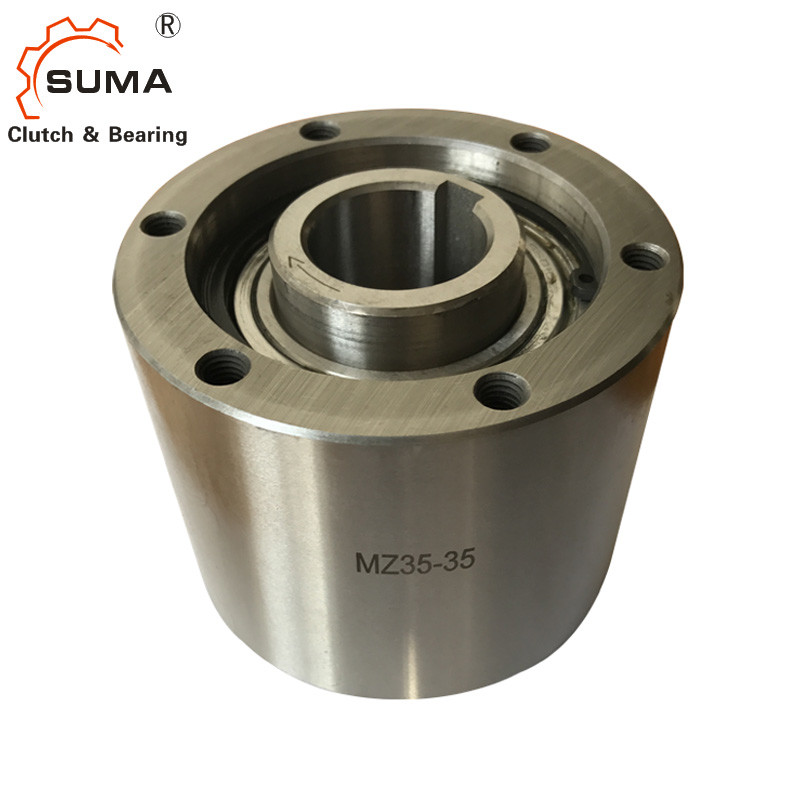

MZ20 Jednokierunkowe sprzęgło krzywkowe do maszyn drukarskich
Cechy
Typ MZ jest uszczelnionym wolnobiegiem typu sprężynowego, łożyskowanym za pomocą dwóch smarowanych smarem łożysk serii 60..ZZ.Jednostki dostarczane są nasmarowane smarem, gotowe do instalacji.Jednostki MZ są przeznaczone do wielu zastosowań, do różnych zastosowań.Na następnej stronie przedstawiono typowy układ montażowy.Bieżnia wewnętrzna jest osadzona na wale.Wewnętrzną średnicę bieżni zewnętrznej należy wykorzystać jako rejestr montażowy dla łączonych części (koła zębatego, koła pasowego, przekładni, ramienia reakcyjnego...).Czop montażowy powinien mieć tolerancję g6.
Dane techniczne
| Przedmiot | MZ20 |
| Materiał | GCr15 |
| Średnica otworu | 20 mm |
| Średnica zewnętrzna | 80 mm |
| Szerokość | 67mm |
| Moment obrotowy | 323 Nm |
| Przeciągnij moment obrotowy | 0,29 Nm |
| Waga | 2 kg |
| Pakiet | Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania |
Wymiary i pojemności
| Model |
Moment obrotowy (Nm) |
Przeciągnij moment obrotowy (Nm) |
Maksymalne przekroczenie (obr/min) |
Maksymalne indeksowanie (cykl/nin) |
Nudziarz rozmiar |
A |
C |
B |
F |
(M6) |
G |
PCD D |
S |
HM Liczba gwintowane otwory ×Rozmiar ×Rozstaw |
Waga (kg) |
||
| Wewnętrzny wyścig | Rasa zewnętrzna | śr. (H7) |
klucz sposób |
||||||||||||||
| MZ15 | 186 | 0,2 | 2200 | 900 | 150 | 15 | 5×2,3 | 62 | 60 | 68 | 25 | 47 | 5,5 | 58 | 10 | 6-M5×0,8 | 1,4 |
| MZ17 | 215 | 0,2 | 2000 | 800 | 150 | 17 | 5×2,3 | 66 | 64 | 75 | 28 | 52 | 6,3 | 64 | 10 | 6-M5×0,8 | 1,8 |
| MZ20 | 323 | 0,29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7,6 | 68 | 12 | 6-M6×1,0 | 2,0 |
| MZ30-22 | 735 | 0,39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8,9 |
88 |
16 |
6-M8×1,25 |
3,7 |
| MZ30-25 | 25 | 8×3,3 | |||||||||||||||
| MZ30 | 30 | 10×3,3 | |||||||||||||||
| MZ35 | 1080 | 0,49 | 1700 | 300 | 150 | 35 | 10×3,3 | 87 | 85 | 110 | 50 | 80 | 8,7 | 95 | 16 | 6-M8×1,25 | 4,8 |
| MZ45-40 | 1620 | 0,69 | 1700 | 300 | 150 | 40 | 12×3,3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-M8×1,25 |
6,2 |
| MZ45 | 45 | 14×3,3 | |||||||||||||||
| MZ60-50 | 2110 | 0,98 | 1600 | 250 | 150 | 50 | 14×3,8 | 102 | 100 | 155 |
80 |
125 |
9,1 |
140 |
16 |
8-M8×1,25 |
10.2 |
| MZ60-55 | 55 | 16×4,3 | |||||||||||||||
| MZ60 | 60 | 18×4,4 | |||||||||||||||
| MZ70-65 | 3040 | 1,27 | 1300 | 250 | 150 | 65 | 18×4,4 | 105 |
103 |
175 |
95 |
145 |
8,6 |
162 |
16 |
8-M8×1,25 |
13.2 |
| MZ70 | 70 | 20×4.9 | |||||||||||||||
