Łożysko sprzęgła krzywkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | MZ30G |

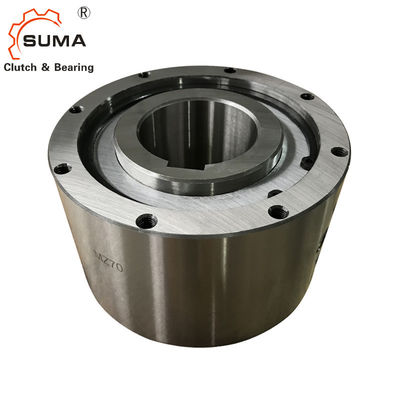

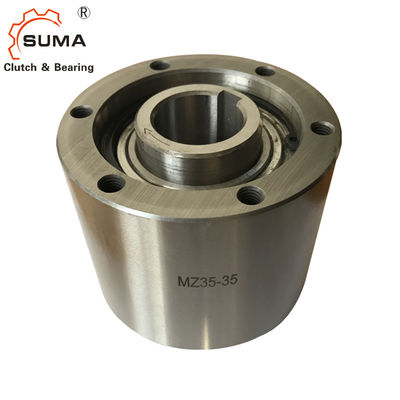

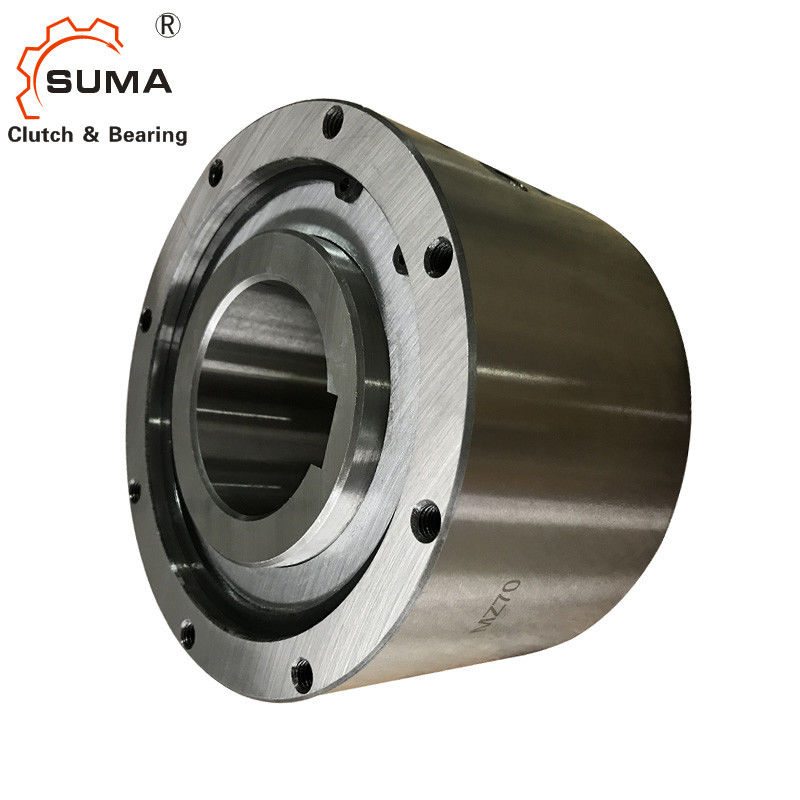

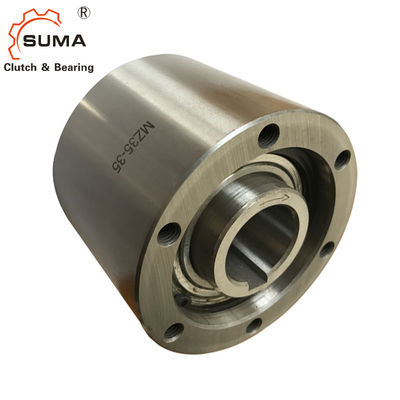

MZ30G 76 MM grubości sprzęgła krzywkowego z blokadą wsteczną
Cechy
Typy MZ-G odpowiednie do zastosowań ze sprzęgłem jednokierunkowym lub jednokierunkowym.Wykończenie zewnętrznego obwodu wyścigu.
Dane techniczne
| Przedmiot | MZ30G |
| Materiał | GCr15 |
| Średnica otworu | 30 mm |
| Średnica zewnętrzna | 100 mm |
| Szerokość | 76 mm |
| Moment obrotowy | 735 Nm |
| Waga | 3,2 kg |
| Pakiet | Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania |
Wymiary i pojemności
|
Model
|
Moment obrotowy | Maks. przekroczenie | Maks. | Ciągnąć | |
| Pojemność |
Wewnętrzny Wyścigi |
Zewnętrzny Wyścigi |
Indeksowanie | Moment obrotowy | |
| (Nm) | (obr/min) | (cykl/min) | (Nm) | ||
| MZ15G | 186 | 2200 | 900 | 150 | 0,2 |
| MZ17G | 215 | 2000 | 800 | 150 | 0,2 |
| MZ20G | 323 | 1900 | 700 | 150 | 0,29 |
| MZ30G-22 | 735 | 1800 | 500 | 150 | 0,39 |
| MZ30G-25 | |||||
| MZ30G | |||||
| MZ35G | 1,080 | 1700 | 300 | 150 | 0,49 |
| MZ45G-40 | 1620 | 1700 | 300 | 150 | 0,69 |
| MZ45G | |||||
| MZ60G-50 | 2110 | 1600 | 250 | 150 | 0,98 |
| MZ60G-55 | |||||
| MZ60G | |||||
| MZ70G-65 | 3040 | 1300 | 250 | 150 | 1,27 |
| MZ70G | |||||
| Rozmiar otworu | A |
C |
B (h7) |
F |
mi |
K |
PCD D |
S |
HM Liczba gwintowane otwory ×Rozmiar ×Rozstaw |
Waga (kg) |
||
| śr. (H7) |
Wpust | Ścięcie J |
||||||||||
| 15 | 5×2,3 | 0,8 | 55 | 53 | 68 | 25 | 47 | 1,3 | 58 | 10 | 6-M5×0,8 | 1,3 |
| 17 | 5×2,3 | 0,8 | 63 | 61 | 75 | 28 | 52 | 1,3 | 64 | 10 | 6-M5×0,8 | 1,7 |
| 20 | 5×2,3 | 0,8 | 64 | 62 | 80 | 30 | 55 | 1,3 | 68 | 12 | 6-M6×1,0 | 1,9 |
| 22 | 8×3,3 | 1,0 | 70 |
68 |
100 |
45 |
75 |
1,3 |
88 |
16 |
6-M8×1,25 |
3.2 |
| 25 | 8×3,3 | 1,0 | ||||||||||
| 30 | 10×3,3 | 1,0 | ||||||||||
| 35 | 10×3,3 | 1,0 | 78 | 76 | 110 | 50 | 80 | 1,3 | 95 | 16 | 6-M8×1,25 | 4.4 |
| 40 | 12×3,3 | 1,3 | 87 |
85 |
125 |
60 |
95 |
1,3 |
110 |
16 |
8-M8×1,25 |
6,2 |
| 45 | 12×3,3 | 1,3 | ||||||||||
| 50 | 14×3,8 | 1,5 | 90 |
88 |
155 |
80 |
125 |
1,3 |
140 |
16 |
8-M8×1,25 |
9,5 |
| 55 | 16×4,3 | 1,5 | ||||||||||
| 60 | 18×4,4 | 1,5 | ||||||||||
| 65 | 18×4,4 | 1,8 | 105 |
103 |
175 |
95 |
145 |
1,3 |
162 |
16 |
8-M8×1,25 |
13.1 |
| 70 | 20×4.9 | 1,8 | ||||||||||
Uwagi:
1. T max = 2 × T KN
2. Przekroczenia wyścigu wewnętrznego
3. Przekroczenie wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
Montaż i sprzęganie
