| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SUMA |
| Orzecznictwo: | ISO SGS |
| Numer modelu: | LD04 |
| Minimalne zamówienie: | 1 |
| Cena: | USD50-USD100 PER PIECE |
| Szczegóły pakowania: | Pudełko kartonowe / Pudełko drewniane |
| Czas dostawy: | 5-7 dni |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| Możliwość Supply: | 1000 sztuk miesięcznie |
| Nazwa produktu: | Łożysko sprzęgła rozrządu LD04 | Obsługiwane łożyska: | tak |
|---|---|---|---|
| Materiał: | Stal łożyskowa GCr15 | Rozmiar: | 10*47*24mm |
| Gwarancja: | 1 ROK | Pakiet: | Pudełko kartonowe / Pudełko drewniane |
| waga: | 0,25 kg | OEM: | Zaakceptować |
| High Light: | Łożysko sprzęgła krzywkowego Sprag,łożysko sprzęgła krzywkowego LD04,sprzęgło jednokierunkowe LD04 |
||

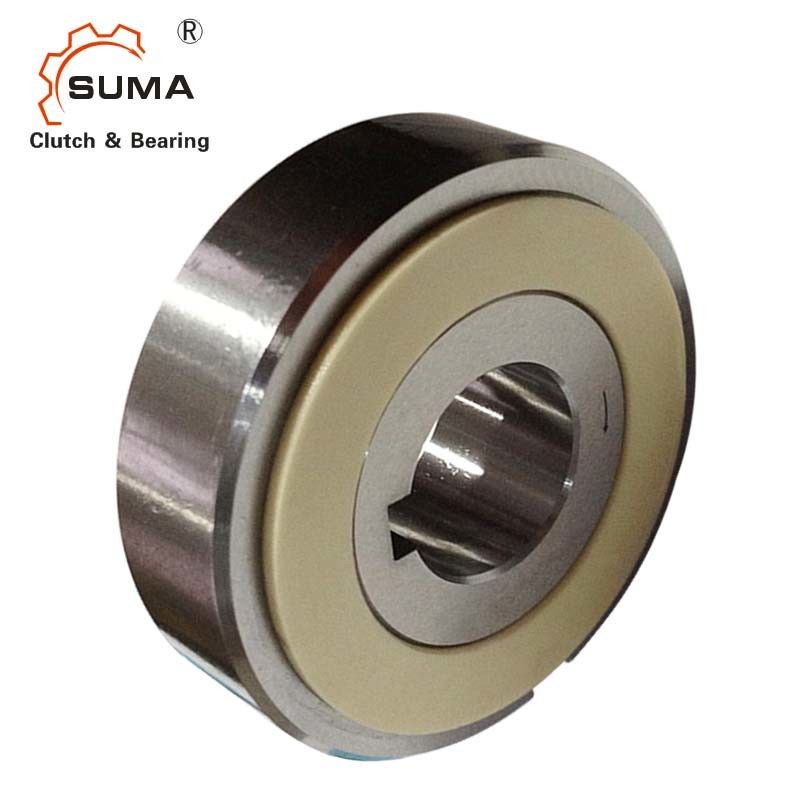

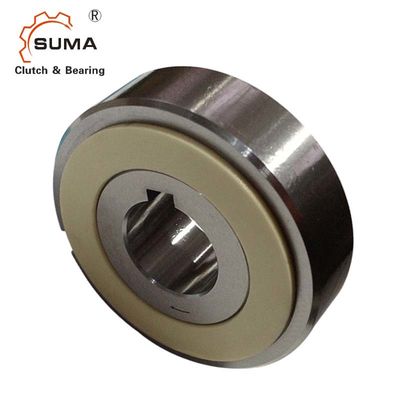

LD04Smar specjalnyJednokierunkowe łożysko sprzęgła krzywkowego
Wymiary i pojemności
Model |
Moment obrotowy Pojemność (Nm) |
Ciągnąć Moment obrotowy (Nm) |
Maks. Przekroczenie (obr/min) |
min) |
Maks.promieniowa Załaduj, gdy Przekroczenie (kgf) |
Rozmiar otworu |
A |
B |
C |
D |
mi |
Rasa zewnętrzna Wpust |
Waga ( kg ) |
|
| Wewnętrzny wyścig | śr. (H7) |
Klucz sposób |
||||||||||||
| LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1,5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4,5 | 0,65 |
Montaż i sprzęganie
Instalacja i użytkowanie
1. Sprzęgło krzywkowe serii LD jest wstępnie nasmarowane specjalnym smarem i jest gotowe do użycia.
Nie jest wymagany dodatkowy smar.
2. Podczas montażu sprzęgła na wale lekko dociśnij wewnętrzną bieżnię sprzęgła miękkim młotkiem, aby zapobiec sprzęgłu
Rasa zewnętrzna przed ześlizgnięciem się z wyścigu wewnętrznego.
3. Pamiętaj, aby przymocować płytkę.Zapobiega to wyślizgiwaniu się bieżni zewnętrznej z bieżni wewnętrznej.Zobacz polecane
Wymiary tabliczki podane po prawej stronie.
4. W celu nasmarowania pokryj płytkę i metal oporowy smarem.
5. Nigdy nie przykładaj obciążeń wzdłużnych do sprzęgła.Należy zapewnić inne urządzenia do przejmowania obciążeń wzdłużnych przykładanych do sprzęgła.
6. Klucz powinien być zgodny z JIS B1301-1959.
7. Otwory koła pasowego, koła zębatego itp. powinny mieć tolerancję H6 lub H7.
