Łożysko sprzęgła krzywkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | FD12 |

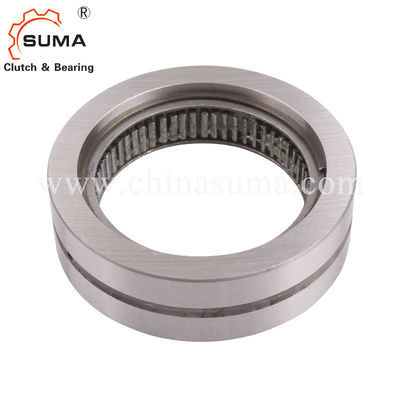

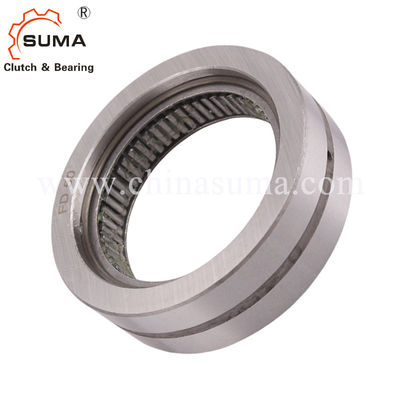

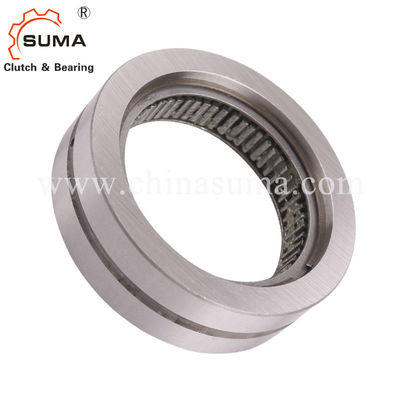

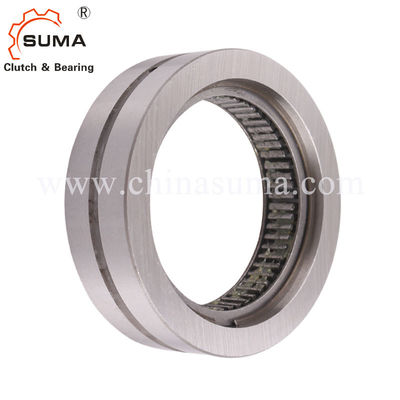

FD12 1 Kierunkowe sprzęgło jednokierunkowe z wolnym kołem typu sprzęgłowego
Cechy
Wolnobiegi wewnętrzne FD to wolnobiegi sprężynowe bez pierścienia wewnętrznego.Jako tor wewnętrzny używany jest hartowany i szlifowany wał klienta.
Wolnobiegi FD są używane jako:
➧Przystanki ochronne
➧Sprzęgła jednokierunkowe ➧Wolnobieg indeksujący
Standardowy typ i typ ze szlifem P w celu zwiększenia żywotności i dokładności indeksowania nie mają podparcia łożysk.W przypadku standardowego typu co druga listwa została zastąpiona rolką cylindryczną;to wolne koło może przyjmować siły promieniowe.
Momenty nominalne do 2400 Nm.Moment obrotowy jest przenoszony na pierścień zewnętrzny przez pasowanie wtłaczane.
Wymiary i pojemności
|
Wolny rozmiar koła |
Rodzaj |
Nie m tor tak |
Maks. prędkość pierścień za darmo obcasy/ działa min-1 |
Zewnętrzny pierścień za darmo obcasy/ działa min-1 |
Rodzaj |
Nie m inalski słup tak |
Maks. prędkość pierścień za darmo obcasy/ biegnie min-1 |
Zewnętrzny dzwonić freew obcasy/ biegnie min-1 |
łożysko Pomoc C |
Obciążenie ocena |
Rodzaj |
Nie m inalski słup tak |
J mm |
B mm |
D mm |
K mm |
Wei walka |
| FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
| FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
| FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
| FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
| FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
| FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15 000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
| FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
| FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
| FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
| FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
Maksymalny przenoszony moment obrotowy jest 2 razy większy od podanego momentu nominalnego.Patrz strona 14 w celu określenia doboru momentu obrotowego.
Podane powyżej wartości prędkości maksymalnej dotyczą warunków instalacji, tak jak są podane dla kompletnych wolnych kół.Jeśli znane są rzeczywiste warunki instalacji, mogą być dozwolone wyższe prędkości
w pewnych okolicznościach.
Montaż i sprzęganie
Przykład zastosowania
Dwa wewnętrzne wolnobiegi FD 40 CFR standardowego typu z łożyskowaniem jako sprzęgła jednokierunkowe w napędzie rolek transportowych w rozdzielczej jednostce rozdzielczej.W normalnej eksploatacji rolki transportowe są napędzane za pomocą wolnych kół, które pracują podczas jazdy.Na stanowisku odbioru nadchodzące paczki mogą się łatwo wyślizgnąć, ponieważ napęd jest najechany przez wolnobieg (operacja na wolnym biegu).
Montowanie
Wolnobiegi wewnętrzne FD w wykonaniu standardowym i ze szlifem P są bez podparcia łożysk.Klient musi zapewnić współosiowe ustawienie pierścienia wewnętrznego i zewnętrznego.Należy przestrzegać dopuszczalnego bicia (TIR).Moment obrotowy jest przenoszony na pierścień zewnętrzny przez pasowanie wtłaczane.W celu przeniesienia podanych w tabeli momentów obrotowych pierścień zewnętrzny musi być osadzony w oprawie o średnicy zewnętrznej K. Oprawa wykonana jest ze stali lub żeliwa szarego o jakości minimum GG-20.W przypadku stosowania innych materiałów obudowy lub mniejszych średnic zewnętrznych zachęcamy do kontaktu w sprawie przenoszonego momentu obrotowego.Tolerancja otworu oprawy D musi wynosić ISO P6.Proszę zwrócić uwagę na punkty techniczne na stronie 118 dotyczące prowadnicy zębatej (wału).Dopuszczalna temperatura pracy wolnobiegu wynosi - 40°C do 80°C.
Smarowanie
Należy zapewnić smarowanie olejem o określonej jakości.
Przykład do zamówienia
Wolnobieg rozmiar FD 12, typ standardowy: •FD 12 CFH
