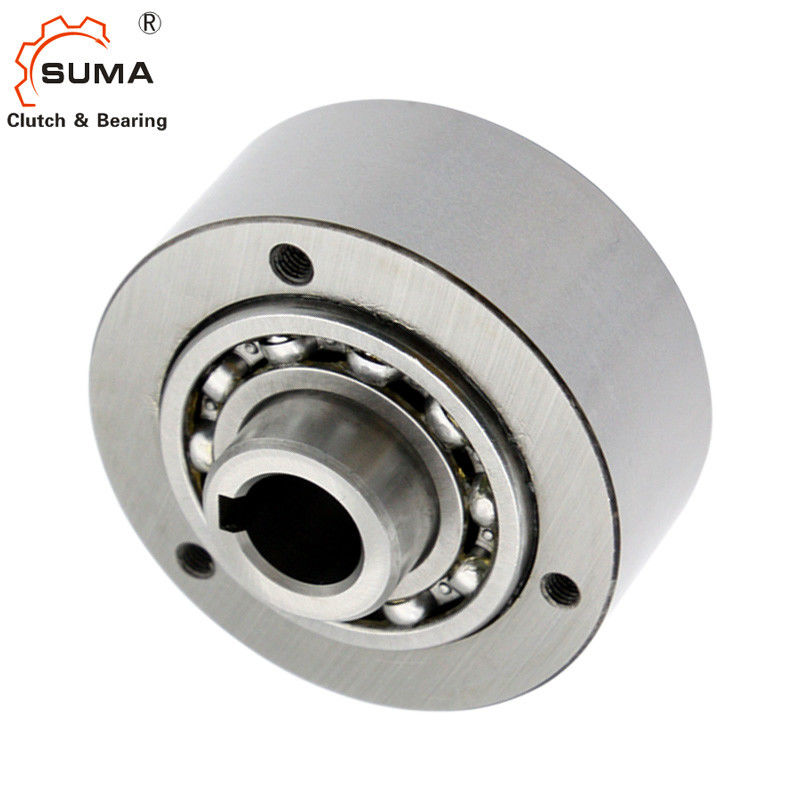

Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania
  • Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania
  • Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania
  • Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania
  • Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania
Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania

Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu GLP12 GLP12
Szczegóły Produktu
Nazwa produktu:
Łożysko sprzęgła rozrządu GL12 GLP12
Obsługiwane łożyska:
tak
Materiał:
Stal łożyskowa GCr15
Rozmiar:
12*62*42mm
Moment obrotowy:
55Nm
Gwarancja:
1 ROK
Pakiet:
Pudełko kartonowe / Pudełko drewniane
waga:
0,5 kg
High Light:

Sprzęgło krzywkowe GLP12

,

sprzęgło krzywkowe tolerancji H6

,

łożysko sprzęgła krzywkowego GL12

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD80-USD120 PER PIECE
Szczegóły pakowania
Pudełko kartonowe / Pudełko drewniane
Czas dostawy
7-15 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

GL12 GLP12 Sprag H6 Tolerancja 55 Nm Sprzęgło krzywkowe cofania

Cechy

Wolnobiegi typu GL mają łożyska kulkowe serii 160.., które służą do centrowania bieżni wewnętrznej z bieżnią zewnętrzną.siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą wpustu oraz z bieżni zewnętrznej na obszar zewnętrzny za pomocą śrub.tolerancje wału muszą wynosić h6 lub j6, a tolerancje bieżni zewnętrznej h7.Przed uruchomieniem wolnobiegi należy nasmarować smarem lub olejem, zgodnie z instrukcjami podanymi na stronie 12. Każdy wolnobieg jest dostarczany z dwoma papierowymi uszczelkami, które należy włożyć między bieżnię zewnętrzną a kołnierze.Jeśli nie są używane, wolnobieg może zostać poważnie uszkodzony.

Dane techniczne

Nazwa produktu Łożysko przegubowe jednokierunkowe GL GLP
Model GL GLP
Materiał GCr15
Pakiet Pudełko kartonowe / drewniane pudełko, koło pasowe itp.
Zasady płatności TT.L/C, D/A, D/P, Western Union
Czas dostawy 2-4 dni na próbkę, 7 dni na duże zamówienie

Wymiary i pojemności

Model dH7 Dh6 L L1 L2 D1 D2 D3 z g*
nMAX min-1		 TN Opór
moment obrotowy		 Waga
mm Wewnętrzny
wyścigi		 Zewnętrzny
wyścigi		 Nm Nm Kg
GL 12 12 62 42 27 20 42 20 51 3 ɸ5,5 4000 5600 55 0,11 0,5
GL 15 15 68 52 32 28 47 25 56 3 M5 3700 5300 125 0,15 0,8
GL 20 20 75 57 39 34 55 30 64 4 M5 2700 4600 181 0,18 1,0
GL 25 25 90 60 40 35 68 40 78 4 M6 2200 3600 288 0,36 1,5
GL 30 30 100 68 48 43 75 45 87 6 M6 1800 3300 500 0,40 2,2
GL 35 35 110 74 51 45 80 50 96 6 M6 1500 3000 735 0,60 3,0
GL 40 40 125 86 59 53 90 55 108 6 M8 1200 2600 1040 0,84 4,6
GL 45 45 130 86 59 53 95 60 112 8 M8 1000 2400 1125 0,94 4,7
GL 50 50 150 94 72 64 110 70 132 8 M8 850 2200 2125 1,28 7,2
GL 55 55 160 104 72 66 115 75 138 8 M10 750 2000 2625 1,50 8,6
GL 60 60 170 114 89 78 125 80 150 10 M10 650 1900 3500 1,60 10,5
GL 70 70 190 134 108 95 140 90 168 10 M10 550 1700 5750 3.60 13,5
GL 80 80 210 144 108 100 160 105 185 10 M10 500 1600 8500 3.60 18,2
GL 90 90 230 158 125 115 180 120 206 10 M12 450 1500 14500 6.80 28,5
GL 100 100 270 182 131 120 210 140 240 10 M16 350 1250 20000 8.80 42,5
GL 120 120 310 202 152 140 240 160 278 12 M16 300 1100 25000 12.00 56,0
GL 130 130 310 212 168 152 240 160 278 12 M16 250 1000 31250 12.50 65,0
GL 150 150 400 246 194 180 310 200 360 12 M20 200 800 70000 13.50 138,0
t max = 2 x T n
rowek wpustowy DIN 6885 str. 1
*GL12 posiada 3 otwory przelotowe ø5,5
1) Rasa wewnętrzna jest szybsza niż rasa zewnętrzna
2) wyścig zewnętrzny jest szybszy niż wyścig wewnętrzny
Model dH7 Dh6 L L1 L2 D1 D2 D3 z g* bH8 t
nMAX min-1		 TN Opór
moment obrotowy		 Waga
mm mm Wewnętrzny
wyścigi		 Zewnętrzny
wyścigi		 Nm Nm Kg
GLP 12 12 62 42 27 20 42 20 51 3 ɸ5,5 4 2 4000 5600 55 0,11 0,5
GLP 15 15 68 52 32 28 47 25 56 3 M5 5 3 3700 5300 125 0,15 0,8
GLP 20 20 75 57 39 34 55 30 64 4 M5 6 3,5 2700 4600 181 0,18 1,0
GLP 25 25 90 60 40 35 68 40 78 4 M6 8 4 2200 3600 288 0,36 1,5
GLP 30 30 100 68 48 43 75 45 87 6 M6 8 4 1800 3300 500 0,40 2,2
GLP 35 35 110 74 51 45 80 50 96 6 M6 10 5 1500 3000 735 0,60 3,0
GLP 40 40 125 86 59 53 90 55 108 6 M8 12 5 1200 2600 1040 0,84 4,6
GLP 45 45 130 86 59 53 95 60 112 8 M8 14 5,5 1000 2400 1125 0,94 4,7
GLP 50 50 150 94 72 64 110 70 132 8 M8 14 5,5 850 2200 2125 1,28 7,2
GLP 55 55 160 104 72 66 115 75 138 8 M10 16 6 750 2000 2625 1,50 8,6
GLP 60 60 170 114 89 78 125 80 150 10 M10 18 7 650 1900 3500 1,60 10,5
GLP 70 70 190 134 108 95 140 90 168 10 M10 20 7,5 550 1700 5750 3.60 13,5
GLP 80 80 210 144 108 100 160 105 185 10 M10 22 9 500 1600 8500 3.60 18,2
GLP 90 90 230 158 125 115 180 120 206 10 M12 25 9 450 1500 14500 6.80 28,5
GLP 100 100 270 182 131 120 210 140 240 10 M16 28 10 350 1250 20000 8.80 42,5
GLP 120 120 310 202 152 140 240 160 278 12 M16 32 11 300 1100 25000 12.00 56,0
GLP 130 130 310 212 168 152 240 160 278 12 M16 32 11 250 1000 31250 12.50 65,0
GLP 150 150 400 246 194 180 310 200 360 12 M20 36 12 200 800 70000 13.50 138,0

t max = 2 x T n
rowek wpustowy DIN 6885 str. 1
*GLP12 posiada 3 otwory przelotowe ø5,5
1) Rasa wewnętrzna jest szybsza niż rasa zewnętrzna
2) wyścig zewnętrzny jest szybszy niż wyścig wewnętrzny

Kino

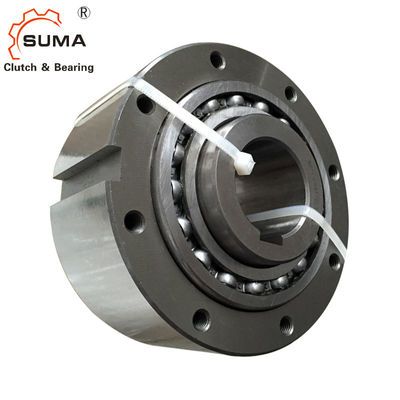

Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania 2

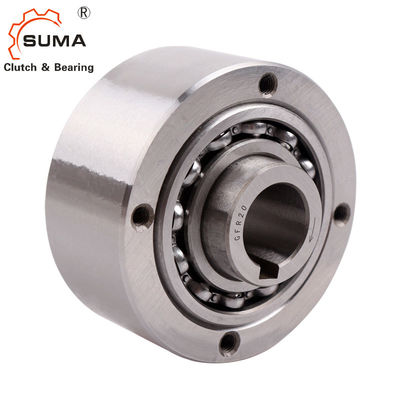

Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania 3

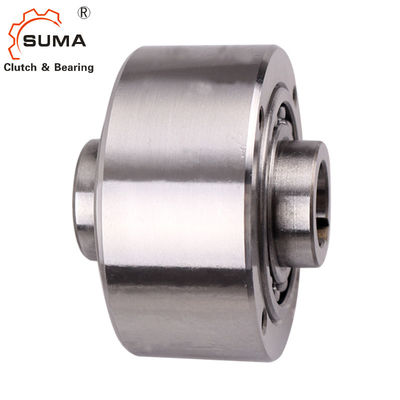

Seria GL GL12 GLP12 Sprag H6 Tolerancja 55 Nm sprzęgła krzywkowego cofania 4
