Łożysko sprzęgła krzywkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | SMZ20 |

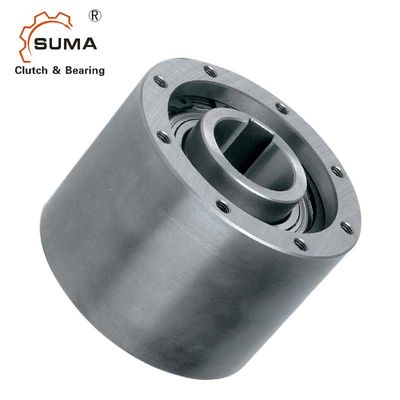

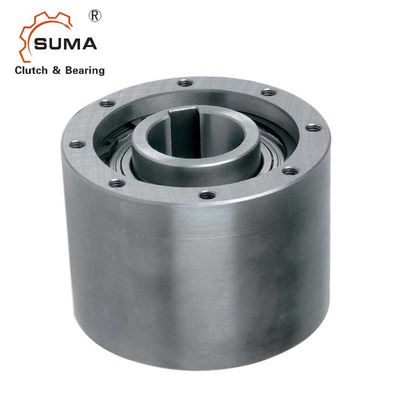

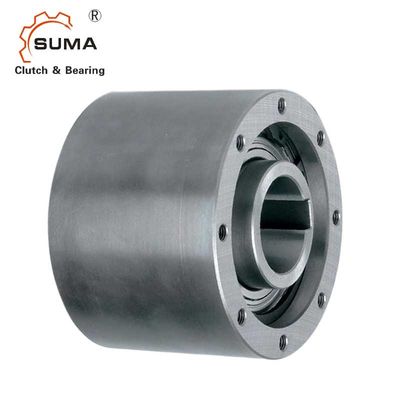

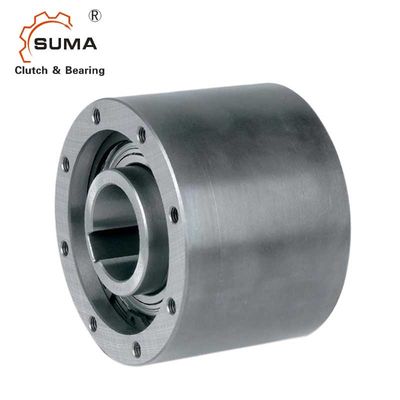

SMZ20 Uszczelnione łożysko tolerancyjne sprzęgła krzywkowego 67MM G6
Cechy
Typ SMZ jest uszczelnionym wolnobiegiem typu sprężynowego, łożyskowanym na dwóch łożyskach smarowanych smarem serii 60..ZZ.
Jednostki dostarczane są nasmarowane smarem, gotowe do instalacji.Jednostki SMZ są przeznaczone do wielu zastosowań, do różnych zastosowań.Na następnej stronie przedstawiono typowy układ montażowy.Bieżnia wewnętrzna jest osadzona na wale.Wewnętrzną średnicę bieżni zewnętrznej (wymiar D4) należy wykorzystać jako rejestr montażowy dla połączonych części (koło zębate, koło pasowe, koło zębate, ramię reakcyjne...).Czop montażowy powinien mieć tolerancję g6.
Wymiary i pojemności
| Rodzaj | Rozmiar |
|
Prędkości przekraczania |
|
Waga | ||||||||||
| SMZ | dH7 | TKN1) | Nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m | |
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| 20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7,6 | 2 | |
| 30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8,9 | 3,7 | |
| 35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8,7 | 4,8 | |
| 45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8.4 | 6,2 | |
| 60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9,1 | 10.2 | |
| 70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8,6 | 13.2 | |
UWAGI
1) T max = 2 &razy;T KN
»Patrz Wybór na stronach 10 do 13
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
»Patrz instrukcje montażu i konserwacji
strony 16 do 19
Montaż i sprzęganie
