| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SUMA |
| Orzecznictwo: | ISO SGS |
| Numer modelu: | RIZ30 RIZ30 |
| Minimalne zamówienie: | 1 |
| Cena: | USD98-USD130 PER PIECE |
| Szczegóły pakowania: | karton |
| Czas dostawy: | 7-10 dni |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| Możliwość Supply: | 1000 sztuk miesięcznie |
| Nazwa produktu: | Łożysko sprzęgła rozrządu RIZ30 RINZ30 | Materiał: | Stal łożyskowa GCr15 |
|---|---|---|---|
| Waga jednostkowa: | 2,3 kg | Rozmiar: | 30*100*68mm |
| Gwarancja: | 1 ROK | Prędkość wybiegu: | 9000 obr/min |
| Moment obrotowy: | 375Nm | OEM: | Zaakceptować |
| High Light: | Sprzęgło z łożyskiem wałeczkowym 9000RPM,sprzęgło z łożyskiem wałeczkowym RIZ30,1 kierunkowe sprzęgło jednokierunkowe |
||

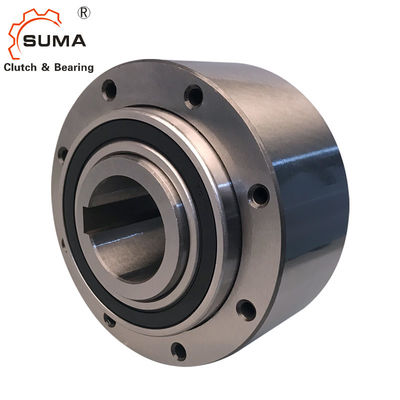

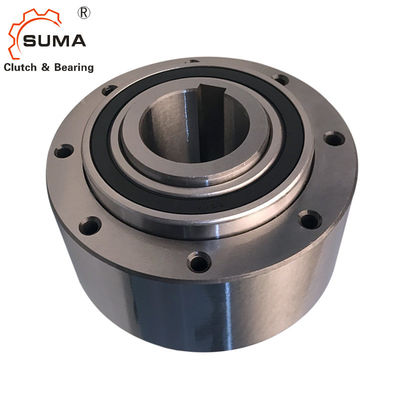

RIZ30 9000RPM Wolne koła 1 sprzęgło z łożyskiem kierunkowym
Funkcja
Typy RIZ, RINZ są wolnobiegami odśrodkowymi typu „sprag” z obracającą się bieżnią wewnętrzną.Nadaje się do zastosowań ze sprzęgłem jednokierunkowym lub sprzęgłem jednokierunkowym.Tylko bieżnia wewnętrzna jest przeznaczona do swobodnego toczenia.
Jednostki te są częścią systemu modułowego Stieber.Są one łożyskowane za pomocą łożysk serii 60.., smarowane smarem i wyposażone w uszczelki ZZ.Jednostki dostarczane są standardowo nasmarowane smarem i gotowe do instalacji w pozycji poziomej lub pionowej.Typy RIZ, RINZ są przeznaczone do stosowania z osłonami serii G.Kolejne strony zawierają dalsze ważne informacje dotyczące korzystania z tego typu urządzenia.
Jeśli urządzenie ma być montowane w obudowie, w której dostępne jest smarowanie olejowe, należy podać typ RIW, RIWN.Pokrywy serii F typu GFR, GFRN są wówczas stosowane bez uszczelnień wału.
Wymiary i pojemności
| Rodzaj | Rozmiar |
|
Prędkości |
|
Numer |
|
Waga | ||||
| RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimx4) | Dh7 | z | L 1 | L | t | |
| [mm] | [Nm] | [min-1 ] | [min-1 ] | [min-1 ] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
| 30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2,3 | |
| 35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
| 40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4,8 | |
| 45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7,5 | |
| 60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12,7 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14,5 | |
| 80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
| 90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29,5 | |
| 100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42,5 | |
| 130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 | |
UWAGI
1) T max = 2 &razy;T KN »Patrz Wybór na stronach 10 do 13
2) Ta maksymalna dopuszczalna prędkość przenoszenia momentu obrotowego n max nie może zostać przekroczona podczas przenoszenia momentu obrotowego
3) Ta minimalna dopuszczalna prędkość wybiegu n imin nie powinna być zmniejszana podczas pracy ciągłej.Możliwe zmniejszenie tej minimalnej prędkości na żądanie
4) Przekroczenie bieżni wewnętrznej Keyway zgodnie z DIN 6885.1 »Patrz instrukcje montażu i konserwacji
