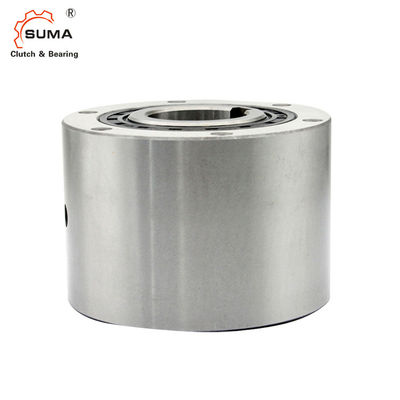

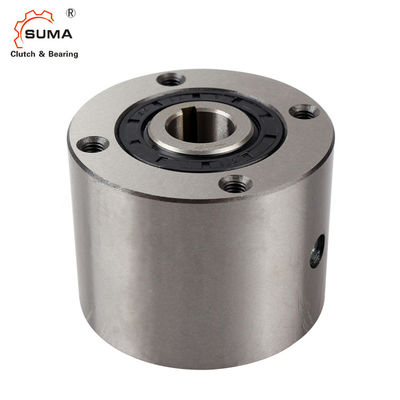

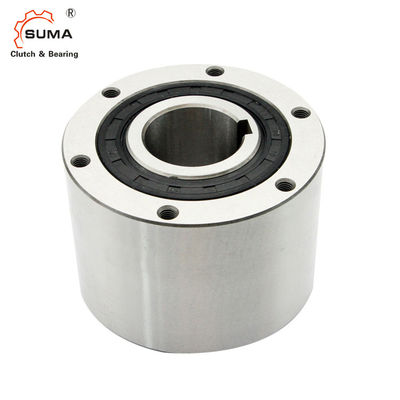

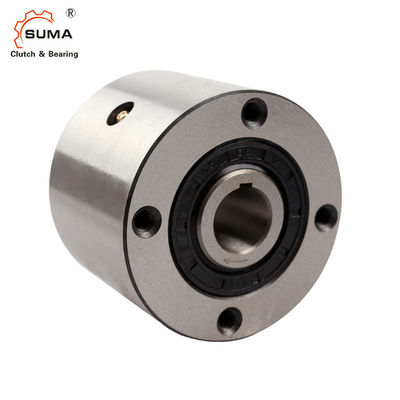

Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag
  • Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag
  • Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag
  • Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag
  • Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag

Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu MX22
Szczegóły Produktu
Nazwa produktu:
Łożysko sprzęgła rozrządu MX22
Obsługiwane łożyska:
tak
Materiał:
Stal łożyskowa GCr15
Rozmiar:
22*95*80mm
Moment obrotowy:
78,4 Nm
Gwarancja:
1 ROK
Pakiet:
Pudełko kartonowe / Pudełko drewniane
Prędkość obrotowa:
1200 obr/min
High Light:

Łożysko sprzęgła krzywkowego MX22

,

łożysko sprzęgła krzywkowego 1200 obr./min

,

krzywka sprzęgła MX22l

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD100-USD180 PER PIECE
Szczegóły pakowania
Pudełko kartonowe / Pudełko drewniane
Czas dostawy
7-15 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Opis produktu

MX22 Press Fit 80MM Wolnobieg 1200RPM Łożysko sprzęgła krzywkowego



Montując sprzęgło na wale, naciskaj na wewnętrzną końcówkę bieżni sprzęgła, ale nigdy na bieżnię zewnętrzną.
Właściwy dobór sprzęgła krzywkowego zapewnia dokładną wydajność indeksowania.W celu dokładniejszego działania może być również wymagane urządzenie hamujące i urządzenie do blokowania ruchu wstecznego.

Tolerancja otworu piasty powinna wynosić H6 lub H7.

Wymiary i pojemności

Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag 0



Model Moment obrotowy
Pojemność

Maks.

Indeksowanie

Rozmiar otworu A B
(h7)
C PCD
D
mi F S

Smarowanie
Rozmiar korka wypełniającego×

Poziom

Bezwładność
Wewnętrzny
Wyścigi
Ciągnąć
Moment obrotowy
Olej Waga
śr. Wpust
(Nm) (cykl/min) (kg·m2) (Nm) (ml) (kg)
MX22 78,4 1200 22 6 × 2,8 80 95 77 80 12 35 16 M6XP1.0 0,00015 0,47 80 3,3
MX35 235 1200 35 10 × 33 90 125 87 110 12 50 16 M6XP1.0 0,000625 1,36 110 6,4
MX50 441 1200 50 14 × 3,8 100 155 97 140 14 70 16 M8XP1.25 0,00275 2,68 190 10,6
MX70 784 1200 70 20 × 4,9 127 200 124 180 15 100 20 M8XP1.25 0,013 5.15 340 21,3

Montaż i sprzęganie

Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag 1

Instalacja i użytkowanie
1. W celu montażu włożyć sprzęgło w otwór piasty koła pasowego, koła zębatego lub ramienia reakcyjnego i wkręcić śruby (wysokie napięcie) w gwintowane otwory w czołowej powierzchni sprzęgła.Zobacz ilustrację po prawej.
2. W przypadku sprzęgieł serii MX wymagane jest pasowanie wtłaczane do zastosowań indeksujących, ale przy pasowaniu wtłaczanym nie może przekraczać 0,025 mm.
3. Wyreguluj bok klucza, aby ściśle pasował do rowka, ale pozostaw luz między górną częścią klucza a rowkiem.



Kino

Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag 2

Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag 3

Łożysko krzywkowe sprzęgła jednokierunkowego MX22 Sprag 4
