| Nazwa produktu: | Łożysko sprzęgła dwukierunkowego IR16 | Materiał: | Stal łożyskowa GCr15 |
|---|---|---|---|
| Moment obrotowy: | 15nm | Prędkość obrotowa: | 100 obr/min |
| Waga jednostkowa: | 0,22 kg | Gwarancja: | 1 ROK |
| Rozmiar: | 15*48*20,4mm | OEM: | Zaakceptować |
| High Light: | Łożyska wykonane na zamówienie IR16,Łożyska dwukierunkowe wykonane na zamówienie,Nieodwracalne łożyska o rozmiarze niestandardowym |
||

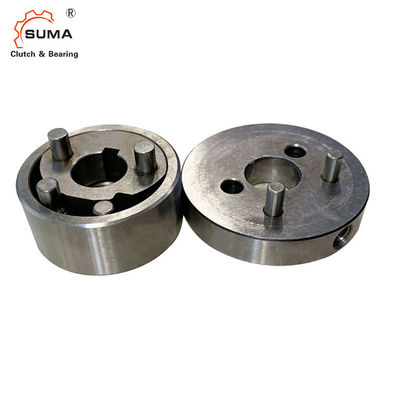

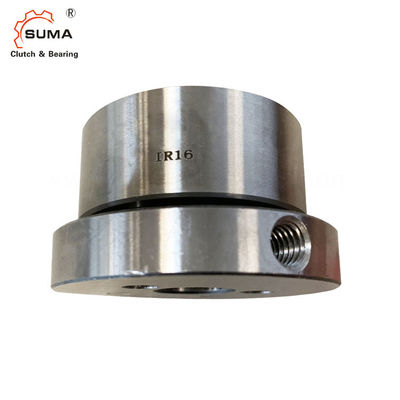

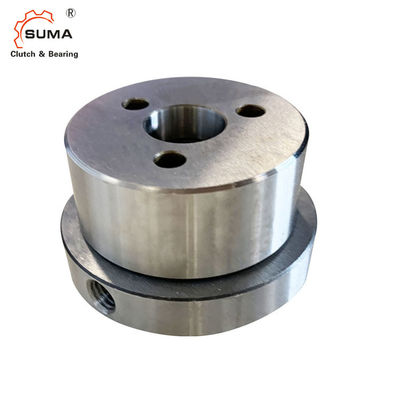

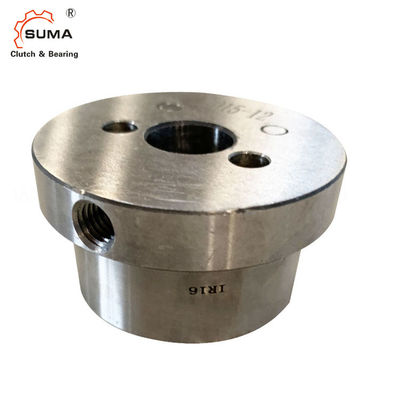

IR16 Nieodwracalne zamki Dwukierunkowe Łożyska wykonane na zamówienie
Cechy
Irreversible Locks IR to dwukierunkowe wolnobiegi rolkowe z łożyskowaniem.Są gotowe do instalacji.
Nieodwracalne zamki IR stosowane są jako:
➧ Dwukierunkowe blokady zwrotne
Momenty nominalne do 100 Nm.
Otwory do 35 mm.
Podczas gdy normalne wolne koło przenosi momenty obrotowe od strony napędzającej lub napędzanej tylko w jednym kierunku obrotu, w przypadku nieodwracalnej blokady IR część napędzająca może napędzać
wał w obu kierunkach obrotu.Występuje jednak działanie blokujące przeciw odwrotnemu momentowi obrotowemu pochodzącemu z napędzanej części, niezależnie od kierunku obrotu, w którym jest on wywierany.
Wymiary i pojemności
|
Wolnobieg Rozmiar |
Rodzaj |
Nominalny moment obrotowy |
Znudzony mm |
A* mm |
B* mm |
C mm |
D mm |
mi mm |
G** | L mm |
M1 mm |
M2 mm |
N mm |
O mm |
P mm |
Q mm |
R mm |
T** mm |
V mm |
Z** |
Waga kg |
| IR 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
| IR 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
| IR 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
| IR 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
Maksymalny przenoszony moment obrotowy jest 2 razy większy od podanego momentu nominalnego.
* Rowek wpustowy zgodnie z DIN 6885, strona 1 •Tolerancja szerokości rowka JS10.
** Z = Liczba otworów gwintowanych G na kole podziałowym T.
Montaż i sprzęganie
Zawór, który w przedstawionym przykładzie jest zaworem sterującym lub odcinającym, jest regulowany w kierunku otwierania lub zamykania za pomocą pokrętła.
Blokada nieodwracalna zapobiega niekontrolowanym przesunięciom położenia zaworu pod wpływem ciśnienia wywieranego przez medium płynące w rurze.
Użycie nieodwracalnych zamków nie ogranicza się do zaworów obsługiwanych ręcznie i można ich również używać z regulatorami zmotoryzowanymi.W tym przypadku istnieje szczególna zaleta polegająca na tym, że silnik momentu obrotowego musi być zaprojektowany tak, aby dostarczał tylko moment regulacyjny, który jest ogólnie niski, ponieważ wszystkie stojące i nagłe momenty wsteczne są pochłaniane przez nieodwracalną blokadę.
