| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SUMA |
| Orzecznictwo: | ISO SGS |
| Numer modelu: | KI164 |
| Minimalne zamówienie: | 1 |
| Cena: | USD10-USD20 PER PIECE |
| Szczegóły pakowania: | karton |
| Czas dostawy: | 3-5 dni |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| Możliwość Supply: | 1000 sztuk miesięcznie |
| Nazwa produktu: | Łożysko sprzęgła jednokierunkowego KI164 | Moment obrotowy: | 0,8-2,9 Nm |
|---|---|---|---|
| Prędkość obrotowa: | 6000-10000 obr/min | Waga jednostkowa: | 0,008-0,019 kg |
| Gwarancja: | 1 ROK | Rozmiar: | 4*16*10mm |
| Materiał: | Stal łożyskowa GCr15 | OEM: | Zaakceptować |
| High Light: | Niestandardowa produkcja łożysk Sprag,niestandardowa produkcja łożysk wolnobiegu,1-drożne łożyska o niestandardowym rozmiarze |
||

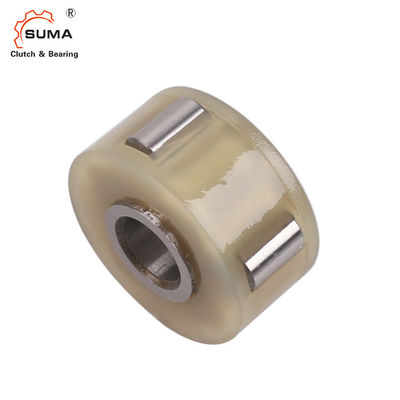

KI164 1Way Sprag Wolnobieg Wytwarzanie niestandardowego łożyska
Cechy
Typ KI to wolnobieg typu rolkowego.Jest to zespół składający się z bieżni wewnętrznej i rolek osadzonych w koszyku poliamidowym.Tego typu jednostki nie można zdemontować.Przeznaczony jest do małych mechanizmów w urządzeniach biurowych lub maszynach pakujących do montażu wewnątrz przekładni lub paszy
rolki.
Jako bieżnia zewnętrzna używana jest średnica wewnętrzna koła zębatego lub rolki podającej.Wymagane jest dodatkowe podparcie łożyska, a wolnobieg nie może być obciążony osiowo;przykłady montażu przedstawiono na następnej stronie.Rasa zewnętrzna nie musi być hartowana;min.wytrzymałość: 700 N/mm2
Chropowatość powierzchni nie przekroczy 22 CLA. Montaż na wale może być pasowany na wcisk z tolerancją r6 lub pasowany klejem z luzem od 0,02 do 0,05 mm.
Rozmiary 8 mm i większe mogą być dostarczane z rowkiem klinowym. Zakres temperatur: –40°C do +100°C (praca ciągła). Szczytowe temperatury +120°C są dopuszczalne przez krótkie okresy czasu.
Dane techniczne
| Nazwa produktu | Łożysko sprzęgła jednokierunkowego KI164 |
| Model | KI164 |
| Materiał | GCr15 |
| Wewnętrzna średnica | 4mm |
| Średnica zewnętrzna | 16mm |
| Grubość | 10mm |
| Moment obrotowy | 0,8Nm |
| Wewnętrzna prędkość przekroczenia wyścigu | 1000 obr/min |
| Prędkość wyprzedzania wyścigu zewnętrznego | 8000 obr/min |
| Waga | 0,008 kg |
| Struktura | Typ rolki |
| Podanie | Maszyna tekstylna, wentylatory, wentylatory, maszyna drukarska |
| Pakiet | Pudełko kartonowe, pudełko drewniane lub dostosowane |
| Zasady płatności | TT.L/C, D/A, D/P, Western Union, Paypal |
| Czas dostawy | 2-4 dni na próbkę, 7 dni na duże zamówienie |
Wymiary i pojemności
|
Rodzaj |
Rozmiar |
Wewnętrzna średnica |
TKN1) (Nm) |
Prędkość wybiegu |
Średnica zewnętrzna |
L1 (mm) |
L (mm) |
Waga |
|
|
KI |
dH7 (mm) |
Nimax2) (min-1) |
Namax3) (min-1) |
DH7 (mm) |
(kg) |
||||
| 164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
| 165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
| 194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
| 195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
| 196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
| 268* | 8 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
| 269* | 9 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
| 2610* | 10 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 | |
UWAGI
1) T max = 2 &razy;T KN
»Patrz Wybór na stronach 10 do 13
*) Może być również dostarczony z rowkiem wg DIN 6885.1
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Montaż i sprzęganie
