Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: SUMA
Orzecznictwo: ISO SGS
Numer modelu: MZ60
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: USD160-USD200 PER PIECE
Szczegóły pakowania: Pudełko kartonowe / Pudełko drewniane
Czas dostawy: 7-15 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, Paypal
Nazwa produktu: |
Łożysko sprzęgła rozrządu MZ60 |
Obsługiwane łożyska: |
tak |
Materiał: |
Stal łożyskowa GCr15 |
Rozmiar: |
60*155*102mm |
Moment obrotowy: |
2110Nm |
Gwarancja: |
1 ROK |
Pakiet: |
Pudełko kartonowe / Pudełko drewniane |
OEM: |
Zaakceptować |
Nazwa produktu: |
Łożysko sprzęgła rozrządu MZ60 |
Obsługiwane łożyska: |
tak |
Materiał: |
Stal łożyskowa GCr15 |
Rozmiar: |
60*155*102mm |
Moment obrotowy: |
2110Nm |
Gwarancja: |
1 ROK |
Pakiet: |
Pudełko kartonowe / Pudełko drewniane |
OEM: |
Zaakceptować |

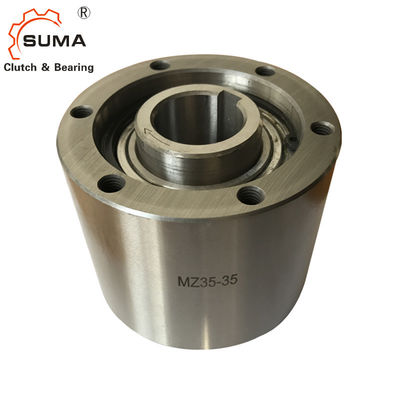

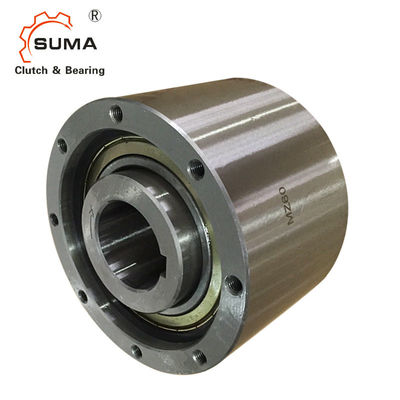

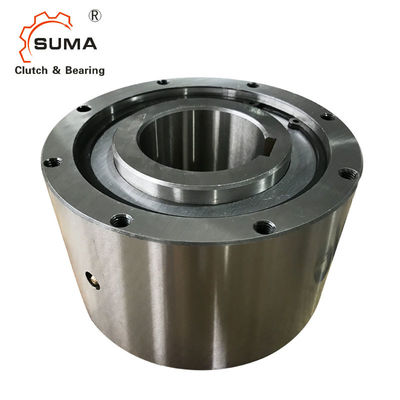

Sprzęgło krzywkowe sprzęgła jednokierunkowego MZ60
Cechy
Typ MZ jest uszczelnionym wolnobiegiem typu sprężynowego, łożyskowanym za pomocą dwóch smarowanych smarem łożysk serii 60..ZZ.Jednostki dostarczane są nasmarowane smarem, gotowe do instalacji.Jednostki MZ są przeznaczone do wielu zastosowań, do różnych zastosowań.Na następnej stronie przedstawiono typowy układ montażowy.Bieżnia wewnętrzna jest osadzona na wale.Wewnętrzną średnicę bieżni zewnętrznej należy wykorzystać jako rejestr montażowy dla łączonych części (koła zębatego, koła pasowego, przekładni, ramienia reakcyjnego...).Czop montażowy powinien mieć tolerancję g6.
Dane techniczne
| Przedmiot | MZ60 |
| Materiał | GCr15 |
| Średnica otworu | 60 mm |
| Średnica zewnętrzna | 155 mm |
| Szerokość | 102 mm |
| Moment obrotowy | 2110 Nm |
| Przeciągnij moment obrotowy | 0,98 Nm |
| Waga | 10,2 kg |
| Pakiet | Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania |
Wymiary i pojemności
| Model |
Moment obrotowy (Nm) |
Przeciągnij moment obrotowy (Nm) |
Maksymalne przekroczenie (obr/min) |
Maksymalne indeksowanie (cykl/nin) |
Nudziarz rozmiar |
A |
C |
B |
F |
(M6) |
G |
PCD D |
S |
HM Liczba gwintowane otwory ×Rozmiar ×Rozstaw |
Waga (kg) |
||
| Wewnętrzny wyścig | Rasa zewnętrzna | śr. (H7) |
klucz sposób |
||||||||||||||
| MZ15 | 186 | 0,2 | 2200 | 900 | 150 | 15 | 5×2,3 | 62 | 60 | 68 | 25 | 47 | 5,5 | 58 | 10 | 6-M5×0,8 | 1,4 |
| MZ17 | 215 | 0,2 | 2000 | 800 | 150 | 17 | 5×2,3 | 66 | 64 | 75 | 28 | 52 | 6,3 | 64 | 10 | 6-M5×0,8 | 1,8 |
| MZ20 | 323 | 0,29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7,6 | 68 | 12 | 6-M6×1,0 | 2,0 |
| MZ30-22 | 735 | 0,39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8,9 |
88 |
16 |
6-M8×1,25 |
3,7 |
| MZ30-25 | 25 | 8×3,3 | |||||||||||||||
| MZ30 | 30 | 10×3,3 | |||||||||||||||
| MZ35 | 1080 | 0,49 | 1700 | 300 | 150 | 35 | 10×3,3 | 87 | 85 | 110 | 50 | 80 | 8,7 | 95 | 16 | 6-M8×1,25 | 4,8 |
| MZ45-40 | 1620 | 0,69 | 1700 | 300 | 150 | 40 | 12×3,3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-M8×1,25 |
6,2 |
| MZ45 | 45 | 14×3,3 | |||||||||||||||
| MZ60-50 | 2110 | 0,98 | 1600 | 250 | 150 | 50 | 14×3,8 | 102 | 100 | 155 |
80 |
125 |
9,1 |
140 |
16 |
8-M8×1,25 |
10.2 |
| MZ60-55 | 55 | 16×4,3 | |||||||||||||||
| MZ60 | 60 | 18×4,4 | |||||||||||||||
| MZ70-65 | 3040 | 1,27 | 1300 | 250 | 150 | 65 | 18×4,4 | 105 |
103 |
175 |
95 |
145 |
8,6 |
162 |
16 |
8-M8×1,25 |
13.2 |
| MZ70 | 70 | 20×4.9 | |||||||||||||||
Montaż i sprzęganie
