Łożysko sprzęgła rozprężnego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | GFK30 FGK30 |

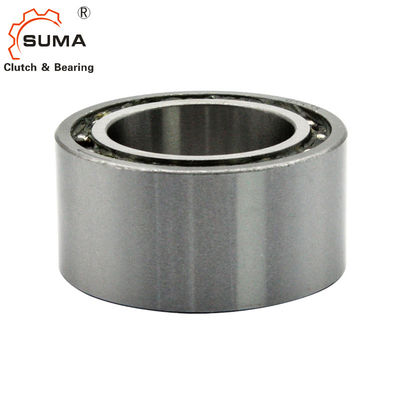

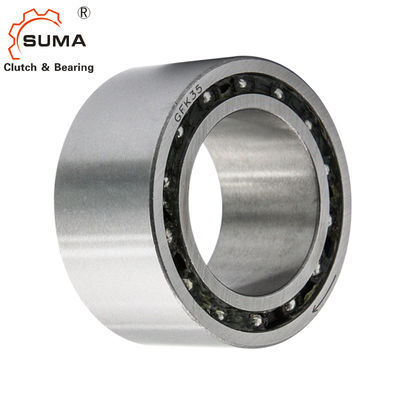

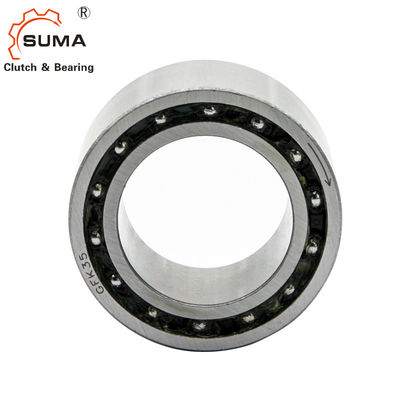

Łożysko sprzęgła krzywkowego GFK30 FGK30 w jedną stronę
Cechy
Sprzęgło jednokierunkowe GFK30 Może być używane jako:
1. sprzęgło jednokierunkowe
2. sprzęgło jednokierunkowe
3. sprzęgło indeksujące
Wymiary i pojemności
| Rodzaj | Rozmiar |
TKN1) |
Prędkości przekroczenia |
Łożysko seria
|
Masa | Waga | |||||||
|
Rolki dyn. |
kulki dyn. |
Rolki stat. |
kulki stat. |
||||||||||
GFK |
d | nimax2) | namax3) | C | C | C0 | C0 | D | L | r | |||
| [mm] | [Nm] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 | |
UWAGI
1) Tmax = 2 × TKN
» Patrz Wybór na stronach 10 do 13
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
» Patrz instrukcje montażu i konserwacji na stronach 16 do 19
