Łożysko sprzęgła rozprężnego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | MZEU30K E5+E5 |

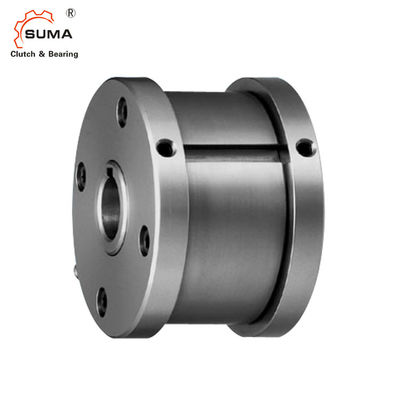

MZEU30 E5 + E5 Kołnierze 735Nm Łożysko sprzęgła rozporowego w jedną stronę
Instalacja i użytkowanie
1. Sprzęgło jest dostarczane ze sprzęgłem krzywkowym typu Basic, dwoma kołnierzami E5 i zestawem kołnierzy jako oddzielne części.
2. Sprawdź kierunek obrotów i zamocuj kołnierz E5 do sprzęgła za pomocą śruby.
3. Podczas montażu koła zębatego, przekładni i innego wyposażenia do sprzęgła, zainstaluj je na bieżni zewnętrznej i zamocuj wpust pomiędzy wyposażeniem a bieżnią zewnętrzną.
4. Zalecamy tolerancję H7 dla otworu koła zębatego, przekładni lub innego wyposażenia.
5. Przymocuj kołnierz E5 po przeciwnej stronie do sprzęgła za pomocą śrub.
6. Montując sprzęgło na wale po przeciwnej stronie, można zmienić kierunek obrotów.
7. Podczas montażu sprzęgła na wale naciskaj na bieżnię wewnętrzną, ale nigdy na bieżnię zewnętrzną.
8. W przypadku aplikacji indeksujących o dużej prędkości (powyżej 50 c/min) zaleca się zastosowanie mocnej sprężyny.
Wymiary i pojemności
Model |
Miasto |
Maks.Przekroczenie | Ciągnąć Moment obrotowy |
Rozmiar otworu |
Wpust |
A |
B |
BF |
C |
D |
F |
L |
M |
b |
t1 |
walka |
|
|
Wewnętrzny Wyścig |
Zewnętrzny Wyścig |
||||||||||||||||
| Nm | obr/min | obr/min | Nm | H7 |
Wewnętrzny Wyścig |
h7 | C | P10 | (kg) | ||||||||
| MZEU 12K E5+E5 | 60 | 2000 | 1000 | 0,20 | 12 | 4X1,8 | 42 | 62 | 70 | 20 | 51 | 20 | 0,8 | 10,0 | 4 | 2,5 | 0,5 |
| MZEU 15K E5+E5 | 100 | 1800 | 900 | 0,20 | 15 | 5X2,3 | 52 | 68 | 76 | 28 | 56 | 25 | 0,8 | 11,0 | 5 | 3,0 | 0,8 |
| MZEU 20K E5+E5 | 245 | 1600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 84 | 34 | 64 | 30 | 0,8 | 10,5 | 6 | 3,5 | 1.2 |
| MZEU 25K E5+E5 | 425 | 1600 | 600 | 0,33 | 25 | 8X3,3 | 60 | 90 | 99 | 35 | 78 | 40 | 0,8 | 11,5 | 8 | 4.0 | 1,8 |
| MZEU 30K E5+E5 | 735 | 1500 | 500 | 0,39 | 30 | 8X3,3 | 68 | 100 | 109 | 43 | 87 | 45 | 1,0 | 11,5 | 8 | 4.0 | 2,6 |
| MZEU 35K E5+E5 | 1015 | 1400 | 300 | 0,49 | 35 | 10X3,3 | 74 | 110 | 119 | 45 | 96 | 50 | 1,0 | 13,5 | 10 | 5.0 | 3.2 |
| MZEU 40K E5+E5 | 1350 | 1400 | 300 | 0,59 | 40 | 12X3,3 | 86 | 125 | 135 | 53 | 108 | 55 | 1,3 | 15,5 | 12 | 5.0 | 4,8 |
| MZEU 45K E5+E5 | 1620 | 1400 | 300 | 0,69 | 45 | 14X3,8 | 86 | 130 | 140 | 53 | 112 | 60 | 1,3 | 15,5 | 14 | 5,5 | 6,2 |
| MZEU 50K E5+E5 | 2070 | 1300 | 250 | 0,79 | 50 | 14X3,8 | 94 | 150 | 160 | 64 | 132 | 70 | 1,3 | 14,0 | 14 | 5,5 | 8,2 |
| MZEU 55K E5+E5 | 2400 | 1300 | 250 | 0,88 | 55 | 16X4,3 | 104 | 160 | 170 | 66 | 138 | 75 | 1,5 | 18,0 | 16 | 6,0 | 9,5 |
| MZEU 60K E5+E5 | 2950 | 1200 | 250 | 0,98 | 60 | 18X 4,4 | 114 | 170 | 182 | 78 | 150 | 80 | 1,5 | 17,0 | 18 | 7,0 | 12,3 |
| MZEU 70K E5+E5 | 4210 | 1100 | 250 | 1,27 | 70 | 20X 4,9 | 134 | 190 | 202 | 95 | 165 | 90 | 1,8 | 18,5 | 20 | 7,5 | 18,1 |
| MZEU 80K E5+E5 | 5170 | 800 | 200 | 1,38 | 80 | 22X5,4 | 144 | 210 | 222 | 100 | 185 | 105 | 1,8 | 21,0 | 22 | 9,0 | 23,1 |
| MZEU 90K E5+E5 | 12000 | 450 | 150 | 4,70 | 90 | 25X5,4 | 158 | 230 | 242 | 115 | 206 | 120 | 2,0 | 20,5 | 25 | 9,0 | 28,1 |
| MZEU100K E5+E5 | 17600 | 400 | 130 | 5.39 | 100 | 28X6,4 | 182 | 270 | 282 | 120 | 240 | 140 | 2,0 | 30,0 | 28 | 10,0 | 46,3 |
| MZEU130K E5+E5 | 24500 | 320 | 110 | 6,76 | 130 | 32X7,4 | 212 | 310 | 322 | 152 | 278 | 160 | 2,5 | 29,0 | 32 | 11,0 | 70,2 |
| MZEU150K E5+E5 | 33800 | 240 | 80 | 8.13 | 150 | 36X8,4 | 246 | 400 | 412 | 180 | 360 | 200 | 2,5 | 32,0 | 36 | 12,0 | 146,3 |
