Łożysko sprzęgła rozprężnego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | SF18-13,5 |

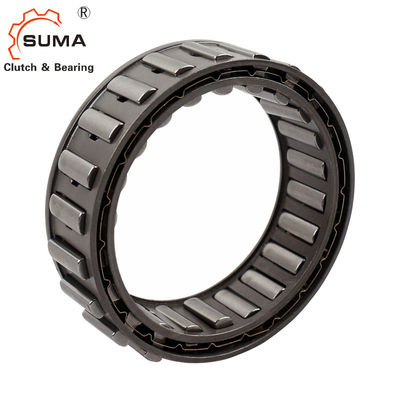

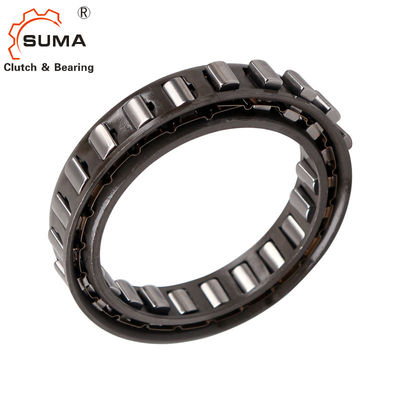

SF18-13.5 Wolnobiegi klatkowe Łożysko odśrodkowe sprzęgła rozprężnego
Cechy
Wolnobiegi klatkowe SF to wolnobiegi sprężynowe, które należy
zainstalowany między dostarczonym przez klienta wnętrzem a
pierścienie zewnętrzne.
Wolnobiegi SF są używane jako:
➧Przystanki ochronne
➧ Sprzęgła wybiegowe
➧ Indeksowanie wolnobiegów
Oprócz standardowego typu dwa inne
dostępne są typy o wydłużonej żywotności.
Momenty nominalne do 93 000 Nm.
Wymiar i pojemność
| Rozmiar wolnobiegu |
Rodzaj
|
Nominalny moment obrotowy MN Nm |
Rodzaj | Nominalny moment obrotowy MN Nm |
Rodzaj | Nominalny moment obrotowy MN Nm |
Sprag lift-off na zewnętrznym pierścieniu prędkość min-1 |
J mm |
D mm |
B mm |
K mm |
Ilość gałązek | Waga kg |
| SF18-13,5 | J | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
| SF23-13,5 | J | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
| SF27-13,5 | J | 160 | JT | 160 | J Z | 100 | 3600 | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
| SF31-13,5 | J | 170 | JT | 170 | J Z | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
| SF32-21,5 | J | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
| SF37-14,5 | K | 270 | KT | 270 | KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
| SF42-21 | J | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
| SF44-14,5 | K | 500 | KT | 500 | KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
| SF46-21 | J | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
| SF50-18,5 | K | 680 | KT | 680 | KZ | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
| SF56-21 | J | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
| SF57-18,5 | K | 950 | KT | 950 | KZ | 800 | 2 000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
| SF61-21 | J | 1 300 | JT | 1 300 | J Z | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
| SF72-23,5 | K | 2 100 | KT | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
| SF82-25 | K | 2 300 | KT | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
| SF107-25 | K | 3 300 | KT | 3 300 | KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
| SF127-25 | K | 4 900 | KT | 4 900 | KZ | 4600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
| SF140-50 | S | 13 600 | ST | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
| SF140-63 | S | 18 000 | ST | 18 000 | SZ | 14 000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
| SF170-50 | S | 17 000 | ST | 17 000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
| SF170-63 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
| SF200-50 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
| SF200-63 | S | 29 000 | ST | 29 000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
| SF230-63 | S | 37 000 | ST | 37 000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
| SF270-50 | S | 35 000 | ST | 35 000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
| SF270-63 | S | 44 000 | ST | 44 000 | SZ | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
| SF340-50 | S | 45 000 | ST | 45 000 | SZ | 43 000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
| SF340-63 | S | 67 500 | ST | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
| SF380-50 | S | 57 000 | ST | 57 000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
| SF440-63 | S | 93 000 | ST | 93 000 | SZ | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
Teoretyczny nominalny moment obrotowy dotyczy tylko idealnej współśrodkowości między pierścieniem wewnętrznym i zewnętrznym.
Maksymalny przenoszony moment obrotowy jest 2 razy większy od podanego momentu nominalnego.Patrz strona 14 w celu określenia doboru momentu obrotowego.
Montowanie
Boczne prowadzenie wolnobiegów klatkowych może być realizowane przez ramię na pierścieniu zewnętrznym lub przez pierścienie ochronne lub tarcze ochronne, które są zamocowane na pierścieniu zewnętrznym.Zdolność przenoszenia momentu obrotowego można zwiększyć, jeśli kilka klatek jest ustawionych obok siebie.W takim przypadku należy skonsultować się z RINGSPANN w sprawie przenoszonych momentów obrotowych.Proszę zwrócić uwagę na uwagi techniczne na stronie 118 dotyczące torów jezdnych.
Przykład do zamówienia
Wolnobieg SF 44-14,5, typ standardowy:
&byk;SF 44-14,5 tys
