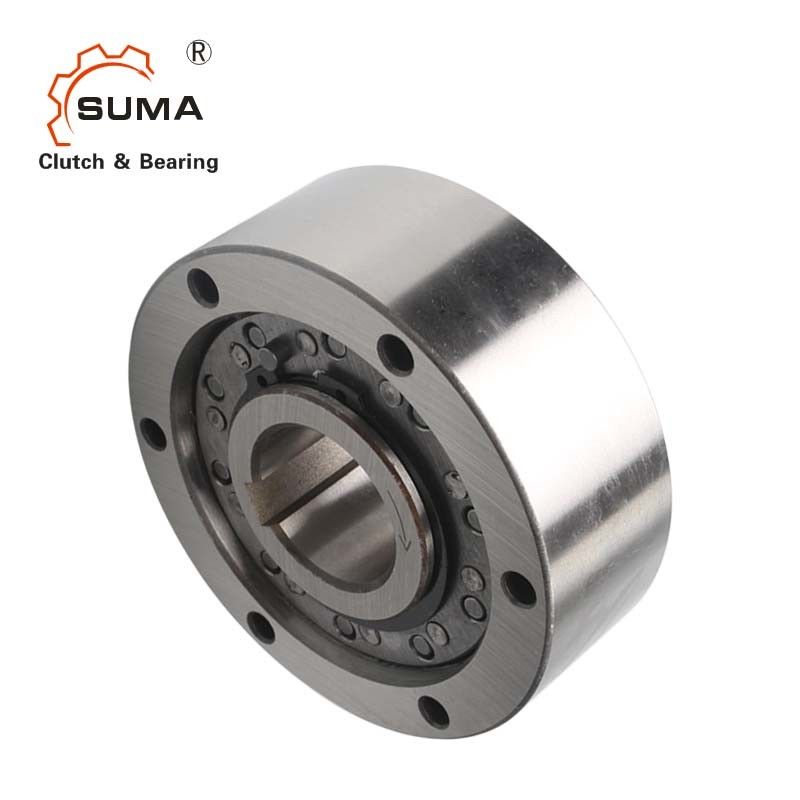

Łożysko sprzęgła jednokierunkowego RSCI 80 odśrodkowe 4000RPM
Cechy
Typ RSCI jest wolnobiegiem odśrodkowym typu „sprag” z obracającą się bieżnią wewnętrzną.Tylko bieżnia wewnętrzna jest przeznaczona do swobodnego toczenia.Jest to typ niesamodzielny.
Należy zapewnić łożyska, aby zapewnić współśrodkowość bieżni wewnętrznej i zewnętrznej przenoszącej obciążenia osiowe i promieniowe, jak pokazano na odwrocie.
Należy przestrzegać limitów koncentryczności i bicia.Typ RSCI akceptuje wszystkie rodzaje smarów obecnie stosowanych w urządzeniach do przenoszenia mocy.Możliwy jest montaż tych wolnobiegów bezpośrednio w skrzyniach biegów bez oddzielnego smarowania.Na ogół wystarcza mgła olejowa.Smarowanie smarem plastycznym może być dopuszczalne, jeśli urządzenie pracuje głównie w stanie wybiegu, tak jak w przypadku silników elektrycznych.
W przypadku zastosowania jako sprzęgło jednokierunkowe należy sprawdzić, czy prędkość wybiegu nie spadnie poniżej prędkości minimalnej podanej w tabeli charakterystyk.
Wymiar i pojemność
Rodzaj | Rozmiar | Prędkości | Nie. | Waga | |||||||||||||||||||
RS CI |
dH7 |
TK N1) |
n maks 2) |
n imin3) |
n imax4) |
D) | D1h6 | D2H7 | D3 | D4 | z | L | I | I1 | I4 | f*45° | dmin | m | tmin | I2 | I3 |
RS CI |
F8 |
mm | Nm | min-1 | min-1 | min-1 | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | kg | |||
20 | 212 | 315 | 750 | 15000 | 90 | 36 | 66 | 78 | M6 | 6 | 35 | 35 | 25 | 0 | 0,8 | 52 | 5 | 1 | 8 | 16 | 1,5 | 0,3 | |
25 | 319 | 300 | 725 | 14000 | 95 | 40 | 70 | 82 | M6 | 6 | 35 | 35 | 25 | 0 | 1 | 56 | 5 | 1 | 8 | 16 | 1,6 | 0,4 | |
30 | 375 | 290 | 700 | 11000 | 100 | 45 | 75 | 87 | M6 | 6 | 35 | 35 | 25 | 0 | 1,5 | 62 | 5 | 1 | 8 | 16 | 1,8 | 0,4 | |
35 | 550 | 280 | 670 | 11000 | 110 | 50 | 80 | 96 | M6 | 8 | 35 | 35 | 25 | 0 | 1,5 | 66 | 5 | 1 | 8 | 16 | 2,1 | 0,5 | |
40 | 800 | 260 | 630 | 8000 | 125 | 60 | 90 | 108 | M8 | 8 | 35 | 35 | 25 | 0 | 1,5 | 76 | 5 | 1 | 10 | 21 | 2,7 | 0,7 | |
45 | 912 | 255 | 610 | 7000 | 130 | 65 | 95 | 112 | M8 | 8 | 35 | 35 | 25 | 0 | 1,5 | 82 | 5 | 1 | 10 | 21 | 2,9 | 0,9 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 80 | 110 | 132 | M8 | 8 | 40 | 40 | 25 | 0 | 1,5 | 100 | 7,5 | 1 | 10 | 21 | 4.3 | 1 | |
60 | 2350 | 210 | 510 | 6000 | 175 | 85 | 125 | 155 | M10 | 8 | 60 | 50 | 36 | 5 | 2 | 110 | 12 | 2 | 12 | 35 | 6,5 | 1,8 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 100 | 140 | 165 | M10 | 12 | 60 | 50 | 36 | 5 | 2 | 120 | 12 | 2 | 12 | 35 | 8,6 | 1,9 | |
80 | 4500 | 180 | 440 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 36 | 5 | 2 | 140 | 17 | 3 | 12 | 35 | 12,5 | 2,6 | |
80M | 5800 | 155 | 375 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 46 | 5 | 2 | 140 | 12 | 2 | 12 | 35 | 13.1 | 2,6 | |
90 | 5600 | 170 | 410 | 3000 | 230 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 36 | 5 | 2,5 | 165 | 22 | 3 | 12 | 35 | 17,4 | 3 | |
90M | 8700 | 145 | 350 | 3000 | 245 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 46 | 5 | 2,5 | 160 | 17 | 2 | 12 | 35 | 18,3 | 3 | |
100 | 10500 | 145 | 355 | 3000 | 290 | 140 | 210 | 258 | M16 | 12 | 90 | 80 | 52,6 | 5 | 2,5 | 180 | 18,6 | 3 | 15 | 37 | 28 | 5 | |
100M | 16000 | 140 | 340 | 2400 | 290 | 170 | 210 | 258 | M16 | 12 | 90 | 80 | 63 | 5 | 2,5 | 200 | 13,5 | 2 | 12 | 35 | 30 | 5 | |
130 | 15750 | 135 | 330 | 2400 | 322 | 170 | 240 | 278 | M16 | 12 | 90 | 80 | 52,6 | 5 | 3 | 210 | 18,6 | 3 | 15 | 37 | 35 |
6 |
Uwagi:
1) T max = 2 × T KN
2) Ta maksymalna dopuszczalna prędkość przenoszenia momentu obrotowego nmax nie może zostać przekroczona podczas przenoszenia momentu obrotowego.
3) Ta minimalna dopuszczalna prędkość wybiegu ni imin nie powinna być zmniejszana podczas pracy ciągłej.
Możliwe zmniejszenie tej minimalnej prędkości na żądanie
4) Najazdy bieżni wewnętrznej Rowek wg DIN 6885.1
5) Tolerancja +1
Pokrowiec F8 należy zamawiać osobno
