ASNU20 NFS20 TFS20 GCr15 Wolnobieg Łożysko sprzęgła rozporowego
  • ASNU20 NFS20 TFS20 GCr15 Wolnobieg Łożysko sprzęgła rozporowego

ASNU20 NFS20 TFS20 GCr15 Wolnobieg Łożysko sprzęgła rozporowego

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu ASNU20 NFS20 TFS20
Szczegóły Produktu
Nazwa produktu:
Łożysko sprzęgła rozporowego ASNU20 NFS20 TFS20
Materiał:
Stal łożyskowa GCr15
Moment obrotowy:
78Nm
Prędkość obrotowa:
3100 obr./min
Waga jednostkowa:
0,19 kg
Gwarancja:
1 ROK
Rozmiar:
20*52*21mm
OEM:
Zaakceptować
High Light:

Łożysko sprzęgła rozprężnego ASNU20

,

łożysko sprzęgła rozprężnego GCr15

,

jednokierunkowe łożysko rozporowe TFS20

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD150-USD200 PER PIECE
Szczegóły pakowania
Drewniane pudło
Czas dostawy
10-15 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

             ASNU20 NFS20 TFS20 GCr15 Wolnobieg Łożysko sprzęgła rozporowego

Cechy

ASNU NFS TFS to bezłożyskowa rolka z wolnym kołem.Łożyska są podporą obciążenia osiowego i promieniowego.Smarowanie i uszczelnienie musi być również zapewnione przez instalację.

Ponieważ sprzęgło jednokierunkowe ASNU NFS jest sprzęgłem rolkowym bez łożyskowania, łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma dodatnią tolerancję n6, aby zapewnić pasowanie wtłaczane w obudowie H7.

Dane techniczne

Nazwa produktu jednokierunkowe łożysko sprzęgła
Model ASNU20
Materiał Stal chromowana GCr15
Wewnętrzna średnica 20mm
Średnica zewnętrzna 52mm
Moment obrotowy 78Nm
Waga 0,19 kg
Pakiet Pudełko kartonowe / pudełko drewniane
Zasady płatności TT.L/C, D/A, D/P, Western Union
Czas dostawy 10-15 dni

Wymiary i pojemności



Rodzaj Rozmiar



TKN1)

Przekroczenie

Prędkości



Waga



Przeciągnij moment obrotowy

ASNU

(NFS)

dH7 Nimax2) namax3) Dn6 D5 L b t s mi f TR
[mm] [Nm] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
8 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,07 1,6
12 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,06 1,6
15 30 2400 3600 42 37 18 5 1,8 2,4 0,8 0,3 0,11 1,9
17 49 2300 3400 47 40 19 5 2,3 2,4 1.2 0,8 0,15 1,9
20 78 2100 3100 52 42 21 6 2,3 2,4 1.2 0,8 0,19 1,9
25 125 1700 2600 62 51 24 8 2,8 2,4 1.2 0,8 0,38 5,6
30 255 1400 2200 72 60 27 10 2,5 2,4 1,8 1 0,54 14
35 383 1200 1900 80 70 31 12 3,5 2,4 1,8 1 0,74 16
40 538 1100 1700 90 78 33 12 4.1 2,5 1,8 1 0,92 38
45 780 1000 1600 100 85 36 14 4,6 2,5 1,8 1 1.31 43
50 1013 850 1350 110 92 40 14 5,6 2,5 1,8 1 1,74 55
60 1825 750 1050 130 110 46 18 5,5 3,6 2,6 1,5 2,77 110
70 2300 600 950 150 125 51 20 6,9 3,6 2,6 1,5 4.16 140
80 3275 550 850 170 140 58 20 7,5 3,6 2,6 1,5 6.09 180
90 5325 500 750 190 160 64 20 8 3,6 2,6 2 8,2 230
100 7250 450 680 215 175 73 24 8,5 3,6 2,6 2 12,6 380
120 13500 370 550 260 215 86 28 10 3,6 2,6 2,5 22 650
150 26625 300 460 320 260 108 32 12 3,6 3,6 2,5 42 1000
200 44500 230 350 420 350 138 45 16 7,6 3,6 3 93 2000


UWAGI

ASNU8-12, rowek wpustowy ASNU200 wg DIN 6885. 1,

inne rozmiary wg DIN 6885.3
1) T max = 2 &razy;T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego

Przykład montażu


Kino

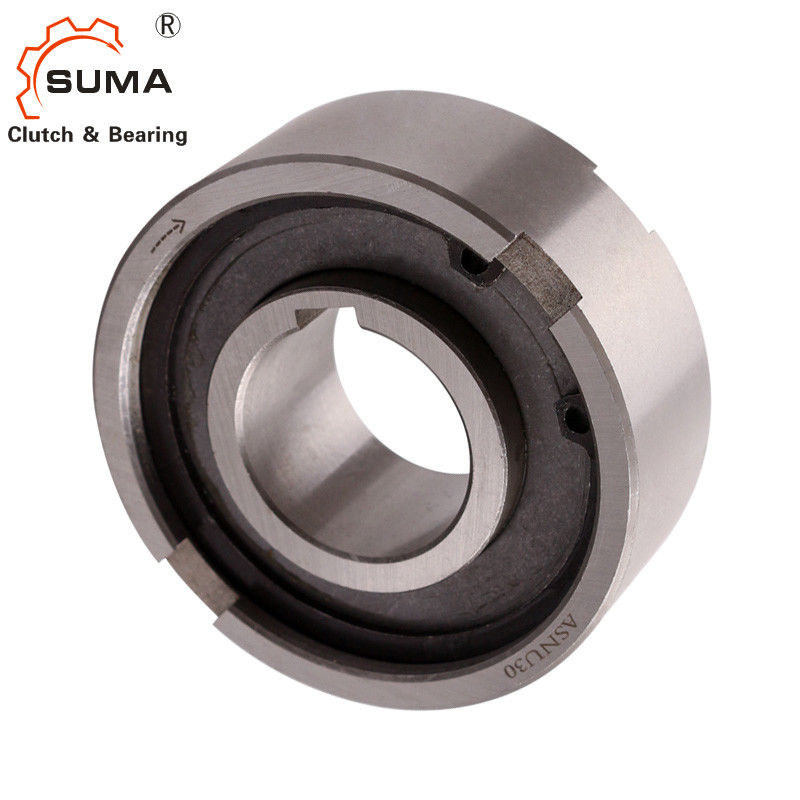

ASNU20 NFS20 TFS20 GCr15 Wolnobieg Łożysko sprzęgła rozporowego 2

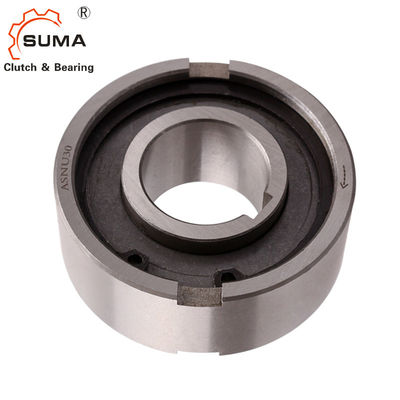

ASNU20 NFS20 TFS20 GCr15 Wolnobieg Łożysko sprzęgła rozporowego 3
