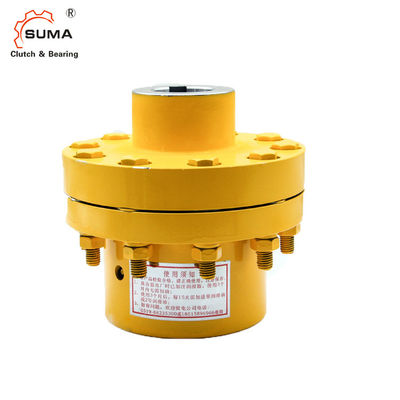

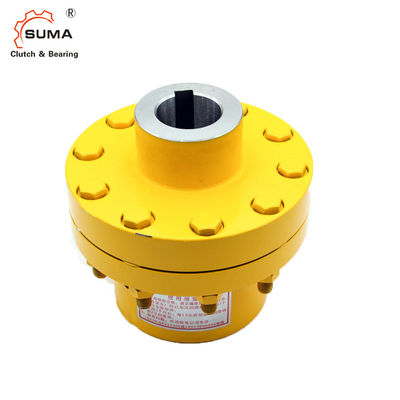

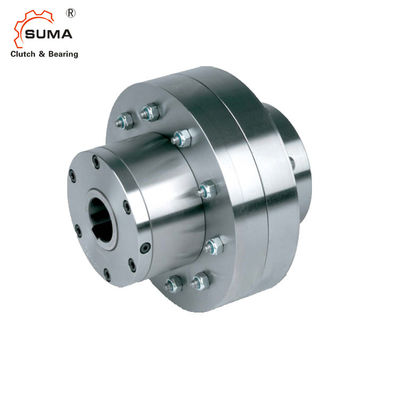

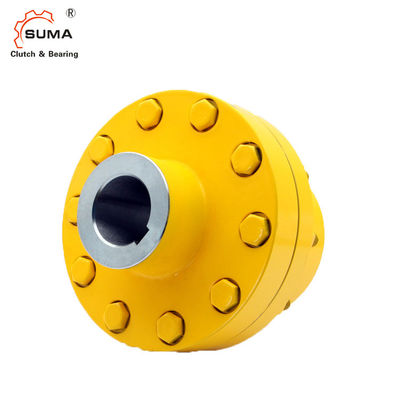

Samodzielne łożysko sprzęgła jednokierunkowego KEED2
Cechy
Typ AL..KEED2 jest wolnobiegiem typu rolkowego, samodzielnym, uszczelnionym i łożyskowanym na dwóch łożyskach serii 160...Urządzenie dostarczane jest nasmarowane olejem.
Ta kombinacja jest używana jako sprzęgło jednokierunkowe, jak pokazano na odwrocie.W tej konstrukcji standardowe wolne koło AL jest połączone ze sprzęgłem elastycznym do montażu w linii.
Typ KEE to wysokowydajne sprzęgło stosowane do tłumienia drgań skrętnych i do przyjmowania niewspółosiowości bez nadmiernego obciążenia łożyska.Pokrywa D2 służy do zamykania jednostki.Jest wyposażony w dwie śruby do napełniania, spuszczania i poziomowania oleju.Zalecamy, aby urządzenie było dostarczane zmontowane.
Proszę określić kierunek obrotu bieżni wewnętrznej, patrząc od kołnierza D2.Zapoznaj się z katalogiem producenta, aby sprawdzić dobór sprzęgła.
Dane techniczne
Nazwa produktu | jednobiegowe łożysko sprzęgła |
Model | AL30 KEED2 |
Materiał | GCr15 |
Wewnętrzna średnica | 30mm |
Średnica zewnętrzna | 100mm |
Wewnętrzna prędkość przekroczenia wyścigu | 4100 obr/min |
Prędkość wyprzedzania wyścigu zewnętrznego | 1300 obr/min |
Waga | 11 kg |
Moment obrotowy | 500Nm |
Podanie | Reduktor, drukarka, maszyna tekstylna, przenośnik taśmowy, przemysł solny |
Pakiet | Drewniane pudełko, rura, koło pasowe itp. |
Zasady płatności | TT.L/C, D/A, D/P, Western Union, Paypal |
Wymiary i pojemności
Rodzaj | Rozmiar |
|
|
Prędkości przekraczania |
|
Waga | |||||
AL..KEED2 | dH7 | KEE | TKN | nimx1) | namax2) | dKH7 | D | L1 | D6 | L6 | |
[mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
12 | 2 | 55 | 2500 | 6000 | 12...25 | 62 | 42 | 97 | 35 | 3 | |
15 | 3 | 122 | 1900 | 6000 | 16...30 | 68 | 52 | 112 | 40 | 4.4 | |
20 | 3 | 122 | 1600 | 5600 | 16...30 | 75 | 57 | 112 | 40 | 4,6 | |
25 | 4 | 288 | 1400 | 4500 | 20...40 | 90 | 60 | 130 | 50 | 6,4 | |
30 | 5 | 500 | 1300 | 4100 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 725 | 1100 | 3800 | 25...65 | 110 | 74 | 190 | 75 | 17 | |
40 | 6 | 1025 | 950 | 3400 | 25...65 | 125 | 86 | 190 | 75 | 19 | |
45 | 6 | 1050 | 900 | 3200 | 25...65 | 130 | 86 | 190 | 75 | 19 | |
50 | 7 | 1750 | 850 | 2800 | 30...75 | 150 | 92 | 225 | 90 | 31 | |
55 | 8 | 2625 | 720 | 2650 | 35...90 | 160 | 104 | 270 | 100 | 47 | |
60 | 8 | 2750 | 680 | 2450 | 35...90 | 170 | 114 | 270 | 100 | 49 | |
70 | 10 | 5750 | 580 | 2150 | 45...110 | 190 | 134 | 340 | 140 | 90 | |
80 | 11 | 8500 | 480 | 1900 | 55...125 | 210 | 144 | 380 | 160 | 107 | |
90 | 12 | 13750 | 380 | 1700 | 65...140 | 230 | 158 | 440 | 180 | 170 | |
100 | 14 | 20000 | 350 | 1450 | 75...160 | 270 | 182 | 500 | 200 | 230 | |
120 | 16 | 30000 | 250 | 1250 | 85...180 | 310 | 202 | 560 | 220 | 330 | |
150 | 18 | 43750 | 180 | 980 | 95...200 | 400 | 246 | 640 | 250 | 500 | |
200 | 22 | 97500 | 120 | 750 | 125...250 | 520 | 326 | 880 | 320 | 965 | |
250 | 28 | 250000 | 100 | 620 | 160...320 | 610 | 396 | 1160 | 400 | 1725 | |
ALM..KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20...40 | 90 | 60 | 130 | 50 | 6,4 |
30 | 5 | 588 | 1000 | 2500 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 838 | 900 | 2400 | 25...65 | 110 | 74 | 190 | 75 | 17 |
UWAGA
1) Przekroczenie wyścigu wewnętrznego
2) Przekroczenie wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
Przy zamówieniu proszę podać otwór ødk i kierunek
obrót widziany ze strzałki „A”: „R”;Wewnętrzne przekroczenia wyścigu w
kierunek zgodny z ruchem wskazówek zegara, „L„Wewnętrzne przekroczenia wyścigu w przeciw-
Zgodnie z ruchem wskazówek zegara
»Patrz instrukcje montażu i konserwacji
