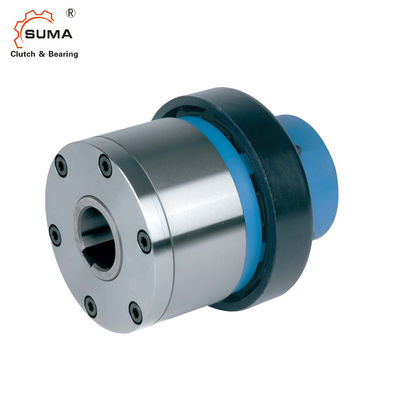

ESG2 Wybieg GCr15 Indeksujące sprzęgło jednokierunkowe
Funkcja
Typ RIZ..ESG2 jest wolnobiegiem odśrodkowym typu sprężynowego, gdy bieżnia wewnętrzna jest wybiegiem.Tylko ten wyścig jest przeznaczony do swobodnej jazdy.
Jest to samodzielna jednostka przeznaczona do zastosowań ze sprzęgłem jednokierunkowym.Zwykle używany w napędach pełzających, w których prędkość dobiegu jest wysoka, ale prędkość napędu jest niska i nie przekracza maksymalnej prędkości jazdy określonej w tabeli.
Jest to typ RIZ (więcej informacji na stronie 84) wyposażony w elastyczne sprzęgło ES i osłonę G2.Typ ES to wytrzymałe sprzęgło, ekonomiczne i odpowiednie do wielu zastosowań.
Bieżnia wewnętrzna musi przekroczyć i będzie połączona z wałem napędzanej maszyny.Zamówione kompletne urządzenie jest dostarczane nasmarowane smarem, gotowe do instalacji poziomej lub pionowej.
Wymiary i pojemności
Rodzaj | Rozmiar |
|
|
Prędkości |
|
Waga | |||||
RIZ..ESG2 | dH7 | ES | TKN | nmaks1) | nmin2) | nmax3) | dK1H7 | D | L1 | b1 | |
[mm] | [Nm] | [min-1 ] | [min-1 ] | [min-1 ] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
30 | 10 | 80 | 290 | 700 | 9000 | 10.. 45 | 100 | 68 | 17 | 5 | |
35 | 16 | 250 | 280 | 670 | 8500 | 10.. 50 | 110 | 74 | 19 | 6,6 | |
40 | 25 | 400 | 260 | 630 | 7500 | 15.. 55 | 125 | 86 | 22 | 9,9 | |
45 | 40 | 625 | 255 | 610 | 6700 | 20.. 60 | 130 | 86 | 26 | 11,3 | |
50 | 63 | 1000 | 235 | 560 | 6000 | 20.. 70 | 150 | 94 | 30 | 16,7 | |
60 | 100 | 1600 | 210 | 510 | 5300 | 25.. 75 | 170 | 114 | 35 | 24 | |
70 | 160 | 2500 | 195 | 470 | 4000 | 30.. 80 | 190 | 134 | 41 | 32,5 | |
80 | 400 | 5000 | 155 | 375 | 4000 | 45.. 100 | 210 | 144 | 56 | 52 | |
90 | 630 | 7500 | 145 | 350 | 3000 | 60.. 120 | 230 | 158 | 64 | 78 | |
100 | 1000 | 12500 | 140 | 340 | 2400 | 75.. 140 | 270 | 182 | 75 | 136 | |
130 | 1600 | 20000 | 130 | 320 | 2400 | 90.. 160 | 310 | 212 | 85 | 199 |
UWAGI
1) Ta maksymalna dopuszczalna prędkość przenoszenia momentu obrotowego n max nie może zostać przekroczona podczas przenoszenia momentu obrotowego
2) Rasa wewnętrzna
Ta minimalna dopuszczalna prędkość wybiegu n min nie powinna być zmniejszana w przypadku pracy ciągłej.
Możliwe zmniejszenie tej minimalnej prędkości na żądanie
3) Rasa wewnętrzna
Rowek wpustowy zgodny z DIN 6885.11
Przy zamówieniu należy podać średnicę otworu i kierunek obrotu dk patrząc od strzałki „A”: „R”Wewnętrzny wyścig
przekroczenia w kierunku zgodnym z ruchem wskazówek zegara, „L„Wyścig wewnętrzny przekroczy w kierunku przeciwnym do ruchu wskazówek zegara »Patrz instrukcje montażu i konserwacji
