FB 82 GCr15 One Way Sprag 750 Nm sprzęgło nadbiegowe
  • FB 82 GCr15 One Way Sprag 750 Nm sprzęgło nadbiegowe

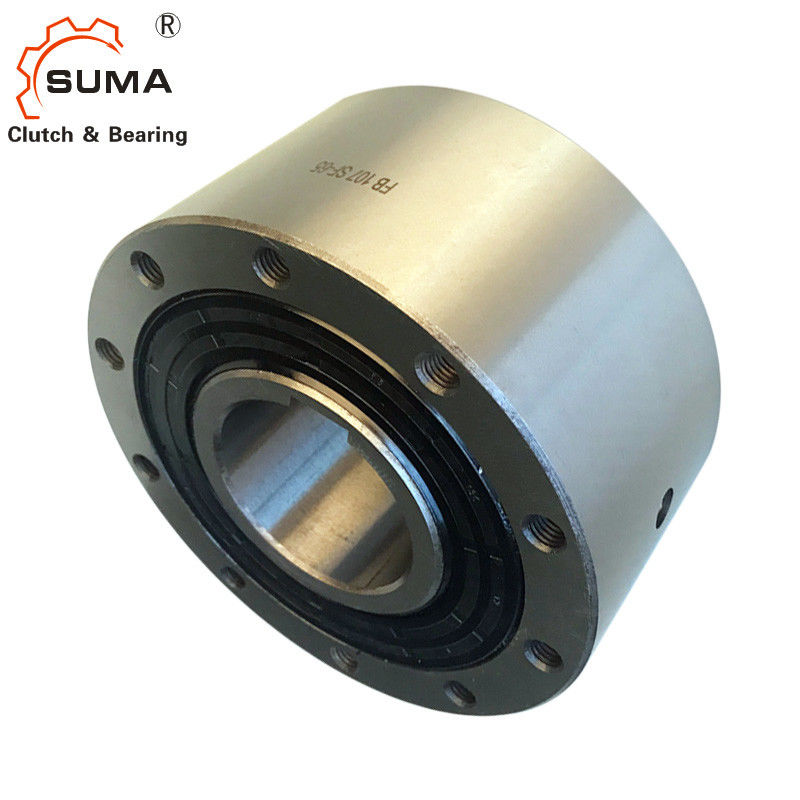

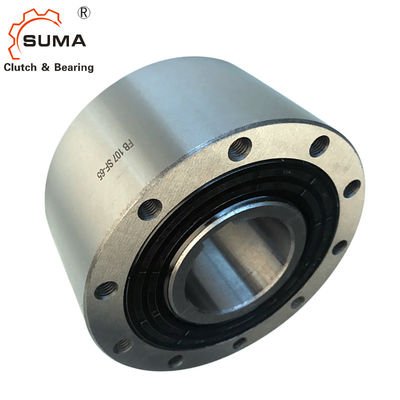

FB 82 GCr15 One Way Sprag 750 Nm sprzęgło nadbiegowe

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu FB82
Szczegóły Produktu
Nazwa produktu:
Łożysko sprzęgła rozrządu FB82
Obsługiwane łożyska:
tak
Materiał:
Stal łożyskowa GCr15
Rozmiar:
25*90*50mm
Moment obrotowy:
750Nm
Gwarancja:
1 ROK
Pakiet:
Pudełko kartonowe / Pudełko drewniane
waga:
5,8 kg
Port:
Szanghaj Ningbo
High Light:

Sprzęgło nadbiegowe GCr15

,

sprzęgło nadbiegowe Sprag

,

sprzęgło wybiegowe FB 82

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD80-USD120 PER PIECE
Szczegóły pakowania
Pudełko kartonowe / Pudełko drewniane
Czas dostawy
7-15 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

FB 82 GCr15 One Way Sprag 750 Nm sprzęgło nadbiegowe

Cechy

Kompletne wolnobiegi FB to uszczelnione wolnobiegi z łożyskami kulkowymi.Dostarczane są napełnione olejem i gotowe do montażu. Wolne koła FB są używane jako:

➧Przystanki ochronne

➧ Sprzęgła wybiegowe

➧ Indeksowanie wolnobiegów

Oprócz typu standardowego dostępne są cztery inne typy, które zapewniają dłuższą żywotność i dokładność indeksowania.

Momenty nominalne do 160 000 Nm. Średnica otworów do 300 mm.Dostępnych jest wiele standardowych otworów.

Wymiary i pojemności

FB 82 GCr15 One Way Sprag 750 Nm sprzęgło nadbiegowe 0

Wolny

co?

węgorz Rozmiar

Ty

pe

Nie m

tor

tak
MN
Nm

M
Wewnętrzny

pierścień za darmo

obcasy/
nad

działa min-1

topór.

prędkość
Zewnętrzny

pierścień za darmo

obcasy/
nad

działa min-1

Ty

pe

Nie m

tor

tak
MN
Nm

Maks.prędkość
Wewnętrzny

pierścień za darmo

obcasy/
nad

działa min-1

Zewnętrzny

pierścień za darmo

obcasy/
nad

działa min-1

Ty

pe

Nie m

tor

tak
MN
Nm

Sprag

wyciąg-

wyłączony

w

Zajazd

er ring spe

ed min-1

Maks.prędkość
Wewnętrzny

pierścień za darmo

obcasy/
nad

działa min-1

Ou

ter pierścień dri

ves min-1

Ty

pe

Nie m

tor

tak
MN
Nm

Sprag

odlot

w

zewnętrzny

prędkość pierścienia min-1

Maks.prędkość
Zewnętrzny

pierścień za darmo

obcasy/
nad

działa min-1

Wewnętrzny

pierścień napędowy

es min-1

Ty

pe

Nie m

tor

tak
MN
Nm

FB 24 CF 45 4 800 5 500 CFT 45 4 800 5 500                     CFP 19
FB 29 CF 80 3 500 4 000 CFT 80 3 500 4 000                     CFP 31
FB 37 SF 200 2 500 2600 SFT 200 2 500 2600           CZ 110 850 3 000 340 SFP 120
FB 44 SF 320 1 900 2 200 SFT 320 1 900 2 200 DX 130 860 1 900 344 CZ 180 800 2600 320 SFP 180
FB 57 SF 630 1400 1 750 SFT 630 1400 1 750 DX 460 750 1400 300 LZ 430 1400 2 100 560 SFP 310
FB72 SF 1 250 1 120 1600 SFT 1 250 1 120 1600 DX 720 700 1 150 280 LZ 760 1 220 1 800 488 SFP 630
FB82 SF 1 800 1 025 1 450 SFT 1 800 1 025 1 450 DX 1 000 670 1 050 268 SFZ 1700 1 450 1600 580 SFP 750
FB 107 SF 2 500 880 1 250 SFT 2 500 880 1 250 DX 1 500 610 900 244 SFZ 2 500 1 300 1 350 520 SFP 1 250
FB 127 SF 5 000 800 1 150 SFT 5 000 800 1 150 SX 3 400 380 800 152 SFZ 5 000 1 200 1 200 480 SFP 3 100
FB 140 SF 10000 750 1 100 SFT 10000 750 1 100 SX 7 500 320 750 128 SFZ 10000 950 1 150 380 SFP 6 300
FB 200 SF 20 000 630 900 SFT 20 000 630 900 SX 23 000 240 630 96 SFZ 20 000 680 900 272 SFP 12 500
FB 270 SF 40 000 510 750 SFT 40 000 510 750 UX 40 000 210 510 84 SFZ 37 500 600 750 240 SFP 25 000
FB 340 SF 80 000 460 630 SFT 80 000 460 630
FB 440 SF 160 000 400 550 SFT 160 000 400 550

Maksymalny przenoszony moment obrotowy jest 2 razy większy od podanego momentu nominalnego.Patrz strona 14 w celu określenia doboru momentu obrotowego.

Rozmiar wolnobiegu mm mm Nudziarz
Standardowy mm
czerwony
mm
mm max.mm D mm F
mm
G** Hmm   L
mm
T
mm
Z**

Waga

kg

FB24 12 14*       14* 62 1,0 M 5   8 50 51   3 0,9
FB 29 15 17*       17* 68 1,0 M 5   8 52 56   3 1,1
FB37 14 16 18 20 22* 22* 75 0,5 M 6   10 48 65   4 1,3
FB44 20 22 25*     25* 90 0,5 M 6   10 50 75   6 1,9
FB57 25 28 30 32*   32* 100 0,5 M8   12 65 88   6 2,8
FB72 35 38 40 42*   42* 125 1,0 M8   12 74 108   12 5,0
FB82 35 40 45 50*   50* 135 2,0 M 10   16 75 115   12 5,8
FB107 50 55 60 65*   65* 170 2,5 M 10   16 90 150   10 11,0
FB127 50 60 70 75*   75* 200 3,0 M 12   18 112 180   12 19,0
FB140 65 75 80 90   95* 250 5,0 M 16   25 150 225   12 42,0
FB200 110 120       120 300 5,0 M 16   25 160 270   16 62,0
FB270 140         150 400 6,0 M 20   30 212 360   18 150,0
FB340 180         240 500 7,5 M 20   35 265 450   24 275,0
FB440 220         300 630 7,5 M 30   40 315 560   24 510,0

Rowek wpustowy zgodnie z DIN 6885, strona 1 •Tolerancja szerokości rowka JS10.

* Rowek wpustowy zgodnie z DIN 6885, strona 3 •Tolerancja szerokości rowka JS10.

** Z = Liczba otworów gwintowanych G na kole podziałowym T.

Montaż i sprzęganie

FB 82 GCr15 One Way Sprag 750 Nm sprzęgło nadbiegowe 1

Montowanie

Część mocująca klienta znajduje się na zewnętrznej średnicy D, a następnie jest przykręcana do czoła. Tolerancja wału musi wynosić ISO h6 lub j6, a tolerancja średnicy pilota D części mocującej musi wynosić ISO H7 lub J7.

Przykład do zamówienia

Wolnobieg rozmiar FB 72, typ z podnoszeniem sprężyny Z i otworem 38 mm: •FB 72 LZ, d = 38 mm

Przy zamawianiu rozmiaru wolnego koła FB 340 i FB440, proszę również określić kierunek wolnego biegu pierścienia wewnętrznego patrząc w kierunku X: •przeciwnie do ruchu wskazówek zegara wolny lub •zgodnie z ruchem wskazówek zegara wolny
