Miejsce pochodzenia | CHINY |
Nazwa handlowa | SUMA |
Orzecznictwo | ISO SGS |
Numer modelu | CKF-A50150 |

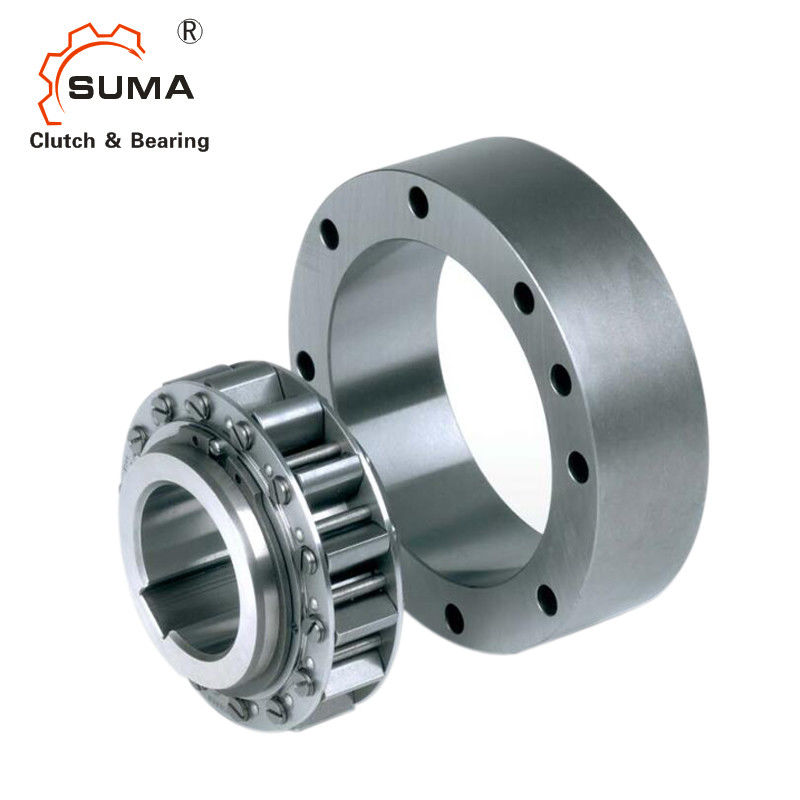

CKF-A50150 Jednokierunkowe łożysko wałeczkowe Łożysko sprzęgłowe dla przemysłu
Cechy
CKF-A to bezstykowe sprzęgło jednokierunkowe typu sprężynowego.Pierścień wewnętrzny jest przeznaczony do działania jednokierunkowego bez podparcia łożyska.Łożysko musi być zainstalowane, aby zapewnić współosiowość pierścienia wewnętrznego i zewnętrznego podczas użytkowania.
W przypadku stosowania w celu zapobiegania cofaniu, konieczne jest sprawdzenie, czy prędkość nie może być niższa niż minimalna dopuszczalna wartość przekroczenia prędkości, jak pokazano w poniższej tabeli.
Ten model służy głównie do zapobiegania cofaniu w warunkach pracy z dużą prędkością.Może być również stosowany do szybkoobrotowego sprzęgła jednokierunkowego i urządzenia przełączającego wolnoobrotowy napęd klinowy.
Dane techniczne
Przedmiot | CKF-A50150 |
Materiał | GCr15 |
Średnica otworu | 50 mm |
Średnica zewnętrzna | 150 mm |
Szerokość (B) | 40 mm |
Moment obrotowy | 1120 Nm |
Przekroczenie prędkości granicznej (wyścig wewnętrzny) | 4000 obr/min |
Przekroczenie prędkości granicznej (wyścig zewnętrzny) | 610 obr/min |
Waga | 4,7 kg |
Pakiet | Karton lub jako twoje wymagania |
Wymiary i pojemności
Rodzaj | Moment obrotowy Nm |
Przekroczenie Ograniczona prędkość obr/min |
d[H7] | D[h7] | e[H7] | F | G | C | B | A | n-d1 | b*tn | Waga [kg] |
|
z wyścigu | Wewnętrzny wyścig | |||||||||||||
CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2,8 | 1,50 |
CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3,3 | 1,60 |
CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3,3 | 1.80 |
CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3,3 | 2.10 |
CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6,6 | 12×3,3 | 2,90 |
CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9,0 | 14×3,8 | 3.10 |
CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9,0 | 14×3,8 | 4,70 |
CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9,0 | 16×4,3 | 5.40 |
CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11,0 | 18×4,4 | 8,5 |
CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11,0 | 20×4.9 | 10 |
CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11,0 | 22×5,4 | 14 |
CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13,5 | 25×5,4 | 19 |
CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17,5 | 28×6,4 | 34 |
CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17,5 | 32×7,4 | 44 |
CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17,5 | 36×8,4 | 73 |
Podnoszenie gałązek X
Wewnętrzne wolnobiegi FXN są wyposażone w odsunięcie sprężyny X. Odsunięcie sprężyny X jest używane do hamulców jednokierunkowych i sprzęgieł jednokierunkowych, pod warunkiem, że podczas pracy na wolnym biegu pierścień wewnętrzny obraca się z dużą prędkością i jest wyposażony w sprzęgła jednokierunkowe, które umożliwiają prowadzenie operacji przy niskiej prędkości.Podczas pracy na biegu jałowym siła odśrodkowa FC powoduje uniesienie sprężyny z zewnętrznej gąsienicy.W tym stanie roboczym wolnobieg pracuje bez zużycia, tj. z nieograniczoną żywotnością.
Rysunek 76-2 przedstawia swobodne koło z oderwaniem sprężyny X w trybie luzowania.Rozpórki, które są podparte w klatce połączonej z pierścieniem wewnętrznym, obracają się wraz z pierścieniem wewnętrznym.Siła odśrodkowa FC, która jest przyłożona w środku ciężkości S listwy, obraca listwę w kierunku przeciwnym do ruchu wskazówek zegara i opiera się o pierścień nośny klatki.Skutkuje to szczeliną a między listwą a zewnętrznym torem;wolne koło działa bez kontaktu.Jeżeli prędkość pierścienia wewnętrznego zmniejszy się do takiego stopnia, że siła odśrodkowa działająca na sprężynę jest mniejsza niż siła sprężyny FF , sprężyna ponownie spoczywa na pierścieniu zewnętrznym i wolnobieg jest gotowy do zablokowania (rysunek 76-3). ).W przypadku zastosowania jako sprzęgło wyprzedzeniowe prędkość jazdy nie może przekraczać 40% prędkości startu.
