Łożysko oporowe
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | BS160 |

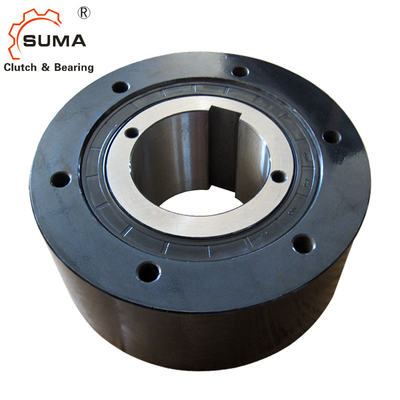

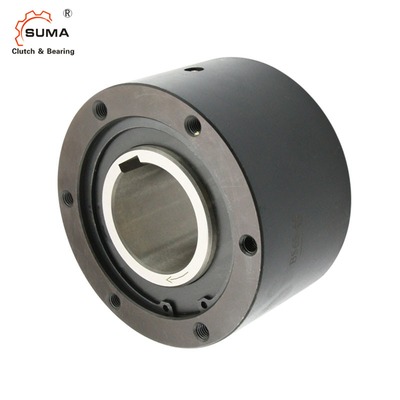

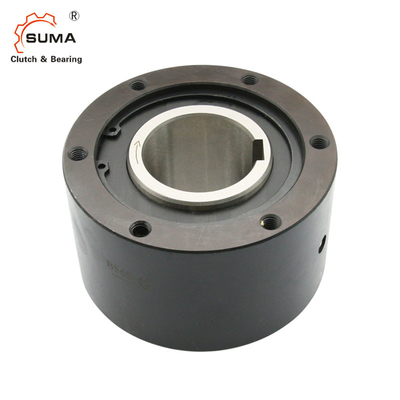

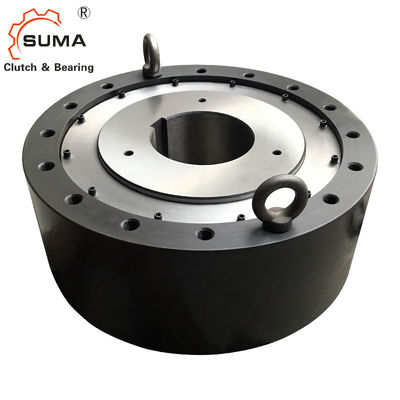

BS160, BS200, BS220 Przytrzymałość, złącze tylne, złącze jednokierunkowe, łożyska złącza,
Cechy
Sprzęgła z napędem w serii BS przeznaczona jest do zastosowań, w których należy zapobiec odwrotowemu obrotowi wału głowicy przenośnika o niskiej prędkości (backstopping).
1W celu zapobiegania obrotowi w kierunku odwrotnym przy wolnych prędkościach na przenośnikach lub pompach.
2. Przed instalacją należy sprawdzić, czy kierunek obrotu wewnętrznego biegu sprzęgła prętowego BS (okazany strzałką na wewnętrznej stronie)
bieg) jest taki sam jak kierunek obrotu przenośnika.
3. Bezpiecznie zainstalować ramię momentu obrotowego do sprzęgła obrotowego BS przy użyciu śrub o wytrzymałości 10,9 lub wyższej.
powierzchnia ramienia momentu obrotowego i bok zewnętrznego biegu są płaskie i wolne od pyłu.
Wymiary i możliwości
Model |
Moment obrotowy Pojemność (Nm) |
Max, proszę. Przekroczenie (r/min) Wewnętrzna rasa |
Przeciągnij Moment obrotowy (Nm) |
A |
B |
C |
PCD D |
E |
S |
H-M. Wielkość × wysokość × Liczba otworów |
(kg) |
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 ×P1.0 ×4 | 2.1 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1,25 × 4 | 4.0 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 | 11.5 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 | 13.1 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1,75 ×6 | 24.7 |
| BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 | 29.4 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 | 34.2 |
| BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 | 68 |
| Rodzaj |
Pojemność momentu obrotowego (Nm) |
Max, przebieg. (r/min) Wewnętrzna rasa |
Przeciągnij Moment obrotowy (Nm) |
A | B | C |
PCD D |
E | S |
H-M. T.H.S.XP-Q'ty |
G.F.H. (rozmiar) |
Q. z G. (kg) |
| BS 160 | 24,500 | 100 | 34.3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2,5-10 | PT 1/4 | 0.12 |
| BS 200 | 37,200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0.14 |
| BS 220 | 49,000 | 80 | 73.5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | PT 1/4 | 0.8 |
| BS 250 | 88,200 | 50 | 93.1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | PT 1/4 | 1.1 |
| BS 270 | 123,000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | PT 1/4 | 1.2 |
| BS300 | 176,000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 |
| BS335 | 265,000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | PT 1/4 | 1.4 |
| BS350 | 314,000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | PT 1/4 | 1.5 |
| BS425 | 510,000 | 50 | 216 | 440 | 1,030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | / | Olej 6000 ml |
| BS450 | 686,000 | 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | / | Olej 7000 ml |
4Zalecana tolerancja wału wynosi h7 lub h8.
5. Podczas wstawiania sprzęgła obrotowego BS na wałku należy wywierać nacisk wyłącznie na bieg wewnętrzny.
uderzyć lub wywierać jakąkolwiek siłę na zewnętrznej płaszczyźnie, uszczelnieniu pyłu lub płytce pyłowej.
6. Zawsze używać równoległego klucza do montażu na wał i następnie mocować BS Cam sprzęgło do wału z płytki końcowej.
- Głupki klucz.
7Przy montażu modeli powyżej normy BS160 (typy smarowane tłuszczem) należy umieścić jedną z czterech wtyczek oleju w
Położenie bezpośrednio na dnie, co umożliwi łatwe odprowadzanie tłuszczu do czyszczenia.
8. Podczas gdy wał obraca się, koniec ramienia momentu obrotowego będzie się wahać do pewnego stopnia w kierunku obrotu.
Jeśli końcówka ramienia momentu obrotowego jest mocno zamocowana, należy włączyć w nią zwrotnik.
(patrz schemat montażu), wewnętrzna część sprzęgła staje się skręcona, co może powodować uszkodzenie elementów.
9W przypadku modeli BS30 do BS200 wystarczy jedno ramię momentu na jednej stronie, ale w przypadku modeli 220 do BS450 należy użyć dwóch ramion momentu, z których jedno jest
Ustaw ramiona momentu obrotowego równomiernie tak, że siła jest przesyłana przez środek sprzęgła.
10Ramiona momentu obrotowego dla sprzęgła BS Cam są standaryzowane.
