| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SUMA |
| Orzecznictwo: | ISO SGS |
| Numer modelu: | MG500 MI500 |
| Minimalne zamówienie: | 1 |
| Cena: | USD130-USD180 PER PIECE |
| Szczegóły pakowania: | karton |
| Czas dostawy: | 7-10 dni |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| Możliwość Supply: | 1000 sztuk miesięcznie |
| Nazwa produktu: | Sprzęgło jednokierunkowe MG500 MI500 | Moment obrotowy: | 1593Nm |
|---|---|---|---|
| Prędkość obrotowa: | 2700 obr/min | Waga jednostkowa: | 5 kg |
| Gwarancja: | 1 ROK | Rozmiar: | 44,45*92,08*89mm |
| Materiał: | Stal łożyskowa GCr15 | OEM: | Zaakceptować |
| High Light: | Łożysko sprzęgła krzywkowego MG500,1 łożysko kierunkowe sprzęgła krzywkowego,łożysko sprzęgła krzywkowego 5 kg |
||

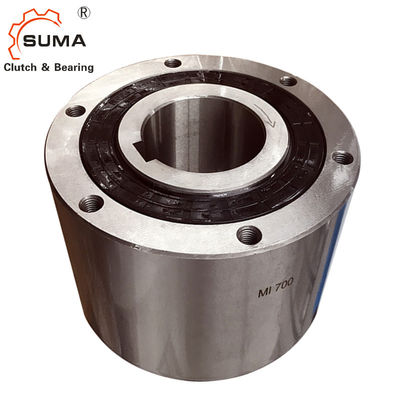

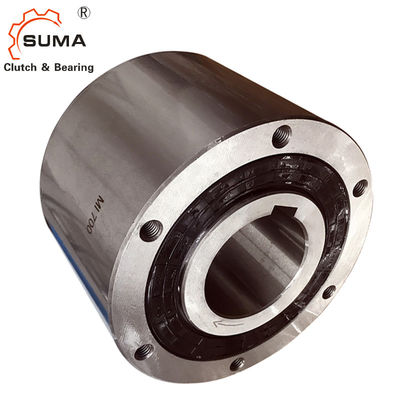

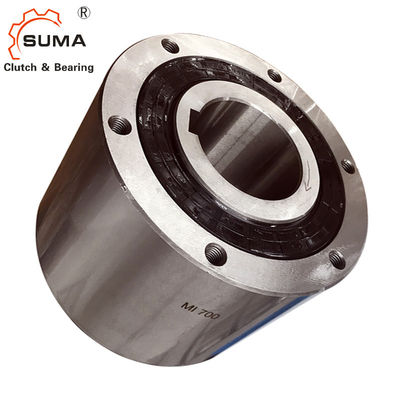

Łożysko krzywkowe sprzęgła jednokierunkowego MG500 High Speed 1
Cechy
1. Samodzielne sprzęgło zaprojektowane do zastosowań przy dużych prędkościach.
2. Zespół klatki krzywkowej zaprojektowany z myślą o optymalnej wydajności i zwiększonej pojemności.
3. W zestawie dwa łożyska kulkowe wspierające obciążenie promieniowe i współśrodkowość między bieżniami.
4. Uszczelki wargowe lub filcowe zapewniają smarowanie smarem lub olejem.
5. Na końcach bieżni zewnętrznej obrabiane są otwory gwintowane do montażu elementów pomocniczych.
6. Dostępny otwór metryczny i rowek wpustowy.
7. Dostępne akcesoria montażowe.
Seria MG300A – 700A
Stosowany głównie do zastosowań ogólnych, indeksowania wybiegów, zatrzymywania ruchu wstecznego i lekkich obciążeń.Model MG oferuje precyzyjne zasilanie sprężyny, aby zapewnić długą żywotność.
Seria MI300A – 700A
Zalecany do wysokowydajnego indeksowania, stosowany w aplikacjach z większą niż 150 suwów na minutę lub w zastosowaniach wymagających wysokiej dokładności indeksowania.Zawiera opatentowaną, niską bezwładność
klatka i wytrzymała sprężyna energetyzująca dla szybkiej reakcji krzywki.
Seria MO300A – 700A
Wykonane z filcowymi uszczelkami smarowymi, aby zminimalizować opór uszczelnienia w zastosowaniach z wybiegiem wewnętrznym z dużą prędkością.Model MO jest dostarczany ze standardowym smarowaniem smarem plastycznym.
Seria MR300A – 700A
Przeznaczony do szybkiego wybiegu zewnętrznej bieżni, zawiera unikalną konstrukcję klatki krzywkowej, która wykorzystuje siłę odśrodkową w celu zminimalizowania oporu krzywki. Prędkość jazdy sprzęgła nie może przekraczać prędkości obrotowej pokazanej w tabeli dla bieżni wewnętrznej.
Dane techniczne
| Przedmiot | MG/MR/MO/MI500A |
| Precyzja | P6 |
| Rodzaj | krzywka |
| Rozmiar otworu (mm) | 44,45 |
| Rasa zewnętrzna (mm) | 92,08 |
| Moment obrotowy (KN) | 1593 |
| Maks.Wybieg wewnętrzny wyścigu (cykl/min) | 2700 |
| Moment ciągnięcia (Nm) | 0,5 |
| waga (kg) | 5 |
| Pakiet | Pudełko kartonowe / Pudełko drewniane |
| Czas dostawy | 7-10 dni po potwierdzeniu zamówienia |
| Zasady płatności | L/C, T/T, D/P, D/A, Western Union |
Wymiary i pojemności
| Model | Moment obrotowy | Ciągnąć | Maks. | Maks. |
Nudziarz Rozmiar |
A | B (h7) |
C | PCD D |
mi | F | S | HM | Waga (kg) |
||
| Przekroczenie | Liczba | |||||||||||||||
| Pojemność | Moment obrotowy | (obr/min) | Indeksowanie |
Podsłuchiwany Otwory |
||||||||||||
| (Nm) | (Nm) | Wewnętrzny | Zewnętrzny |
(cykl /min) |
śr. |
Klucz sposób |
×Rozmiar×Rozstaw | |||||||||
| Wyścigi | Wyścigi | (H7) | ||||||||||||||
| MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10,4 | 28,5 | 13 | 4xM6xP1.0 | 1,8 |
| MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
| MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10,7 | 31,7 | 16 | 4XM8xP1,25 | 2,7 |
| MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
| MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31,5 | 7x3 | 89 | 108 | 86 | 92 | 12,3 | 44,4 | 16 | 4XM8xP1,25 | 5 |
| MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
| MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3,5 | 95 | 136 | 92 | 120 | 12,8 | 69,8 | 16 | 6xM8xP1,25 | 8.6 |
| MI 600 | 1,54 | 30 | _ | 300 | ||||||||||||
| MG 700 | 5880 | 1,7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19,8 | 101,5 | 20 | 6xM10xP1,5 | 19,5 |
| MI 700 | 2,63 | 30 | _ | 300 | ||||||||||||
| MG 750 | 9500 | 3,43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77,5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
| MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
| MG 900 | 24500 | 6,77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70,5 |
| MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108,5 |
| MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2,5 | 250 |
| MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| MG 1200 | 95100 | 17,64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
| MG 1300 | 176000 | 18,72 | 250 | _ | _ | 250 | 56x17,5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3,5 | 410 |
| MI 1300 | 28.13 | 20 | _ | 150 | ||||||||||||
|
Model Nie. |
Moment obrotowy Pojemność |
Przeciągnij moment obrotowy | Maksymalna prędkość wybiegu | Wymiary | Waga | ||||||
| Wewnętrzny wyścig | Rasa zewnętrzna | A | B | C | D | mi | F | ||||
| Nm | Nm | mm | mm | mm | mm | mm | mm | kg | |||
| MG300A | 373 | 0,2 | 2900 | 800 |
76.15/ 76,20 |
66,68 | 60,33 | 63,5 | 28,58 | 8,9 | 2 |
| MI300A | - | - | |||||||||
| MO300A | 3600 | 800 | |||||||||
| MR300A | 800 | 2900 | |||||||||
| MG400A | 542 | 0,3 | 2700 | 800 |
88,85/ 88,90 |
73,03 | 66,68 | 69,9 | 31,75 | 11,4 | 3 |
| MI400A | - | - | |||||||||
| MO400A | 3600 | 800 | |||||||||
| MR400A | 800 | 2700 | |||||||||
| MG500A | 1593 | 0,5 | 2400 | 750 |
107,90/ 107,95 |
92,08 | 85,73 | 88,9 | 44,45 | 12,4 | 5 |
| MI500A | - | - | |||||||||
| MO500A | 3000 | 750 | |||||||||
| MR500A | 750 | 2400 | |||||||||
| MG600A | 3051 | 0,9 | 1800 | 700 |
136.47/ 136,53 |
120,65 | 92,08 | 95,3 | 69,85 | 12,7 | 9 |
| MI600A | - | - | |||||||||
| MO600A | 2400 | 700 | |||||||||
| MR600A | 700 | 2100 | |||||||||
| MG700A | 6779 | 1,8 | 1200 | 400 |
180,92/ 180,98 |
158,75 | 123,83 | 127,0 | 101,60 | 17,3 | 20 |
| MI700A | - | - | |||||||||
| MO700A | 2000 | 400 | |||||||||
| MR700A | 400 | 1750 | |||||||||
|
Model Nie. |
Wymiary |
Liczba kranów (Mt.) Otwory |
Rozmiar wątku | Użyteczna głębokość gwintu | Lube | Lube Cap Oz | Waga | ||||||||||
| C | D | mi | F | ||||||||||||||
| Cal | mm | Cal | mm | Cal | mm | Cal | mm | Cal | mm | Cal | mm | funty | kg | ||||
| MG300A | 2.375 | 60,33 | 2,50 | 63,5 | 1.125 | 28,58 | 0,35 | 8,9 | 4 | 0,250-28 | 6,35-711 | 0,500 | 12.70 | Olej | 0,85 | 4 | 2 |
| MI300A | Olej | 1,25 | |||||||||||||||
| MO300A | Smar | 0,5 | |||||||||||||||
| MR300A | Olej | 0,85 | |||||||||||||||
| MG400A | 2,625 | 66,68 | 2,75 | 69,9 | 1.250 | 31,75 | 0,45 | 11,4 | 4 | 0,313-24 | 7,94-610 | 0,625 | 15,88 | Olej | 1,1 | 6 | 3 |
| MI400A | Olej | 1,4 | |||||||||||||||
| MO400A | Smar | 0,5 | |||||||||||||||
| MR400A | Olej | 1,1 | |||||||||||||||
| MG500A | 3.375 | 85,73 | 3,50 | 88,9 | 1.750 | 44,45 | 0,48 | 12,4 | 4 | 0,313-24 | 7,94-610 | 0,625 | 15,88 | Olej | 1,8 | 11 | 5 |
| MI500A | Olej | 3,0 | |||||||||||||||
| MO500A | Smar | 1,0 | |||||||||||||||
| MR500A | Olej | 1,8 | |||||||||||||||
| MG600A | 3,625 | 92,08 | 3,75 | 95,3 | 2.750 | 69,85 | 0,50 | 12,7 | 6 | 0,313-24 | 7,94-610 | 0,625 | 19.05 | Olej | 2,8 | 19 | 9 |
| MI600A | Olej | 4,5 | |||||||||||||||
| MO600A | Smar | 1,5 | |||||||||||||||
| MR600A | Olej | 2,8 | |||||||||||||||
| MG700A | 4,875 | 123,83 | 5,00 | 127,0 | 4.000 | 101,60 | 0,68 | 17,3 | 8 | 0,375-24 | 9.53-610 | 0,750 | Olej | 4,6 | 43 | 20 | |
| MI700A | Olej | 10,9 | |||||||||||||||
| MO700A | Smar | 2,9 | |||||||||||||||
| MR700A | Olej | 4,6 | |||||||||||||||
| Model | Moment obrotowy |
Maksymalny Wybieg w obr./min |
Nominalny Wykonywanie przeciągania |
Otwory magazynowe 1 | Wpusty1 | Wymiary | ||||||||
| A | B | |||||||||||||
| lb-ft | Nm | Wewnętrzny wyścig | Rasa zewnętrzna | lb-ft | Nm | Cal | mm | Cal | mm | Cal | mm | Cal | mm | |
| MG300A | 275 | 373 | 2900 | 800 | 0,17 | 0,2 | 0,500 | 12.70 | 0,125×0,167 | 3,18×4,24 |
3.000 2,998 |
76.15 /76,20 |
25/8 | 66,68 |
| MI300A | - | - | 0,625 | 15,88 | 0,188×0,094 | 4,76×2,38 | ||||||||
| MO300A | 3600 | 800 | 0,750 | 19.05 | 0,188×0,094 | 4,76×2,38 | ||||||||
| MR300A | 800 | 2900 | ||||||||||||
| MG400A | 400 | 542 | 2700 | 800 | 0,21 | 0,3 | 0,625 | 15,88 | 0,188×0,094 | 4,76×2,38 |
3.500 3.498 |
88,85 /88,90 |
27/8 | 73,03 |
| MI400A | - | - | 0,750 | 19.05 | ||||||||||
| MO400A | 3600 | 800 | 0,875 | 22.23 | ||||||||||
| MR400A | 800 | 2700 | ||||||||||||
| MG500A | 1175 | 1593 | 2400 | 750 | 0,38 | 0,5 | 0,875 | 22.23 | 0,188×0,094 | 4,76×2,38 |
4.250 4.248 |
107,90 /107.95 |
35/8 | 92,08 |
| MI500A | - | - | 1.000 | 25.40 | 0,25×0,125 | 4,76×2,38 | ||||||||
| MO500A | 3000 | 750 | 1.125 | 28,58 | 0,25×0,125 | 6,35×3,18 | ||||||||
| MR500A | 750 | 2400 | 1.250 | 31,75 | 0,25×0,125 | 6,35×3,18 | ||||||||
| MG600A | 2250 | 3051 | 1800 | 700 | 0,63 | 0,9 | 1.250 | 31,75 | 0,25×0,125 | 6,35×3,18 |
5,375 5,373 |
136,47 /136,53 |
43/4 | 120,65 |
| 1,375 | 34,93 | 0,313×0,156 | 7,94×3,97 | |||||||||||
| MI600A | - | - | 1500 | 38.10 | 0,375×0,188 | 9,53×4,76 | ||||||||
| 1,625 | 41,28 | 0,375×0,188 | 9,53×4,76 | |||||||||||
| MO600A | 2400 | 700 | 1.750 | 44,45 | 0,375×0,188 | 9,53×4,76 | ||||||||
| 1.937 | 49,20 | 0,50×0,188 | 9,53×4,76 | |||||||||||
| MR600A | 700 | 2100 | 2.000 | 50,80 | 0,50×0,188 | 12,7×4,76 | ||||||||
| MG700A | 5000 | 6779 | 1200 | 400 | 1,3 | 1,8 | 2.000 | 50,80 | 0,50×0,250 | 12,7×6,35 |
7.125 7.123 |
180,92 180,98 |
61/4 | 158,75 |
| MI700A | - | - | 2.250 | 57.15 | 0,50×0,250 | 12,7×6,35 | ||||||||
| 2,437 | 61,90 | 0,50×0,250 | 12,7×6,35 | |||||||||||
| MO700A | 20000 | 400 | 2500 | 63,50 | 0,625 × 0,313 | 15,88×7,94 | ||||||||
| 2.750 | 69,85 | 0,625 × 0,313 | 15,88×7,94 | |||||||||||
| MR700A | 400 | 1750 | 2.937 | 74,60 | 0,625×0,125 | 15,88×3,18 | ||||||||
Montaż i sprzęganie
