Łożysko oporowe
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | BS85 |

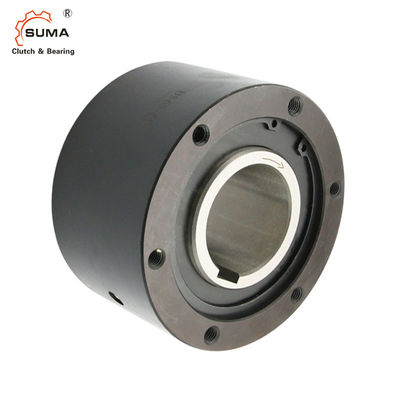

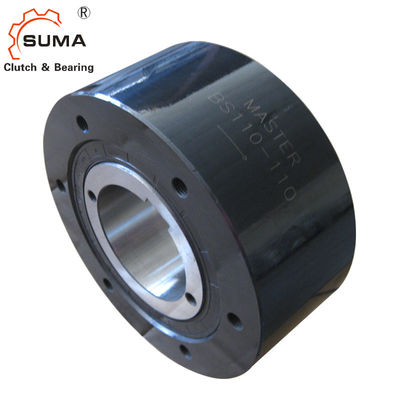

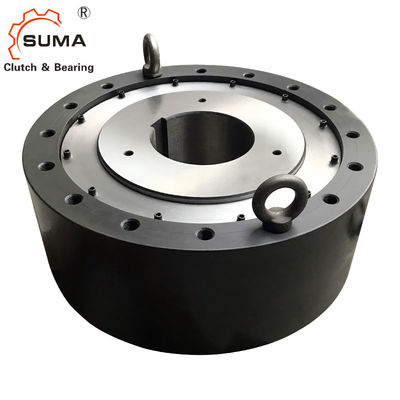

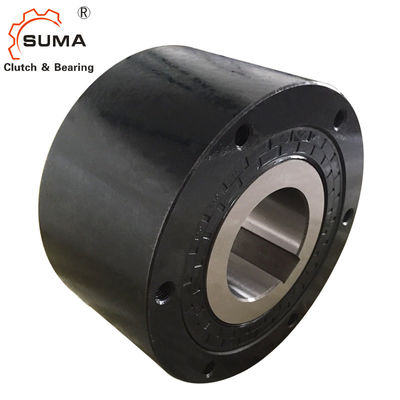

BS85 BS85-75 Sprzęgło cofania Sprzęgło jednokierunkowe Łożyska sprzęgła krzywkowego
Cechy
Sprzęgła krzywkowe serii BS są przeznaczone do zastosowań, w których należy zapobiegać obrotom wstecznym wału głowicy przenośnika wolnoobrotowego (backstoping).
1. Do zapobiegania obrotom w odwrotnym kierunku przy niskich prędkościach na przenośnikach lub pompach.
2. Przed montażem sprawdź, czy kierunek obrotu wewnętrznej bieżni sprzęgła krzywkowego BS (pokazany strzałką na wewnętrznej
wyścig) jest taki sam jak kierunek obrotu przenośnika.
3. Bezpiecznie przymocuj ramię reakcyjne do sprzęgła krzywkowego BS za pomocą śrub o wytrzymałości 10,9 lub wyższej.Upewnij się, że kontakt między
Wymiary i pojemności
Model |
Moment obrotowy Pojemność (Nm) |
Maks. Przekroczenie (obr/min) Wewnętrzny wyścig |
Ciągnąć Moment obrotowy (Nm) |
A |
B |
C |
PCD D |
mi |
S |
HM Rozmiar× Skok × Liczba otworów gwintowanych |
(kg) |
| BS30 | 294 | 350 | 0,58 | 64 | 90 | 64 | 80 | 45 | 13 | M6 ×P1,0×4 | 2,1 |
| BS50 | 784 | 300 | 0,98 | 67 | 125 | 67 | 110 | 70 | 16 | M8 ×P1,25×4 | 4.0 |
| BS65 | 1570 | 340 | 3,92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1,5×6 | 11,5 |
| BS75 | 2450 | 300 | 5,88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1,5×6 | 13.1 |
| BS85 | 5880 | 300 | 7,84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 × P1,75 × 6 | 24,7 |
| BS95 | 7840 | 250 | 9,8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 × P2,0 × 6 | 29,4 |
| BS110 | 10800 | 250 | 14,7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 × P2,0 × 6 | 34,2 |
| BS135 | 15700 | 200 | 19,6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 × P2,0 × 8 | 68 |
| Rodzaj |
Moment obrotowy (Nm) |
Maks.Przekroczenie (obr/min) Wewnętrzny wyścig |
Ciągnąć Moment obrotowy (Nm) |
A | B | C |
PCD D |
mi | S |
HM THSXP-Q'ty |
GFH (rozmiar) |
Q. z G. (kg) |
| BS 160 | 24 500 | 100 | 34,3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2,5-10 | PT 1/4 | 0,12 |
| BS 200 | 37 200 | 100 | 44,1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2,5- 8 | PT 1/4 | 0,14 |
| BS 220 | 49 000 | 80 | 73,5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2,5-16 | PT 1/4 | 0,8 |
| BS 250 | 88 200 | 50 | 93,1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | PT 1/4 | 1,1 |
| BS 270 | 123 000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | PT 1/4 | 1.2 |
| BS300 | 176 000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1,3 |
| BS335 | 265 000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | PT 1/4 | 1,4 |
| BS350 | 314 000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | PT 1/4 | 1,5 |
| BS425 | 510 000 | 50 | 216 | 440 | 1030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | — | Olej 6000 ml |
| BS450 | 686 000 | 50 | 245 | 450 | 1090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | — | Olej 7000ml |
4. Zalecana tolerancja wału to h7 lub h8.
5. Podczas zakładania sprzęgła krzywkowego BS na wał, naciskaj tylko na bieżnię wewnętrzną.Nie dotykaj bieżni wewnętrznej bezpośrednio za pomocąmłotkiem lub wywierać jakiejkolwiek siły na bieżnię zewnętrzną, uszczelkę przeciwpyłową lub płytkę przeciwpyłową.
6. Zawsze używaj wpustu pasowanego do montażu na wale, a następnie przymocuj sprzęgło krzywkowe BS do wału za pomocą płyty końcowej.Nigdy nie używaj klucza stożkowego.
7. Instalując modele powyżej BS160 (typy smarowane smarem), umieść jeden z czterech korków oleju w
Bezpośrednia lokalizacja na dole.Umożliwi to łatwe odprowadzenie smaru do czyszczenia.
8. Gdy wał się obraca, koniec ramienia reakcyjnego odchyla się do pewnego stopnia w kierunku obrotu.Podeprzeć ramię reakcyjne
kończyć tylko w kierunku obrotu, ale pamiętaj, aby pozwolić mu na pewną swobodę ruchu.Jeśli koniec ramienia reakcyjnego jest bezpiecznie zamocowany
(patrz schemat montażowy), wnętrze sprzęgła zostaje skręcone, co może skutkować uszkodzeniem elementów.
9. W przypadku modeli BS30 do BS200 wystarczy jedno ramię reakcyjne po jednej stronie, ale w przypadku modeli 220 do BS450 należy użyć dwóch ramion reagencyjnych, po jednym z każdej strony.Zamontuj ramiona reakcyjne równomiernie, tak aby siła była przenoszona przez środek sprzęgła.
10. Ramiona reakcyjne dla sprzęgła krzywkowego BS są znormalizowane.
