GFR100F2F3 GFR100F3F4 GL100F5D2 Wolnookołowe sprzęgło Backstop Sprzęgło jednokierunkowe łożyska
  • GFR100F2F3 GFR100F3F4 GL100F5D2 Wolnookołowe sprzęgło Backstop Sprzęgło jednokierunkowe łożyska
  • GFR100F2F3 GFR100F3F4 GL100F5D2 Wolnookołowe sprzęgło Backstop Sprzęgło jednokierunkowe łożyska
GFR100F2F3 GFR100F3F4 GL100F5D2 Wolnookołowe sprzęgło Backstop Sprzęgło jednokierunkowe łożyska

GFR100F2F3 GFR100F3F4 GL100F5D2 Wolnookołowe sprzęgło Backstop Sprzęgło jednokierunkowe łożyska

Miejsce pochodzenia Chiny
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu GFR100F2F3 GFR100F3F4 GL100F5D2
Szczegóły Produktu
Nazwa produktu:
Przekraczanie łożyska sprzęgła
Materiał:
Stal łożyskowa GCr15
Pojemność momentu obrotowego:
70000 Nm
Prędkość obrotowa:
200 obr./min
waga jednostkowa:
214 kg
Gwarancja:
1 rok
Wielkość:
150*400*246mm
OEM:
Zaakceptować
Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD600-USD650 PER PIECE
Szczegóły pakowania
drewniana obudowa
Czas dostawy
10-15 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

        GFR100F2F3 GFR100F3F4 GL100F5D2 Wolnookołowe sprzęgło Backstop Sprzęgło jednokierunkowe łożyska

Cechy

Typy GFR..F2F3/F3F4 to wolne koła typu rolkowy, zamknięte w sobie, zamknięte i wspierane łożyskiem, wykorzystujące dwa łożyski serii 160.
Podstawowy moduł GFR jest stosowany, a jednostki muszą być przed użyciem smarowane olejem, jeśli są dostarczane rozmontowane, a w każdym przypadku w przypadku kombinacji F3F4.Połączenia te są przede wszystkim wykorzystywane jako zabezpieczenia., jak pokazano na odwrocie. Pokrycie F3 pełni rolę ramienia momentu obrotowego i posiada zintegrowany śrubę zatrzymującą. Śrubka zatrzymująca powinna wejść do szczeliny w stałej części maszyny.
Do zamknięcia jednostki wykorzystuje się pokrywy F2 i F4. Są one wyposażone w 3 śruby do napełniania olejem, odprowadzania i poziomowania.

Dane techniczne







Wymiary i możliwości

Rodzaj Wielkość Moment obrotowy Przesunięta prędkość Wymagania Waga









GFR..F2-F3
GFR..F3-F4		 dH7 TKN1) nimax2) D D2 C L 1 L2 L3 L4 F E L5 f
[mm] [Nm] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
12 55 3100 62 20 10 42 64 10 13 59 44 6 0.5 1.4
15 125 2800 68 25 10 52 78 10 13 62 47 10 0.8 1.8
20 181 2400 75 30 12 57 82 11 15 72 54 10 0.8 2.3
25 288 1600 90 40 16 60 85 14 18 84 62 10 1 3.4
30 500 1300 100 45 16 68 95 14 18 92 68 10 1 4.5
35 725 1200 110 50 20 74 102 18 25 102 76 12 1 5.6
40 1025 850 125 55 20 86 115 18 25 112 85 12 1.5 8.5
45 1125 740 130 60 25 86 115 22 25 120 90 12 1.5 8.9
50 2125 580 150 70 25 94 123 22 25 135 102 12 1.5 12.8
55 2625 550 160 75 32 104 138 25 30 142 108 15 2 16.2
60 3500 530 170 80 32 114 147 25 30 145 112 15 2 19.3
70 5750 500 190 90 38 134 168 30 35 175 135 16 2.5 23.5
80 8500 480 210 105 38 144 178 30 35 185 145 16 2.5 32
90 14500 450 230 120 50 158 192 40 45 205 155 16 3 47.2
100 20000 350 270 140 50 182 217 40 45 230 180 16 3 76
130 31250 250 310 160 68 212 250 55 60 268 205 18 3 110
150 70000 200 400 200 68 246 286 55 60 325 255 20 4 214

Uwaga:

1) T max = 2 × T KN

2) Wnętrze rasy przewyższa
3) Wydarzenia zewnętrznych ras

Przykład wzrastający

Zdjęcia

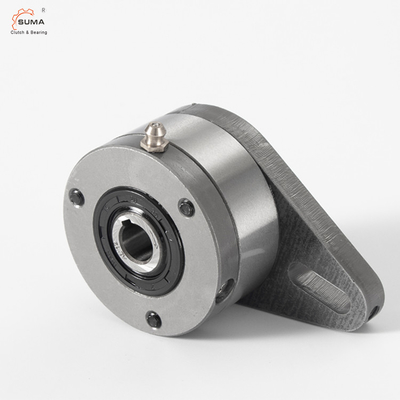

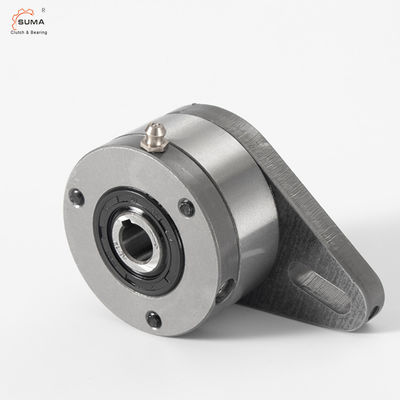

GFR100F2F3 GFR100F3F4 GL100F5D2 Wolnookołowe sprzęgło Backstop Sprzęgło jednokierunkowe łożyska 2

GFR100F2F3 GFR100F3F4 GL100F5D2 Wolnookołowe sprzęgło Backstop Sprzęgło jednokierunkowe łożyska 3
