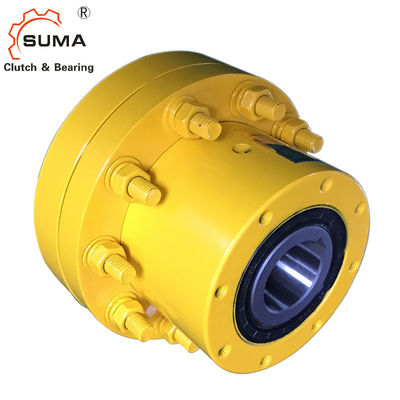

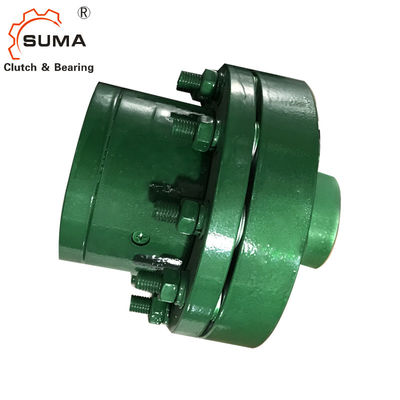

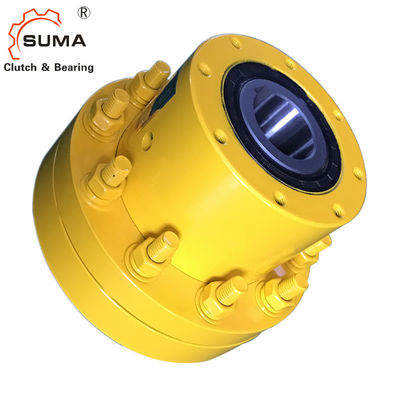

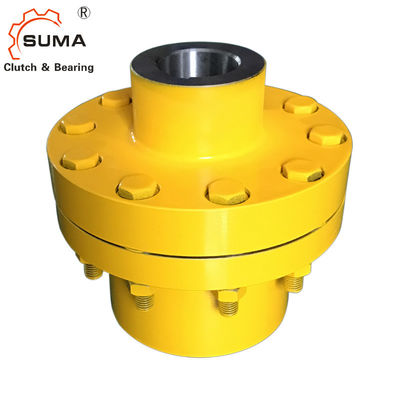

CKL-B 1-kierunkowe sprzęgło jednokierunkowe sprzęgło jednokierunkowe
Cechy
Typ CKL-B to wolnobiegi typu sprężynowego, samowystarczalne, uszczelnione i łożyskowane.Stosowany głównie w przypadku wysokiej prędkości wybiegu i niższej prędkości początkowej.Podczas użytkowania wymaga smarowania lub oleju.
Ma taki sam charakter i wymiar jak CKL-A.
Ta kombinacja jest stosowana jako sprzęgło jednokierunkowe i szeroko stosowana w mechanizmach pakowania, ruchu.i metallury.mine i tak dalej.
Dane techniczne
Model | CKL-B35110 | |
Moment obrotowy (Nm) | 580 | |
Prędkość wybiegu (obr/min) | Wewnętrzny wyścig | 2500 |
Rasa zewnętrzna | 740 | |
Rozmiar wyścigu wewnętrznego (mm) | 35 | |
Rozmiar wyścigu zewnętrznego (mm) | 110 | |
Grubość (mm) | 168 | |
Waga (kg) | 17 |
Wymiary i pojemności
Rodzaj | Nominalny Moment obrotowy Nm |
Przekroczenie Ograniczenie prędkości |
Wymiar w Cintour mm |
Waga | |||||||||
n min | n maks | d H7 |
d1 H7 |
D | D1 H7 |
L | L1 | L2 | B | bn×tn | Kg | ||
CKL-B2590 | 230 | 800 | 2500 | 25 | 20-40 | 90 | 130 | 127,5 | 50 | 60 | 17,5 | 4×1,8 | 6,4 |
CKL-B30100 | 400 | 780 | 2500 | 30 | 20-50 | 100 | 160 | 146 | 60 | 66 | 20 | 5×2,3 | 11 |
CKL-B35110 | 580 | 740 | 2500 | 35 | 25-65 | 110 | 190 | 168 | 75 | 74 | 19 | 6×2,8 | 17 |
CKL-B40125 | 820 | 720 | 2500 | 40 | 25-65 | 125 | 190 | 178 | 75 | 86 | 17 | 6×2,8 | 19 |
CKL-B45130 | 840 | 660 | 2500 | 45 | 25-65 | 130 | 190 | 178 | 75 | 86 | 17 | 6×2,8 | 19 |
CKL-B50150 | 1400 | 610 | 2000 | 50 | 30-75 | 150 | 225 | 207 | 90 | 92 | 25 | 14×3,8 | 31 |
CKL-B55160 | 1600 | 600 | 2000 | 55 | 35-90 | 160 | 270 | 233,5 | 100 | 104 | 29,5 | 16×4,3 | 47 |
CKL-B60170 | 2200 | 490 | 2000 | 60 | 35-90 | 170 | 270 | 244 | 94 | 114 | 30 | 18×4,4 | 49 |
CKL-B70190 | 4500 | 480 | 2000 | 70 | 45-110 | 190 | 340 | 312,5 | 140 | 134 | 38,5 | 20×4.9 | 90 |
CKL-B80210 | 6800 | 450 | 1500 | 80 | 55-125 | 210 | 380 | 340 | 160 | 142 | 35 | 22×4,9 | 107 |
CKL-B90230 | 11000 | 420 | 1500 | 90 | 65-140 | 230 | 440 | 369 | 160 | 159 | 50 | 25×6,4 | 170 |
CKL-B100270 | 16000 | 400 | 1500 | 100 | 75-160 | 270 | 500 | 422 | 200 | 182 | 40,5 | 28×6,4 | 230 |
Przykład montażu
Podanie
