Dom ProduktyŁożysko sprzęgła jednokierunkowego

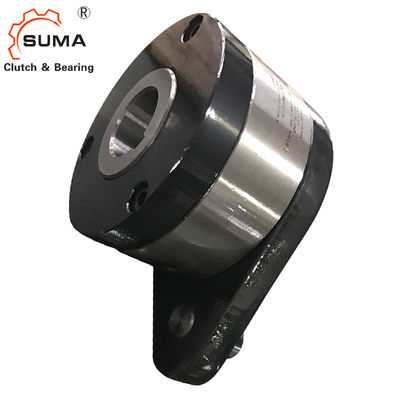

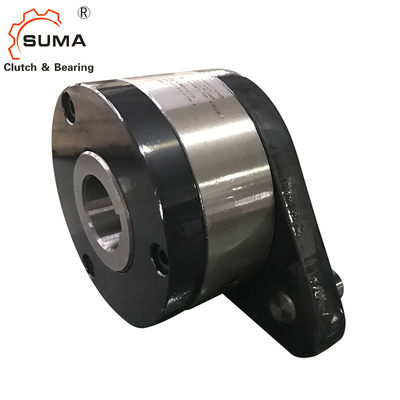

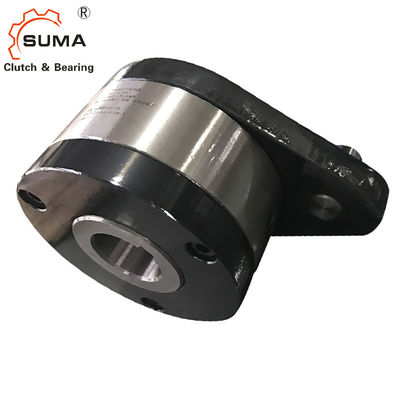

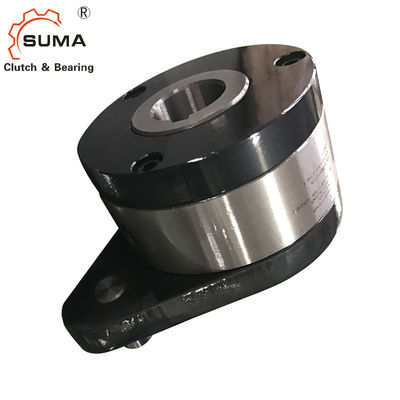

GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe

GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe

  • GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe
  • GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe
  • GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe
  • GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe
GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SUMA
Orzecznictwo: ISO SGS
Numer modelu: GFR...F2F3 / GFR...F3F4
Zapłata:
Minimalne zamówienie: 1
Cena: USD600-USD650 PER PIECE
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 10-15 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply: 1000 sztuk miesięcznie
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Łożysko sprzęgła jednokierunkowego Materiał: Stal łożyskowa GCr15
Moment obrotowy: 70000 Nm Prędkość obrotowa: 200 obr/min
Waga jednostkowa: 214kg Gwarancja: 1 ROK
Rozmiar: 150*400*246mm OEM: Zaakceptować
Podkreślić:

Wybieg sprzęgła F2F3

,

Wybieg sprzęgła jednokierunkowego

,

Sprzęgło jednokierunkowe jednokierunkowe

                GFR...F2F3 GFR...F3F4 1-kierunkowe sprzęgło jednokierunkowe Wybieg

Łożyska sprzęgła jednokierunkowego

Cechy

Typy GFR..F2F3/F3F4 to wolnobiegi typu wałeczkowego, niezależne, uszczelnione i łożyskowane na dwóch łożyskach serii 160...
Wykorzystują moduł podstawowy GFR.Jednostki muszą być nasmarowane olejem przed użyciem, jeśli są dostarczane w stanie zdemontowanym i w każdym przypadku dla kombinacji F3F4.Te kombinacje osłon są używane głównie jako ograniczniki, jak pokazano na odwrocie.Osłona F3 działa jak ramię reakcyjne i ma zintegrowaną śrubę blokującą.Śruba oporowa powinna wejść w szczelinę w nieruchomej części maszyny.
Pokrywy F2 i F4 służą do zamykania jednostki.Wyposażone są w 3 śruby do napełniania, spuszczania i poziomowania oleju.

Dane techniczne




GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe 0



Wymiary i pojemności

Rodzaj Rozmiar Moment obrotowy Prędkość przekroczenia WYMIARY Waga









GFR..F2-F3
GFR..F3-F4		 dH7 TKN1) Nimax2) D D2 C L 1 L2 L3 L4 F mi L5 f
[mm] [Nm] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
12 55 3100 62 20 10 42 64 10 13 59 44 6 0,5 1,4
15 125 2800 68 25 10 52 78 10 13 62 47 10 0,8 1,8
20 181 2400 75 30 12 57 82 11 15 72 54 10 0,8 2,3
25 288 1600 90 40 16 60 85 14 18 84 62 10 1 3.4
30 500 1300 100 45 16 68 95 14 18 92 68 10 1 4,5
35 725 1200 110 50 20 74 102 18 25 102 76 12 1 5,6
40 1025 850 125 55 20 86 115 18 25 112 85 12 1,5 8,5
45 1125 740 130 60 25 86 115 22 25 120 90 12 1,5 8,9
50 2125 580 150 70 25 94 123 22 25 135 102 12 1,5 12,8
55 2625 550 160 75 32 104 138 25 30 142 108 15 2 16,2
60 3500 530 170 80 32 114 147 25 30 145 112 15 2 19,3
70 5750 500 190 90 38 134 168 30 35 175 135 16 2,5 23,5
80 8500 480 210 105 38 144 178 30 35 185 145 16 2,5 32
90 14500 450 230 120 50 158 192 40 45 205 155 16 3 47,2
100 20000 350 270 140 50 182 217 40 45 230 180 16 3 76
130 31250 250 310 160 68 212 250 55 60 268 205 18 3 110
150 70000 200 400 200 68 246 286 55 60 325 255 20 4 214

Uwagi:

1) T max = 2 × T KN

2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego

Przykład montażu

GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe 1
Kino

GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe 2

GFR...F2F3 GFR...F3F4 Jednokierunkowe sprzęgło jednokierunkowe Łożyska jednokierunkowe 3



Etykietka:

Kompletne sprzęgło jednobiegowe,

sprzęgło jednokierunkowe F2F3,

kompletne łożysko jednokierunkowe sprzęgła jednokierunkowego
