Name: 17Nm NFS30 TFS30 Jednokierunkowe łożysko sprzęgła jednokierunkowego Zaakceptuj OEM
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: AE12
Price: 13.00 USD
Availability: InStock

Dom Produkty Łożysko sprzęgła jednokierunkowego

17Nm NFS30 TFS30 Jednokierunkowe łożysko sprzęgła jednokierunkowego Zaakceptuj OEM

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	SUMA
Orzecznictwo:	ISO SGS
Numer modelu:	AE12

Zapłata:

Minimalne zamówienie:	5 sztuk
Cena:	USD12-USD15 PER PIECE
Szczegóły pakowania:	Pudełko kartonowe
Czas dostawy:	10-15 dni
Zasady płatności:	L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply:	1000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Sprzęgło wolnobiegowe AE12	Materiał:	Stal łożyskowa GCr15
Moment obrotowy:	17Nm	Prędkość obrotowa:	3100 obr./min
Waga jednostkowa:	0,11 kg	Gwarancja:	1 rok
ROZMIAR:	123720 MM	Oem:	Zaakceptować
MOQ:	5-
Podkreślić:	Łożysko sprzęgła jednokierunkowego NFS30 , łożysko sprzęgła jednokierunkowego TFS30 , łożysko jednokierunkowe OEM

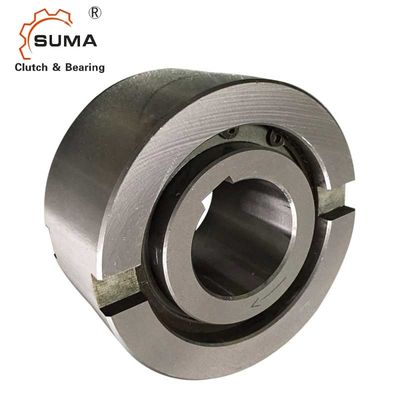

Jednokierunkowe łożysko sprzęgła jednokierunkowego NFS30 Łożysko sprzęgła TFS30

Cechy

Typ ASNU to wolnobieg typu rolkowego bez łożyska.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.Nominalna średnica zewnętrzna jest taka sama jak w serii 63... Łożysko kulkowe.
Typowy układ polega na zamontowaniu tego typu wzdłuż łożyska w tych samych tolerancjach położenia, bieżnia wewnętrzna jest osadzona na wale.
Bieżnia zewnętrzna ma dodatnią tolerancję n6, co zapewnia pasowanie wtłaczane w obudowie H7.Dodatkowe nacięcia boczne w bieżni zewnętrznej zapewniają dodatnie przenoszenie momentu obrotowego.
Jeśli obudowa ma tolerancję K6, użycie wycięć nie jest konieczne, ale obudowa musi być na tyle mocna, aby nie rozszerzała się po zamontowaniu.

Dane techniczne

17Nm NFS30 TFS30 Jednokierunkowe łożysko sprzęgła jednokierunkowego Zaakceptuj OEM 0

Przedmiot	AE12
Materiał	GCr15
średnica otworu	12 mm
średnica zewnętrzna	37 mm
Szerokość (B)	20 mm
Pojemność momentu obrotowego	17 Nm
Przekroczenie prędkości granicznej (bieżnia wewnętrzna)	3100 obr./min
Przekroczenie prędkości granicznej (wyścig zewnętrzny)	6000 obr./min
Waga	0,11 kg
Pakiet	Pudełko kartonowe lub jako twoje wymagania

Wymiary i pojemności

Rodzaj	Rozmiar		Przekraczające prędkości											Waga	Przeciągnij moment obrotowy
AE	d^H7 (mm)	T_KN¹ (Nm)	N_imax²⁾ (min^-1)	N_amaks³⁾ (min^-1)	D_h6 (mm)	D₅ (mm)	D₆ (mm)	Ł (mm)	s (mm)	f (mm)	mi (mm)	b (mm)	t (mm)	(kg)	T_R (Ncm)
	12	17	3100	6000	37	28	20	20	4.5	0,5	0,8	6	3	0,11	0,7
	15	55	2300	5400	47	37	26	30	4.5	0,8	1.2	7	3.5	0,30	3.5
	20	146	2000	3600	62	50	35	34	5.5	0,8	1.2	8	3.5	0,55	8.4
	25	285	1700	2600	80	68	45	37	6.5	1	1.8	9	4	0,98	14
	30	500	1500	2100	90	75	50	44	6.2	1	1.8	12	5	1,50	23
	35	720	1300	1950	100	80	55	48	3.8	1	1.8	13	6	2.00	60
	40	1030	1200	1700	110	90	60	56	3.8	1.5	1.8	15	7	2,80	72
	45	1125	1050	1600	120	95	65	56	3.8	1.5	2.6	16	7	3.30	140
	50	2150	950	1300	130	110	75	63	5.8	1.5	2.6	17	8	4.20	180
	55	2675	850	1200	140	115	82	67	3.8	2	2.6	18	9	5.20	190
	60	3500	800	1100	150	125	90	78	7.6	2	2.6	18	9	6,80	240
	70	5813	650	900	170	140	100	95	7.6	2.5	2.6	20	9	10,5	320
