Łożysko sprzęgła jednokierunkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | DC5476A-N |

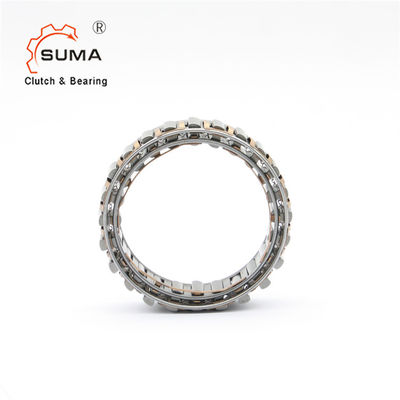

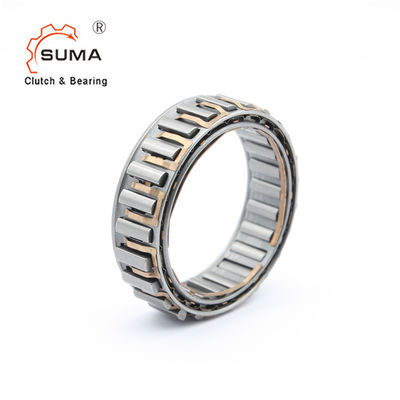

DC5476A 16MM grubości Jednokierunkowe łożyska sprzęgła typu Sprag
Krótkie wprowadzenie łożyska sprzęgła zębatego DC
Typ DC to koszyk z wolnym kołem typu sprężynowego bez bieżni wewnętrznych lub zewnętrznych.Musi być zainstalowany w konstrukcji zapewniającej bieżnie, podparcie łożyska dla obciążeń osiowych i promieniowych, smarowanie i uszczelnienie.Wersja N typu DC akceptuje wszystkie rodzaje smarów stosowanych obecnie w urządzeniach do przenoszenia mocy.
Twardość powierzchni gotowej części powinna wynosić 60 do 62 HRC, dla głębokości minimum 0,6 mm.
Twardość rdzenia od HRC 35 do 45.
Wymiary i pojemnościŁożysko sprzęgła zębatego DC
|
Rozmiar
|
TKN1) |
Prędkości przekraczania |
Spragnij miejsca
|
NIE. klipów
|
Nie. gałązek |
Waga | ||||||
| Nimax2) | namax3) | Øa+0,008 -0,005 |
Øc ± 0,013 | emin | Ødmin | Øbmax | ||||||
| [Nm] | [min-1] | [min -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38,885 | 8,33±0,075 | 10 | 50 | 15 | – | 12 | 0,03 |
| DC2776-N | 119 | 6900 | 3400 | 27,762 | 44,422 | 8,33±0,075 | 13,5 | 58 | 18 | – | 14 | 0,055 |
| DC3034-N | 124 | 6300 | 3100 | 30,34 | 47 | 8,33±0,075 | 13,5 | 62 | 20 | – | 14 | 0,06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31,75 | 48,41 | 8,33±0,075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
| DC3809A-N | 275 | 5000 | 2500 | 38,092 | 54,752 | 8,33±0,075 | 16 | 71 | 25 | – | 18 | 0,085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41,275 | 57,935 | 8,33±0,075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
| DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8,33±0,1 | 16 | 79 | 29 | – | 20 | 0,095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49,721 | 66,381 | 8,33±0,1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | – | 24 | 0,11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 25,4 | 92 | 36 | 4 | 24 | 0,2 |
| DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74,42 | 8,33±0,1 | 16 | 98 | 38 | – | 26 | 0,11 |
| DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8,33±0,1 | 21 | 104 | 42 | – | 26 | 0,175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72,217 | 88.877 | 8,33±0,1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72,217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | – | 30 | 0,185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72,217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96,358 | 8,33±0,1 | 25,4 | 124 | 53 | 5 | 34 | 0,28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100 000 | 8,33±0,1 | 25,4 | 132 | 55 | – | 34 | 0,27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103.96 | 8,33±0,1 | 16 | 134 | 58 | – | 34 | 0,165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119,891 | 8,33±0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123,340** | 140.000 | 8,33±0,1 | 25,4 | 184 | 80 | – | 50 | 0,4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,50±0,1 | 25,4 | 186 | 80 | 11 | 44 | 0,4 |
UWAGI
1) T max = 2 × T KN
» Patrz Wybór na stronach od 12 do 19
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
*) Wewnętrzny kołnierz centrujący koszyk znajduje się po przeciwnej stronie
strona
**) Dopuszczalne rozszerzenie tolerancji do ± 0,013
Przykład montażu
