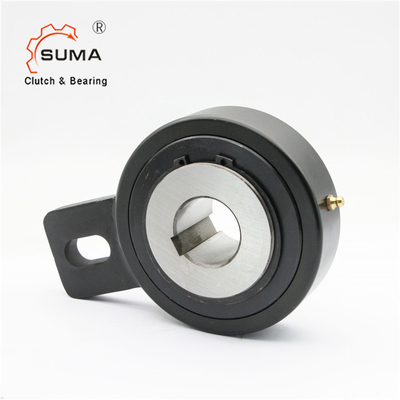

AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową

AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową

  • AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową
AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SUMA
Orzecznictwo: ISO SGS
Numer modelu: AV90
Zapłata:
Minimalne zamówienie: 1
Cena: USD300-USD340 PER PIECE
Szczegóły pakowania: karton
Czas dostawy: 7-10 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply: 1000 sztuk miesięcznie
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Sprzęgło jednokierunkowe AV90 Materiał: Stal łożyskowa GCr15
Moment obrotowy: 2900 Nm Prędkość obrotowa: 200 obr/min
Waga jednostkowa: 8,7 kg Gwarancja: 1 rok
Rozmiar: 80*190*64mm Oem: Zaakceptować
Podkreślić:

Sprzęgło jednokierunkowe rolkowe

,

sprzęgło jednokierunkowe AV110

,

łożysko jednokierunkowe AV90

              AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową


Dane techniczne

PECI

SPECYFIKACJA
Model AV90
Średnica otworu 90mm
Średnica zewnętrzna 260mm
Grubość 90mm
Moment obrotowy 7125Nm
Prędkość wybiegu 200 obr/min
Waga 24,5 kg
Pakiet Pakiet przemysłowy
Czas dostawy 7-10 dni
Zasady płatności TT, L/C, D/P, D/A, Western Union, Paypal



Typ AV to wolnobieg typu rolkowego.Jest samowystarczalny, centrowany przez łożyska ślizgowe dla niskich prędkości obrotowych i uszczelniony metalowymi uszczelkami labiryntowymi zabezpieczonymi osłoną.



Urządzenie dostarczane jest nasmarowane smarem, gotowe do montażu w pozycji poziomej lub pionowej.Wykorzystywany głównie jako blokada jednokierunkowa, moment obrotowy jest wysoki, co zapewnia minimalne zapotrzebowanie na miejsce.Ta konstrukcja nadaje się do użytku w trudnych warunkach.Rygiel, przymocowany do stałej części maszyny i przechodzący przez szczelinę w ramieniu reakcyjnym zapewnia zatrzymanie obrotowe.

Luz promieniowy na tej śrubie powinien wynosić 1-3% szerokości rowka.

Ramię reakcyjne i łożyska nie mogą być wstępnie naprężone.Konstrukcja rolki sprawia, że ​​typ AV jest idealny do lekkich zastosowań indeksujących.


Wymiary i pojemności

AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową 0

Rodzaj Rozmiar TKN1) Prędkość wybiegu   Waga Przeciągnij moment obrotowy
AV dH7 Nimaks D D2 L1 L B F bB11 N mi f TR
[mm] [Nm] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
20 265 450 83 42 35 12 40 90 15 35 5 0,8 1,3 18
25 265 450 83 42 35 12 40 90 15 35 5 0,8 1,3 18
30 1200 320 118 60 54 15 40 110 15 35 8 1 3,5 130
35 1200 320 118 60 54 15 40 110 15 35 8 1 3.4 130
40 1200 320 118 60 54 15 40 110 15 35 8 1 3,3 130
45 2150 280 155 90 54 20 80 140 18 47 10 1 5,5 240
50 2150 280 155 90 54 20 80 140 18 47 10 1 5.4 240
55 2150 280 155 90 54 20 80 140 18 47 10 1 5,3 240
60 2150 280 155 90 54 20 80 140 18 47 10 1 5.2 240
70 2150 280 155 90 54 20 80 140 18 47 10 1 5 240
80 2900 200 190 110 64 20 80 155 20 40 10 1,5 8,7 360
90* 7125 150 260 160 90 25 120 220 3 24,5 360
100* 7125 150 260 160 90 25 120 220 3 23,5 360
110* 7125 150 260 160 90 25 120 220 3 22,5 360
120* 11000 130 300 180 110 30 140 260 3 42 600



Przykład montażu

AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową 1
Kino
 AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową 2

AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową 3

AV90 AV100 AV110 Sprzęgło jednokierunkowe z rolką jednokierunkową 4
