Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SUMA |
Orzecznictwo: | ISO SGS |
Numer modelu: | GVG80 GVG90 |
Minimalne zamówienie: | 1 |
---|---|
Cena: | USD220-USD280 PER PIECE |
Szczegóły pakowania: | karton |
Czas dostawy: | 7-10 dni |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Możliwość Supply: | 1000 sztuk miesięcznie |
Nazwa produktu: | Sprzęgło jednokierunkowe GVG80 GVG90 | Materiał: | Stal łożyskowa GCr15 |
---|---|---|---|
Moment obrotowy: | 4875Nm | Prędkość obrotowa: | 200 obr/min |
Waga jednostkowa: | 9,6 kg | Gwarancja: | 1 rok |
Rozmiar: | 90*190*70mm | OEM: | Zaakceptować |
Podkreślić: | Sprzęgło jednokierunkowe podnośnika kubełkowego,sprzęgło jednokierunkowe GVG80,łożysko jednokierunkowe 200 obr./min |

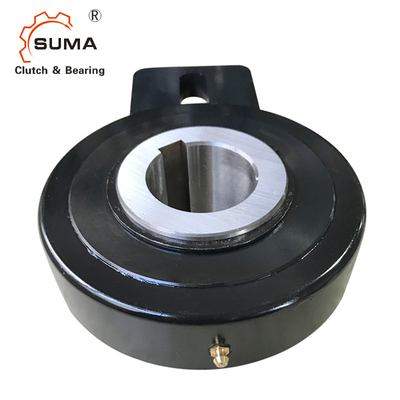

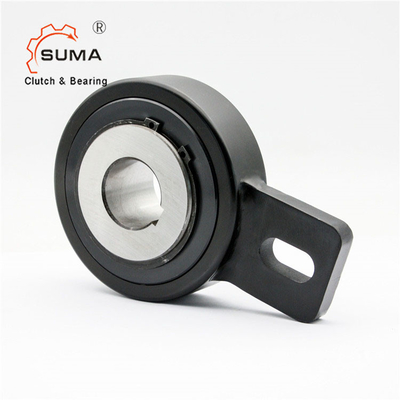

GVG80 GVG90 Holdback Bucket Elevator Sprzęgło jednokierunkowe
CechySprzęgło jednokierunkowe podnośnika kubełkowego
Wolnobiegi serii GVG są wyposażone w klatki sprężynowe, centrowanie między bieżnią wewnętrzną a bieżnią zewnętrzną odbywa się za pomocą tulei.
siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą klucza.
Tolerancja wału musi wynosić h6 .
Gdy wolnobieg jest używany jako urządzenie zwrotne, dźwignia przymocowana do bieżni zewnętrznej musi być umieszczona pomiędzy dwoma wspornikami;w przeciwnym razie należy włożyć szpilkę
w zapętlonym otworze.Po zablokowaniu na ramie maszyny zatrzymuje obracanie się wolnego koła
tuleje, dźwignia musi mieć pewien luz, aby umożliwić ruch osiowy.
wolne koło dostarczane jest już nasmarowane.
Wymiary i pojemnościzSprzęgło jednokierunkowe podnośnika kubełkowego
Model |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Waga kg |
Maksymalna prędkość |
Moment obrotowy Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6,1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
Kyey DIN 6885
2) Maksymalna dozwolona prędkość
