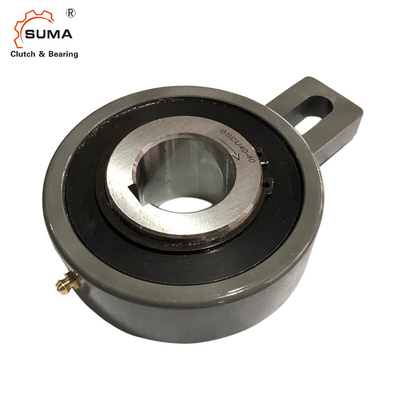

Łożyska sprzęgła jednokierunkowego BSEU90-90 do podnośnika kubełkowego
Cechy
Sprzęgło krzywkowe serii BSEU zostało opracowane jako sprzęgło krzywkowe w stylu europejskim, które jest łatwe w użyciu.Ma konstrukcję krzywkową i rolkową, dzięki której rolka działa jako łożysko, tak samo jak sprzęgło krzywkowe serii BS o niewielkich rozmiarach.
Bieżnia zewnętrzna ma specjalny kształt, w którym połączono ramię reakcyjne, dzięki czemu wymagane jest tylko zatrzymanie obrotu.
Możesz wybrać odpowiedni model z różnych rozmiarów otworu od 20 mm do 90 mm na każde 5 mm.Rekomendacją jest zastosowanie backstopu dla windy wiejskiej lub przenośnika transportującego żywność, który jest używany w fabryce.
Wymiary i pojemności
Przedmiot | BSEU90-90 |
Materiał | GCr15 |
Średnica otworu | 90 mm |
Średnica zewnętrzna | 190 mm |
Szerokość | 63 mm |
Moment obrotowy | 4700 Nm |
Przekroczenie prędkości granicznej | 250 obr/min |
Waga | 9.265-10.046 kg |
Pakiet | Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania |
Model | Rozmiar otworu | Moment obrotowy Pojemność (Nm) |
Maks. Przekroczenie (obr/min) Wewnętrzny wyścig |
D | D2 | L1 | L | B | F | b | N | mi | J | W. MIN | W. Max | |
Dia (H7) |
Wpust | |||||||||||||||
BSEU25-20 | 20 | 6×2,8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8×3,3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6×2,8 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8×3,3 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-30 | 30 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | |||
BSEU40-35 | 35 | 10×3,3 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-40 | 40 | 12×3,3 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU70-45 | 45 | 14×3,8 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7,607 | 6,541 |
BSEU70-50 | 50 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
BSEU70-55 | 55 | 16×4,3 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18×4,4 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20×4.9 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10.046 | 9.265 | |
BSEU90-80 | 80 | 22×5,4 | 4700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25×5,4 | 4700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
