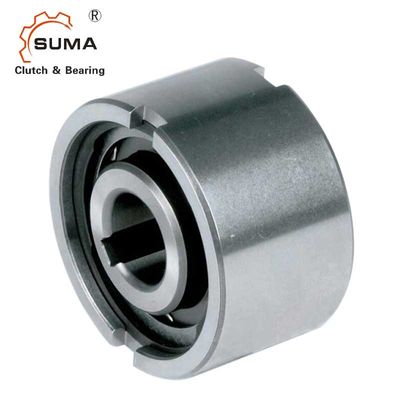

Seria UF UF30 30*90*48MM Fabryka łożysk jednokierunkowych sprzęgła wolnobiegowego
CechyŁożyska jednokierunkowe sprzęgła jednokierunkowego
Wolnobiegi serii UF nie są samocentrujące.Dlatego konieczne jest umieszczenie jednego lub dwóch łożysk obok wolnego koła, aby bieżnia zewnętrzna mogła obracać się centralnie względem bieżni wewnętrznej
Siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą klucza oraz z bieżni zewnętrznej na gniazdo za pomocą przednich ściągaczy.
Tolerancja wału musi wynosić h6 lub j6;tolerancje dla gniazda muszą wynosić H7 lub G7.Gdy ściągacze przednie nie są używane, tolerancja osadzenia powinna wynosić K6.
Przed oddaniem do użytku wolnobiegów należy nasmarować odpowiednimi środkami smarnymi zgodnie z instrukcjami podanymi na stronie 12. Smarowanie olejem jest niezbędne, gdy osiągnięta zostanie duża liczba obrotów w położeniu neutralnym.
Wymiary i pojemnościŁożyska jednokierunkowe sprzęgła jednokierunkowego
Rodzaj | Rozmiar | Prędkości przekraczania | Waga | ||||||||
UF | dH7 | TKN1) | nimax2) | namax3) | Dn6 | D5 | D6 | L | t | bH11 |
|
[mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
UWAGI
1) T max = 2 × T KN
» Patrz Wybór na stronach 10 do 13
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
