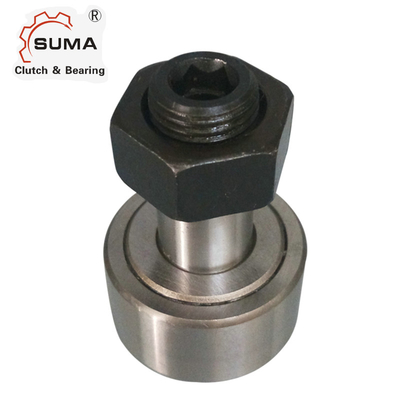

Łożyska popychacza krzywkowego z serii MCFR z koszykiem i kołkiem MCFR16 MCFR16SBX
CechyPopychacz krzywkowy typu klatki
Pierścień zewnętrzny łożyska popychacza krzywki MCFR przyjmuje łożysko walcowe z pełną liczbą wałeczków z grubą ścianką pierścienia zewnętrznego.Zewnętrzna średnica rolki ma kształt cylindryczny i łukowy, który można zaprojektować tak, aby pasował do powierzchni bieżni w zależności od zastosowania.Dzięki temu pierścieniowi zewnętrznemu rolki mogą toczyć się bezpośrednio po bieżni i wytrzymują większe obciążenia i obciążenia udarowe.
Łożysko wałeczkowe krzywkowe składa się z rolki głównej, rolki bocznej, głowicy wału i płyty osłonowej.
Parametr techniczny popychacza krzywkowego typu klatki MCFR
ROZPIECZONY BRG.NIE. (1) |
ZAPIECZĘTOWANY BRG.NIE. (1) |
ROLKI ŚREDN.RD NOM. (2) |
WAŁEK SZEROKOŚĆ W +0.00 -0,12 |
ŚREDNICA SZPILEKA. SD NIE M.(3) |
STUDNIA L'GTH. SL NOM. |
OGÓLNIE DŁUGOŚĆ L NIE M. |
PŁYTA KOŃCOWA ROZSZERZENIE E NIE M. |
WĄTEK |
WĄTEK DŁUGOŚĆ TL MIN. |
OTWÓR OLEJOWY |
|
(HC) NIE M. |
(HD) NIE M. |
||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0,8 | 7,5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0,6 | M8x1,25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1,25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1,25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0,6 | M12x1,5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0,6 | M12x1,5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32,5 | 52 | 0,8 | M16x1,5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1,5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1,5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1,5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1,5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1,5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1,5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1,5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1,5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1,5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1,5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1,5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1,5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1,5 | 32 | 15 | 4 |
SERIA | CECHY KONSTRUKCYJNE |
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Pełny zestaw rolek igłowych Z ekscentrycznym kołnierzem Z cylindryczną średnicą zewnętrzną Z sześciokątnym otworem Z uszczelkami Klatkowe wałki igłowe Z ekscentrycznym kołnierzem Z cylindryczną średnicą zewnętrzną Z sześciokątnym otworem Z uszczelkami Rolki cylindryczne z pełną liczbą wałeczków Z ekscentrycznym kołnierzem Z cylindryczną średnicą zewnętrzną |
