| Nazwa marki: | SUMA |
| Numer modelu: | CCFH-1 3/4-SB |
| MOQ: | 10 SZTUK |
| Cena £: | USD6-USD8 PER PIECE |
| Czas dostawy: | 2-5 dni |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union, Paypal |

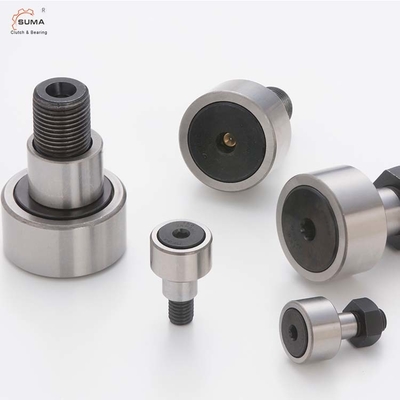

Mimośrodowe łożyska popychacza krzywki serii CCFE-SB CCFH-1 3/4-SB
Dane techniczne
Wymiary i pojemności
|
BRG.NIE. |
ROLKI ŚREDN. (R & D) +.000 -.001 |
WAŁEK SZEROKOŚĆ (W) +.000 -.005 |
KRZAK. L'GTH. (G*) +.000 -.010 |
KRZAK.DIA. (BD) ±0,001 |
STUDNIA L'GTH. (SL) |
MIN.THR'D L'GTH. (TL) |
CIENKI THR'DS. |
ECK. |
LUB.DOPASOWANIE ROZMIAR (F) |
**ZALECENIE.MOCOWANIE MOMENT LBS.- W. |
MAKS.STATYCZNY POJEMNOŚĆ LBS. |
PODSTAWOWY DYN. OCENA W funtach. |
| CCFE-1/2-N-SB | .500 | 0,344 | 0,250 | 0,250 | 1/2 | 1/4 | 10-32 | 0,010 | - | 15 | 720 | 620 |
| CCFE-1/2-SB | .500 | 0,375 | 0,375 | 0,250 | 5/8 | 1/4 | 10-32 | 0,010 | - | 15 | 790 | 680 |
| CCFE-9/16-SB | 0,5625 | 0,375 | 0,375 | 0,250 | 5/8 | 1/4 | 10-32 | 0,010 | - | 15 | 790 | 680 |
| CCFE-5/8-SB | 0,625 | 0,4375 | 0,437 | 0,375 | 3/4 | 5/16 | 1/4-28 | 0,015 | - | 35 | 1215 | 955 |
| CCFE-11/16-SB | 0,6875 | 0,4375 | 0,437 | 0,375 | 3/4 | 5/16 | 1/4-28 | 0,015 | - | 35 | 1215 | 955 |
| CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | 0,015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-7/8-SB | 0,875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | 0,015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-1-SB | 1.000 | 0,625 | .500 | 0,625 | 1 | 1/2 | 7/16-20 | 0,030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/8-SB | 1.125 | 0,625 | .500 | 0,625 | 1 | 1/2 | 7/16-20 | 0,030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/4-SB | 1.250 | .750 | 0,625 | 0,687 | 1 1/4 | 5/8 | 1/2-20 | 0,030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 3/8-SB | 1,375 | .750 | 0,625 | 0,687 | 1 1/4 | 5/8 | 1/2-20 | 0,030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 1/2-SB | 1.500 | 0,875 | .750 | 0,875 | 1 1/2 | 3/4 | 5/8-18 | 0,030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 5/8-SB | 1,625 | 0,875 | .750 | 0,875 | 1 1/2 | 3/4 | 5/8-18 | 0,030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 3/4-SB | 1.750 | 1.000 | 0,875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | 0,030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-1 7/8-SB | 1,875 | 1.000 | 0,875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | 0,030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-2-SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | 0,030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/4-SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | 0,030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/2-SB | 2.500 | 1.500 | 1.125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | 0,030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-2 3/4-SB | 2.750 | 1.500 | 1.125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | 0,030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-3-SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 0,060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/4-SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 0,060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/2-SB | 3.500 | 2.000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | 0,060 | 1/4 | 4200 | 31625 | 22800 |
| CCFE-4-SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | 0,060 | 1/4 | 5000 | 44770 | 29985 |
Cechy
Mimośrodowe łożyska popychacza krzywkowegoobejmuje wiele zwartych konstrukcji, wysoką dokładność obrotową, duże odmiany, szeroką adaptacyjność i łatwą instalację oraz może przenosić duże obciążenie promieniowe i pewne obciążenie udarowe i jest szeroko stosowany w obrabiarkach, maszynach metalurgicznych, tekstylnych i drukarskich, liniach technologicznych itp.
Mimośrodowe łożyska popychacza krzywkowegoskłada się z obrobionego, grubościennego pierścienia zewnętrznego, wałeczków igiełkowych lub cylindrycznych zestawów wałeczkowych, prowadnicy koszykowej lub wałeczków igiełkowych z pełną liczbą wałeczków, pierścienia wewnętrznego lub śruby i uszczelki.
