Miejsce pochodzenia | CHINY |
Nazwa handlowa | SUMA |
Orzecznictwo | ISO SGS |
Numer modelu | CF-1/2-N-SB |

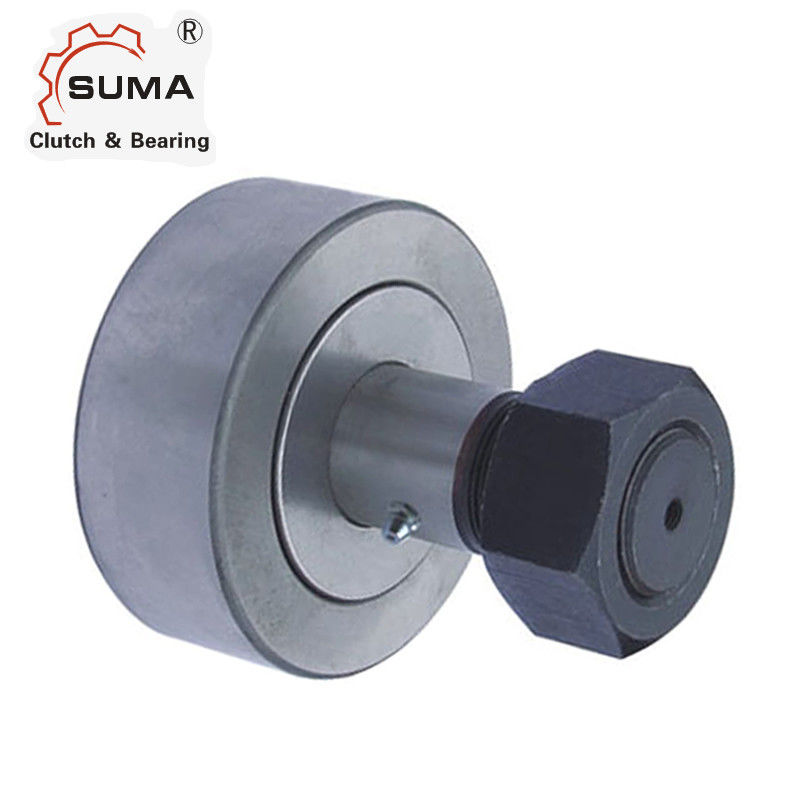

Uszczelniona rolka gąsienicowa CF-1/2-NS GCr15 z kołkiem
Cechy
Popychacze krzywkowe w stylu kołków zwykle mają kołek o standardowym rozmiarze, ale dostępny jest kołek ciężki, zapewniający większą nośność statyczną.
Do zastosowań w trudnych warunkach można zastosować konstrukcję rolkową.Wykorzystuje to dwa rzędy rolek o większej średnicy niż stosowane w popychaczach igiełkowych, aby zwiększyć nośność dynamiczną i zapewnić pewne możliwości ciągu.Ta konstrukcja może obsługiwać wyższe prędkości niż konstrukcja z pełnym uzupełnieniem.
Dane techniczne
Nazwa produktu | CF-1/2-NS Łożysko popychacza krzywki typu szpilki |
Model | CF-1/2-NS |
Materiał | GCr15 |
Pakiet | Pudełko kartonowe / drewniane pudełko, koło pasowe itp. |
Zasady płatności | TT.L/C, D/A, D/P, Western Union |
Czas dostawy | 2-4 dni na próbkę, 7 dni na duże zamówienie |
Wymiary i pojemności
Nr rozpieczętowania | Zapieczętowany nr | Średnica rolki(R & D) | Szerokość rolki (W) |
Szpilka śr. (SD) |
Stadnina Długość (SL) |
Minimalna długość (TL) | Drobne wątki | Rozmiar mocowania smaru (F) |
Toque Lbs |
CF-1/2-N | CF-1/2-NS | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 |
CF-1/2 | CF-1/2-S | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
CF-9/16 | CF-9/16-S | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
CF-5/8-N | CF-5/8-NS | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/4-28 | 1/8 | 35 |
CF-5/8 | CF-5/8-S | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 |
CF-11/16 | CF-11/16-S | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 |
CF-3/4 | CF-3/4-S | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 |
CF-7/8 | CF-7/8-S | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 |
CF-1 | CF-1-S | 1 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 |
CF-1 1/8 | CF-1 1/8-S | 1.125 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 |
CF-1 1/4 | CF-1 1/4-S | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 |
CF-1 3/8 | CF-1 3/8-S | 1,375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 |
CF-1 1/2 | CF-1 1/2-S | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 |
CF-1 5/8 | CF-1 5/8-S | 1,625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 |
CF-1 3/4 | CF-1 3/4-S | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 |
CF-1 7/8 | CF-1 7/8-S | 1,875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 |
CF-2 | CF-2-S | 2 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 |
CF-2 1/4 | CF-2 1/4-S | 2,25 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 2250 |
CF-2 1/2 | CF-2 1/2-S | 2,5 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 |
CF-2 3/4 | CF-2 3/4-S | 2,75 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 |
CF-3 | CF-3-S | 3 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 |
CF-3 1/4 | CF-3 1/4-S | 3,25 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 |
CF-3 1/2 | CF-3 1/2-S | 3,5 | 2 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 |
CF-4 | CF-4-S | 4 | 2,25 | 1,5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 |
CF-5-S | 5 | 2,75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4N.PT | 5000 | |
CF-6-S | 6 | 3,25 | 2,5 | 6 | 3 | 2 1/2-12 | 1/4N.PT | 5000 | |
CF-7-S | 7 | 3,75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4N.PT | 5000 | |
CF-8-S | 8 | 4.25 | 3,25 | 8 1/2 | 4 1/4 | 3 1/4-4 | 1/4N.PT | 5000 | |
CF-9-S | 9 | 4,75 | 3,75 | 9 1/2 | 4 3/4 | 3 1/2-4 | 1/4N.PT | 5000 | |
CF-10-S | 10 | 5.25 | 4.25 | 10 | 4 3/4 | 3 1/2-4 | 1/4N.PT | 5000 |
