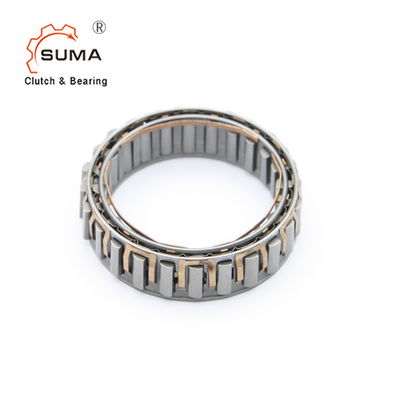

Sprzęgło jednokierunkowe sprzęgła jednokierunkowego z serii GP GP4445A
Krótkie wprowadzenie
Seria GP... to klatka z elementami stykowymi działającymi jak wolnobieg na wyścigach mierzonych głównie w calach.
Mniejsze wymiary i wysoki moment obrotowy przekładni oferują ciekawe rozwiązania techniczne i ekonomiczne.
Montaż wielu koszyków obok siebie zwiększa momenty obrotowe.
Konieczne jest umieszczenie jednego lub dwóch łożysk obok wolnego koła, aby bieżnia zewnętrzna mogła obracać się centralnie względem bieżni wewnętrznej.
Gdy bieżnia ślizgowa jest obrabiana w siedzeniach lub na wałach, następujące specyfikacje
1) należy zachować twardość powierzchni 60/62 HRC
2) minimalna głębokość odpuszczania 1 mm po szlifowaniu
3) zapewnić koncentryczną rotację wyścigów
4) smarowanie odpowiednie do zastosowania.
Wymiary i pojemności
Rozmiar | Moment obrotowy | Prędkości przekraczania [min-1] |
a + 0,008 - 0,005 |
Øc ± 0,013 |
Spragnij miejsca | mimin | Ødmin | Øbmax | Liczba klipów | Liczba gałązek | Waga | |
TKN1[Nm] | nimax2 | Namax2 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
GP2222G | 63 | 8600 | 4300 | 22.225 | 38,885 | 8.33 | 10 | 50 | 15 | - | 12 | 0,03 |
GP2776 | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33 | 13,5 | 58 | 18 | - | 14 | 0,055 |
GP3034 | 124 | 6300 | 3100 | 30,34 | 47 | 8.33 | 13,5 | 62 | 20 | - | 14 | 0,06 |
GP3175(3C) | 159 | 6000 | 3000 | 31,75 | 48,41 | 8.33 | 13,5 | 63 | 24 | 3 | 16 | 0,06 |
GP3809A | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33 | 16 | 71 | 29 | - | 18 | 0,085 |
GP4127(3C) | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33 | 13,5 | 75 | 32 | 3 | 18 | 0,09 |
GP4445A | 363 | 4300 | 2100 | 44,45 | 61,11 | 8.33 | 16 | 79 | 34 | - | 20 | 0,095 |
GP4972(4C) | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33 | 13,5 | 86 | 38 | 4 | 22 | 0,1 |
GP5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0,11 |
GP5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
GP5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
GP5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25,4 | 92 | 42 | 4 | 24 | 0,2 |
GP5776A | 604 | 3300 | 1600 | 57,76 | 74,42 | 8.33 | 16 | 98 | 44 | - | 26 | 0,11 |
GP6334B | 806 | 3000 | 1500 | 63,34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0,175 |
GP7221(5C) | 675 | 2600 | 1300 | 72,217 | 88.877 | 8.33 | 13,5 | 115 | 56 | 5 | 30 | 0,14 |
GP7221B | 1279 | 2600 | 1300 | 72,217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0,185 |
GP7221B(5C) | 1279 | 2600 | 1300 | 72,217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
GP7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96,358 | 8.33 | 25,4 | 124 | 61 | 5 | 34 | 0,28 |
GP8334C | 2055 | 2300 | 1100 | 83,34 | 100 | 8.33 | 25,4 | 132 | 65 | - | 34 | 0,27 |
GP8729A | 1250 | 2200 | 1100 | 87,29 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0,165 |
GP10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119,891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
GP12334C* | 4800 | 1500 | 750 | 123,34** | 140 | 8.33 | 25,4 | 184 | 96 | - | 50 | 0,4 |
GP12388C(11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,5 | 25,4 | 196 | 96 | 11 | 44 | 0,4 |
