Seria CF Cylindryczny pierścień zewnętrzny Typ rowka Płaski popychacz krzywkowy CF24 CF24UU

Name: Seria CF Cylindryczny pierścień zewnętrzny Typ rowka Płaski popychacz krzywkowy CF24 CF24UU
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: CF24 CF24UU
Price: 5.00 USD
Availability: InStock

Nazwa marki:	SUMA
Numer modelu:	CF24 CF24UU
MOQ:	10 SZTUK
Cena £:	USD5-USD6 PER PIECE
Czas dostawy:	2-5 dni
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union, Paypal

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO SGS

Nazwa produktu:

Płaski popychacz krzywki CF24 CF24UU

Materiał:

Stal łożyskowa GCr15

Zewnętrzna powierzchnia wyścigu:

cylindryczny

Pakiet:

Każdy w plastikowej torbie + pudełko kartonowe

Gwarancja:

6 miesięcy

Port:

Szanghaj / Ningbo

OEM:

Zaakceptować

Czas dostawy:

3-5 dni

Szczegóły pakowania:

Pudełko kartonowe / Pudełko drewniane

Możliwość Supply:

100000 sztuk miesięcznie

Podkreślić:

Płaski popychacz krzywkowy typu szczelinowego

płaski popychacz krzywkowy z cylindrycznym pierścieniem zewnętrznym

popychacz krzywkowy typu kołkowego CF24

Opis produktu

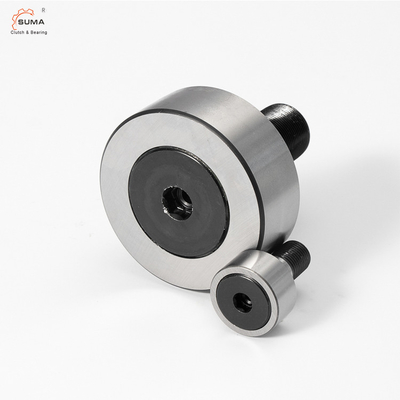

Seria CF Cylindryczny pierścień zewnętrzny Typ rowka Płaski popychacz krzywkowy CF24 CF24UU

Cechy płaskiego popychacza krzywkowego

Seria CF to popularny typ popychacza krzywkowego wyposażony w rowek napędowy na łbie kołka.

Dostępna jest również stal nierdzewna o wysokiej odporności na korozję (symbol M).

Model CF,Cylindryczny pierścień zewnętrzny, Typ gniazda z łbem płaskim

Model CF-R,Sferyczny pierścień zewnętrzny, Typ gniazda z łbem płaskim

Wymiary i pojemnościPłaski popychacz krzywkowy

Seria CF Cylindryczny pierścień zewnętrzny Typ rowka Płaski popychacz krzywkowy CF24 CF24UU

Stadnina Średnica d	Model Nie.	Główne wymiary MM
Stadnina Średnica d	Model Nie.	Średnica zewnętrzna D	Szerokość pierścienia zewnętrznego C	Gwintowany G	G1	B	Całkowita długość B1	B2	B3	C1	d1	d2	rsmin	Wysokość ramion f (min.)
5	CF 5	13	9	M5×0,8	7,5	10	23	13	—	0,5	3.1^?	—	0,3	9,7
6	CF 6	16	11	M6×1	8	12	28	16	—	0,6	4^?	—	0,3	11
8	CF 8	19	11	M8×1,25	10	12	32	20	—	0,6	4^?	—	0,3	13
10	CF 10	22	12	M10×1,25	12	13	36	23	—	0,6	4^?	—	0,3	15
10	CF 10-1	26	12	M10×1,25	12	13	36	23	—	0,6	4^?	—	0,3	15
12	CF 12	30	14	M12×1,5	13	15	40	25	6	0,6	6	3	0,6	20
12	CF 12-1	32	14	M12×1,5	13	15	40	25	6	0,6	6	3	0,6	20
16	CF 16	35	18	M16×1,5	17	19,5	52	32,5	8	0,8	6	3	0,6	24
18	CF 18	40	20	M18×1,5	19	21,5	58	36,5	8	0,8	6	3	1	26
20	CF 20	52	24	M20×1,5	21	25,5	66	40,5	9	0,8	8	4	1	36
20	CF 20-1	47	24	M20×1,5	21	25,5	66	40,5	9	0,8	8	4	1	36
24	CF 24	62	29	M24×1,5	25	30,5	80	49,5	11	0,8	8	4	1	40
24	CF 24-1	72	29	M24×1,5	25	30,5	80	49,5	11	0,8	8	4	1	40
30	CF 30	80	35	M30×1,5	32	37	100	63	15	1	8	4	1	46
30	CF 30-1	85	35	M30×1,5	32	37	100	63	15	1	8	4	1	46
30	CF 30-2	90	35	M30×1,5	32	37	100	63	15	1	8	4	1	46

	Podstawowa nośność				Maksymalne dopuszczalne obciążenie F0 kN	Nośność toru		Ograniczenie prędkości obrotowej *		Masa
Model Nie.	Z klatką		Pełne rolki			Cylindryczny pierścień zewnętrzny kN	Sferyczny pierścień zewnętrzny kN	Z klatką min-1	Pełne rolki min-1	Z klatką g	Pełne rolki g
Model Nie.	C kN	C0 kN	C kN	C0 kN		Cylindryczny pierścień zewnętrzny kN	Sferyczny pierścień zewnętrzny kN	Z klatką min-1	Pełne rolki min-1	Z klatką g	Pełne rolki g
CF 5	3,14	2,77	—	—	1,42	2,25	0,53	29000	—	10,5	—
CF 6	3,59	3,58	6.94	8,5	2.11	3,43	1.08	25000	11000	18,5	19
CF 8	4.17	4,65	8.13	11.2	4,73	4.02	1,37	20000	8700	28,5	29
CF 10	5,33	6,78	9.42	14,3	5,81	4,7	1,67	17000	7200	45	46
CF 10-1	5,33	6,78	9.42	14,3	5,81	5.49	2,06	17000	7200	60	61
CF 12	7,87	9,79	13,4	19,8	9.37	7.06	2,45	14000	5800	95	97
CF 12-1	7,87	9,79	13,4	19,8	9.37	7.45	2,74	14000	5800	105	107
CF 16	12	18,3	20,6	37,6	17,3	11.2	3,14	10000	4500	170	173
CF 18	14,7	25,2	25,2	51,3	26,1	14,4	3,72	8500	3800	250	255
CF 20	20,7	34,8	33,2	64,8	32,1	23,2	8.23	7000	3400	460	465
CF 20-1	20,7	34,8	33,2	64,8	32,1	21	7.15	7000	3400	385	390
CF 24	30,6	53,2	46,7	92,9	49,5	34,2	10,5	6500	2900	815	820
CF 24-1	30,6	53,2	46,7	92,9	49,5	39,8	12,9	6500	2900	1140	1140
CF 30	45,4	87,6	67,6	145	73,7	52,6	14,9	5000	2300	1870	1870
CF 30-1	45,4	87,6	67,6	145	73,7	56	16,1	5000	2300	2030	2030
CF 30-2	45,4	87,6	67,6	145	73,7	59,3	17,3	5000	2300	2220	2220
