Łożysko sprzęgła jednokierunkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | AE12 |

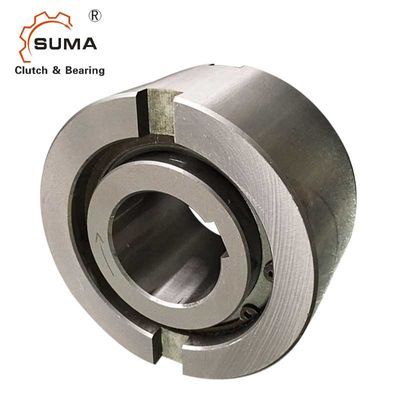

AE12 12*37*20MM Łożysko sprzęgła jednokierunkowego typu rolkowego
Cechy
Typ AE to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.Nominalna średnica zewnętrzna to standardowy wymiar łożyska kulkowego.
Typowym układem jest instalowanie tego typu obok łożyska o tej samej tolerancji średnicy obudowy.
Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma tolerancję h6 i powinna być zamontowana w obudowie z tolerancją K7.Dodatkowe nacięcia boczne zapewniają pozytywne przenoszenie momentu obrotowego.
Jeśli tolerancja oprawy wynosi R6, stosowanie nacięć nie jest konieczne, ale oprawa musi być wystarczająco mocna, aby nie rozszerzała się po montażu.Ten projekt może zaakceptować osiowy niewspółosiowość bieżni wewnętrznej i zewnętrznej o ±S/2.
Dane techniczne
| Przedmiot | AE12 |
| Materiał | GCr15 |
| Średnica otworu | 12 mm |
| Średnica zewnętrzna | 37 mm |
| Szerokość (B) | 20 mm |
| Moment obrotowy | 17 Nm |
| Przekroczenie prędkości granicznej (wyścig wewnętrzny) | 3100 obr/min |
| Przekroczenie prędkości granicznej (wyścig zewnętrzny) | 6000 obr/min |
| Waga | 0,11 kg |
| Pakiet | Karton lub jako twoje wymagania |
Wymiary i pojemności
| Rodzaj | Rozmiar | Prędkości przekraczania | Waga | Przeciągnij moment obrotowy | |||||||||||
|
AE
|
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
mi (mm) |
b (mm) |
t (mm) |
(kg) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1.2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1.2 | 8 | 3,5 | 0,55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Montaż i sprzęganie
