AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe

AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe
AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe

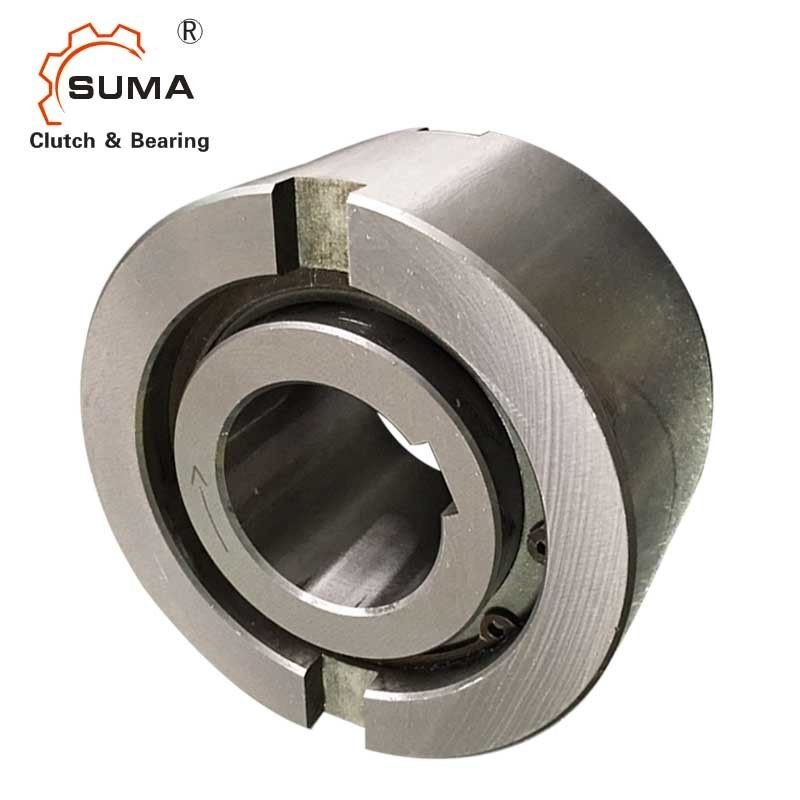

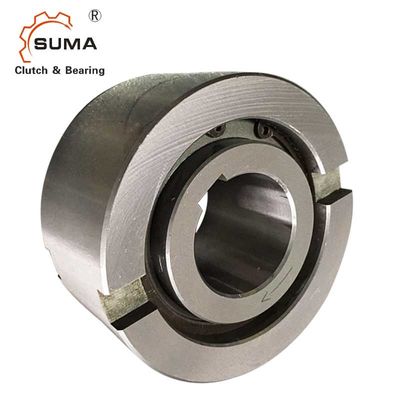

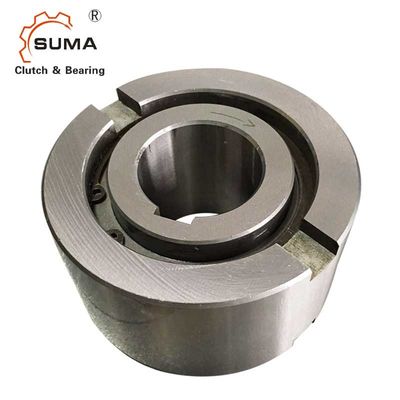

Duży Obraz :  AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SUMA
Orzecznictwo: ISO SGS
Numer modelu: AE70
Zapłata:
Minimalne zamówienie: 5 sztuk
Cena: USD240-USD280 PER PIECE
Szczegóły pakowania: karton
Czas dostawy: 10-15 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply: 1000 sztuk miesięcznie
Kontakt

AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe

Opis
Nazwa produktu: Wolnobieg AE70 Materiał: Stal łożyskowa GCr15
Moment obrotowy: 5813Nm Prędkość obrotowa: 650 obr/min
Waga jednostkowa: 10,5 kg Gwarancja: 1 ROK
Rozmiar: 70*170*95mm OEM: Zaakceptować
MOQ: 5-
Podkreślić:

Łożysko sprzęgła jednokierunkowego AE70

,

łożysko sprzęgła jednokierunkowego 5813NM

,

łożysko sprzęgła wolnobiegowego AE70

             AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe

Cechy

  Typ AE to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.Nominalna średnica zewnętrzna to standardowy wymiar łożyska kulkowego.



Typowym układem jest instalowanie tego typu obok łożyska o tej samej tolerancji średnicy obudowy.



Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma tolerancję h6 i powinna być zamontowana w obudowie z tolerancją K7.Dodatkowe nacięcia boczne zapewniają pozytywne przenoszenie momentu obrotowego.



Jeśli tolerancja oprawy wynosi R6, stosowanie nacięć nie jest konieczne, ale oprawa musi być wystarczająco mocna, aby nie rozszerzała się po montażu.Ten projekt może zaakceptować osiowy niewspółosiowość bieżni wewnętrznej i zewnętrznej o ±S/2.

Dane techniczne

Przedmiot AE70
Materiał GCr15
Średnica otworu 70 mm
Średnica zewnętrzna 170 mm
Szerokość (B) 95 mm
Moment obrotowy 5813 Nm
Przekroczenie prędkości granicznej (wyścig wewnętrzny) 650 obr/min
Przekroczenie prędkości granicznej (wyścig zewnętrzny) 900 obr/min
Waga 10,5 kg
Pakiet Karton lub jako twoje wymagania

Wymiary i pojemności

AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe 0



Rodzaj Rozmiar   Prędkości przekraczania   Waga Przeciągnij moment obrotowy











AE



dH7

(mm)

TKN1

(Nm)

Nimax2)

(min-1)

Namax3)

(min-1)

Dh6

(mm)

D5

(mm)

D6

(mm)

L

(mm)

s

(mm)

f

(mm)

mi

(mm)

b

(mm)

t

(mm)



(kg)

TR



(Ncm)
12 17 3100 6000 37 28 20 20 4,5 0,5 0,8 6 3 0,11 0,7
15 55 2300 5400 47 37 26 30 4,5 0,8 1.2 7 3,5 0,30 3,5
20 146 2000 3600 62 50 35 34 5,5 0,8 1.2 8 3,5 0,55 8.4
25 285 1700 2600 80 68 45 37 6,5 1 1,8 9 4 0,98 14
30 500 1500 2100 90 75 50 44 6,2 1 1,8 12 5 1,50 23
35 720 1300 1950 100 80 55 48 3,8 1 1,8 13 6 2.00 60
40 1030 1200 1700 110 90 60 56 3,8 1,5 1,8 15 7 2,80 72
45 1125 1050 1600 120 95 65 56 3,8 1,5 2,6 16 7 3.30 140
50 2150 950 1300 130 110 75 63 5,8 1,5 2,6 17 8 4.20 180
55 2675 850 1200 140 115 82 67 3,8 2 2,6 18 9 5.20 190
60 3500 800 1100 150 125 90 78 7,6 2 2,6 18 9 6.80 240
70 5813 650 900 170 140 100 95 7,6 2,5 2,6 20 9 10,5 320



Montaż i sprzęganie

AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe 1

Kino

AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe 2

AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe 3AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe 4

AE70 5813NM Jednokierunkowe sprzęgło jednokierunkowe z wysokim momentem obrotowym Łożyska wolnobiegowe 5

Etykietka:

Łożysko jednokierunkowe sprzęgła Sprag,

łożysko sprzęgła jednokierunkowego Sprag,

jednokierunkowe sprzęgło jednokierunkowe wolnobiegu
